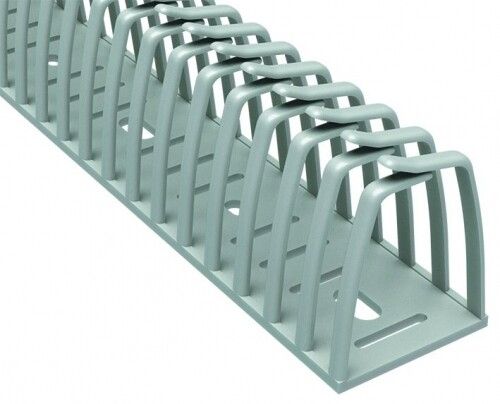

Мини-канал перфорированный 32х43 L500 0.5мм DN-AM G самоклеящийся DKC 02182 ДКС

Миниканал перфорированный DKC DN-AM 32 мм длиной 0,5 м - это гибкий самоклеящийся короб из ПВХ для компактного и аккуратного монтажа слаботочных кабелей в ограниченном пространстве. Подходит для прокладки проводов к кнопкам, датчикам и другому оборудованию на дверях шкафов, пультах управления и других поверхностях с изменением направления.

Назначение и область применения

Minikanal DKC DN-AM 32 мм используется для организации внутренней кабельной разводки там, где нужны точечная фиксация и возможность изгиба. Особенно удобен при подключении устройств на движущихся или открывающихся элементах - например, дверцах электрошкафов, пультов управления, автоматических станках. Благодаря гибкости и самоклеющемуся основанию, миниканал легко адаптируется к неровным поверхностям и позволяет избежать жестких трасс.

Технические характеристики

• Тип изделия: перфорированный короб
• Материал: ПВХ (поливинилхлорид)
• Цвет: серый
• Длина: 0,5 м
• Наружные габариты: 44,7 × 31,8 мм
• Полезное сечение: 876 мм2 - достаточно для группового прохода до 5–7 слаботочных проводов (например, сигнальных, UTP, контрольных)
• Шаг перфорации: 12,5 мм - равномерные отверстия для легкого вывода проводов
• Ширина слота: 7,5 мм - оптимальна для выхода одиночных проводов без повреждения изоляции
• Тип крепления: самоклеящийся - клеевой слой на основе акрила
• Устойчивость к утечке тока: да - материал соответствует требованиям безопасности для слаботочных цепей
• Наличие крышки: да - защищает кабели от механических воздействий и запыленности

Совместимость и монтаж

Миниканал DKC DN-AM 32 мм совместим со всеми типами слаботочных кабелей: сигнальными, управляющими, Ethernet, RS-485, термопарами. Крышка открывается без инструментов - просто отщелкивается. Для монтажа поверхность должна быть чистой, сухой и лишенной масла. Нажмите на канал плотно вдоль всей длины после снятия защитной пленки. Установка возможна на металлические, деревянные, пластиковые и окрашенные поверхности. Не рекомендуется использовать на сильно нагреваемых участках (более +60 C).

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям безопасности для слаботочных систем. Устойчивость к утечке тока обеспечивает безопасную работу в условиях повышенной влажности и при наличии потенциальных контактов с заземленными частями. Продукт не содержит свинец и другие токсичные добавки.

Преимущества

• Гибкость позволяет прокладывать трассу даже вокруг углов и изгибов без дополнительных фитингов
• Самоклеющийся базовый слой исключает необходимость drilling или крепления хомутами
• Перфорация с шагом 12,5 мм упрощает выведение проводов в нужных местах
• Крышка надежно фиксируется и не выпадает при вибрациях
• Серый цвет хорошо сочетается с большинством корпусов и панелей оборудования

Ограничения применения

• Не предназначена для силовых кабелей выше 50 В или токов более 5 А
• Не подходит для открытого монтажа на улице - материал не рассчитан на УФ-излучение и осадки
• Клей не работает на грязных, влажных или масляных поверхностях
• Не следует использовать в средах с температурой ниже –10 C или выше +60 C
• Не рекомендуется для нагрузок с высокой степенью вибрации без дополнительной фиксации

Примеры использования

• Подключение кнопок аварийной остановки на двери шкафа управления
• Прокладка проводов от датчиков положения к контроллеру внутри станка
• Разводка сигналов от энкодеров и концевиков на пульте оператора
• Сборка кабельных трасс в щитах с ограниченным свободным объемом
• Монтаж проводов в устройствах с подвижными элементами (например, в медицинском или пищевом оборудовании)

Практические советы

• Перед установкой протрите поверхность спиртом или обезжиривающим составом - это повысит прочность сцепления клея
• При необходимости отрезать миниканал используйте острые ножницы или нож; край будет ровным благодаря жесткой структуре ПВХ
• Если требуется длинная трасса - можно соединить несколько отрезков 0,5 м, соблюдая герметичность крышек
• При использовании на вертикальных поверхностях лучше дополнительно закрепить канал двумя-тремя каплями силикона через каждые 15 см
• Для защиты от пыли и брызг в помещениях с повышенной влажностью (цеха, лаборатории) - комбинируйте с IP65-корпусами на концах трассы
