Мини-контактор OptiStart K-M-09-30-01-A230 | 335545 КЭАЗ

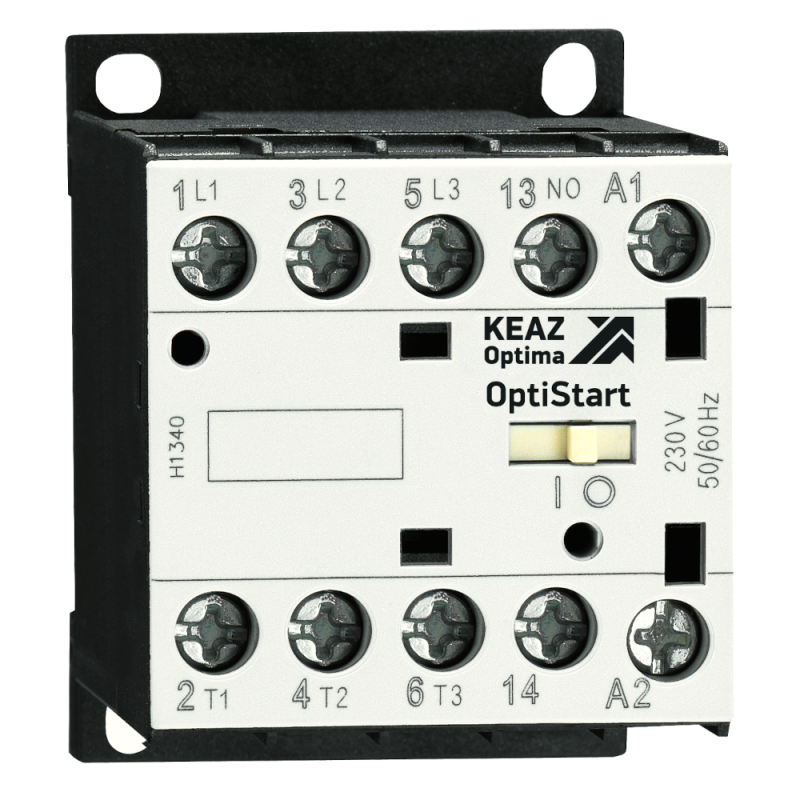

Мини-контактор K-M-09-30-01-A230 от КЭАЗ - компактное устройство для коммутации нагрузок переменного тока, предназначенное для установки на DIN-рейку. Подходит для управления электродвигателями мощностью до 4 кВт, особенно там, где важна надёжность и экономия места. Артикул 335545 соответствует модели из серии OptiStart K-M.

Назначение и область применения

Minи-контактор K-M-09-30-01-A230 используется для включения и отключения электрических цепей с помощью слаботочного сигнала на катушке. Применяется в автоматических системах управления: пускатели двигателей, системы вентиляции, насосы, конвейеры, освещение и другое оборудование с активной или индуктивной нагрузкой. Устройство идеально подходит для щитов с ограниченным пространством благодаря миниатюрному форм-фактору.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток контактов: 9 А (при AC-3, 400 В)
• Номинальная мощность управляемого двигателя: 4 кВт
• Количество нормально открытых (НО) силовых контактов: 3
• Количество нормально закрытых (НЗ) вспомогательных контактов: 1
• Количество нормально закрытых (НЗ) силовых контактов: 0
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли
• Способ подключения: винтовые зажимы для проводов
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: открытое - без корпуса, требуется установка в защищённом шкафу

Совместимость и монтаж

Minи-контактор K-M-09-30-01-A230 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые клеммы - допускается подключение одножильных и многожильных проводов сечением до 2,5 мм2. Катушка управления подключается отдельно: напряжение 230 В AC должно точно соответствовать номиналу, иначе контакт не будет работать или выйдет из строя. Монтаж рекомендуется выполнять в распределительном щите с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицировано для работы в промышленных условиях. Открытый тип исполнения (IP20) требует обязательной установки внутри электрического шкафа - использование вне защищённой среды запрещено.

Преимущества

• Высокая плотность монтажа: занимает мало места на DIN-рейке, позволяет компактно собирать щиты
• Надёжная коммутация: три НО-контакта позволяют управлять несколькими цепями одновременно
• Совместимость с популярными модулями: легко интегрируется с термореле, таймерами, ПЛК
• Произведён на заводе КЭАЗ - известный российский производитель с проверенной качественной базой

Ограничения применения

• Не предназначена для постоянного переключения более 600 раз в час - риск перегрева катушки
• IP20 не обеспечивает защиту от влаги, пыли, агрессивных сред - нельзя использовать в сырых, пыльных или наружных условиях
• Поддерживает только переменный ток 230 В - не совместим с источниками постоянного тока
• Нет встроенных функций защиты - необходимо применять внешние предохранители и тепловые реле
• Нулевой запас НЗ-контактов - если нужны замыкающие контакты, следует выбирать другие модели серии

Примеры использования

• Автоматический пуск трехфазного электродвигателя насоса в системе водоснабжения
• Управление конвейерной лентой через сигнал от ПЛК
• Включение группы светильников в цеху по расписанию
• Коммутирование нагревательных элементов в термокамерах

Практические советы

• Проверьте соответствие напряжения сети 230 В +-10% перед подключением катушки - отклонения снижают срок службы
• Используйте винтовые клеммы с правильным моментом затяжки - переусердствовать нельзя, чтобы не повредить пластик
• Для долгой работы в режиме частых включений (более 100 раз/час) рассмотрите вариант с электронной катушкой OptiStart K-AF
• Обязательно используйте внешний автоматический выключатель или предохранитель на 10–16 А перед контактором
• При сборке щита учтите посадочные размеры: устройство не выступает за рамки стандартной DIN-рейки, но требует свободного пространства сверху и сбоку для теплоотвода
