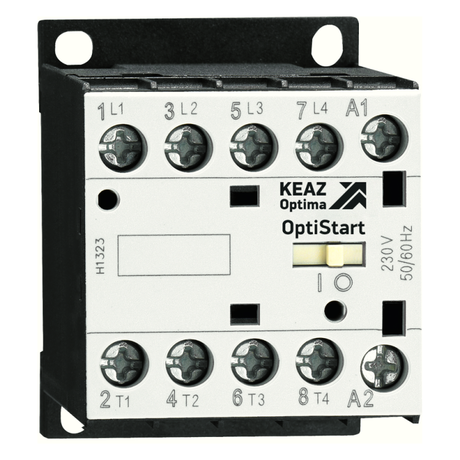

Мини-контактор OptiStart K-M-12-30-01-D024 12А 24В DC КЭАЗ 335600

Мини-контактор K-M-12-30-01-D024 от КЭАЗ Optima - компактное устройство для коммутации цепей постоянного тока с напряжением катушки 24 В и нагрузкой до 12 А. Подходит для автоматизации оборудования, управляемого через слаботочные сигналы, особенно там, где важна экономия места и надёжность работы. Артикул 335600 соответствует сериям OptiStart K-M, предназначенным для монтажа на DIN-рейку.

Назначение и область применения

Minи-контактор K-M-12-30-01-D024 используется для включения и отключения электрических цепей с помощью управляющего сигнала 24 В постоянного тока. Он применяется в системах автоматизации: пускатели двигателей, системы управления конвейерами, насосами, вентиляцией, станками с ЧПУ. Устройство идеально подходит для сборки распределительных щитов, где требуется плотная компоновка.

Технические характеристики

• Тип: мини-контактор
• Род тока управления: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток главных контактов: 12 А
• Напряжение коммутируемых цепей: до 380 В переменного тока
• Количество нормально открытых (НО) контактов: 3
• Номинальная мощность двигателя: 5,7 кВт (при AC-3, 400 В)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Исполнение: открытое - без корпуса, рассчитано на установку внутри закрытых шкафов
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Мини-контактор K-M-12-30-01-D024 совместим со стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется винтовыми зажимами. Максимальное сечение жил - 2,5 мм2. Убедитесь, что место установки обеспечивает доступ к контактам для обслуживания. Не рекомендуется использовать вне электрощита из-за низкой степени защиты IP20.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с требованиями безопасности для низковольтного оборудования. Открытая конструкция требует обязательной установки в закрытом щите с уровнем защиты не ниже IP54. Электромагнитная совместимость обеспечена в пределах промышленной среды.

Преимущества

• Компактные габариты позволяют размещать несколько контакторов в одном шкафе без перегрузки пространства
• Высокая долговечность контактов при работе с индуктивными нагрузками (электродвигатели)
• Чёткий и надёжный механизм переключения, исключающий самопроизвольное отключение
• Поддержка постоянного тока управления - удобно для систем на базе PLC и контроллеров с DC-выходами
• Совместим с другими изделиями серии OptiStart K-M - можно заменить аналогичные модели без переделки монтажа

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не защищает от пыли, влаги и брызг
• Не работает с переменным током управления - катушка рассчитана только на 24 В постоянного тока
• Запрещён монтаж в условиях повышенной вибрации без дополнительной фиксации
• Не подходит для частотного регулирования - только пуск/остановка, без мягкого старта
• Максимальная мощность двигателя - 5,7 кВт; при больших нагрузках требуется более мощный контактор

Примеры использования

• Управление трехфазным двигателем 4 кВт в системе автополива
• Переключение нагревательных элементов в термокамере по сигналу от PLC
• Коммутация светильников в автоматической системе освещения производственной площадки
• Включение вентиляторов охлаждения в частотном преобразователе

Практические советы

• При использовании с длинными проводами управления катушки учитывайте потери напряжения - минимальное рабочее напряжение катушки составляет около 85 % от 24 В (т.е. ~20,4 В)
• Для защиты от импульсных помех используйте демпферную цепь (диод 1N4007) параллельно катушке
• Проверьте соответствие сечения провода и токовой нагрузки - при длительной работе на 12 А лучше применять медные жилы сечением не менее 2,5 мм2
• При замене контактора K-M-12-30-01-D024 на другой экземпляр этой же серии проверьте маркировку катушки - она должна быть D024 (24 В DC)
• Не допускайте попадания металлической стружки внутрь контактора - даже при IP20 это может вызвать пробой
