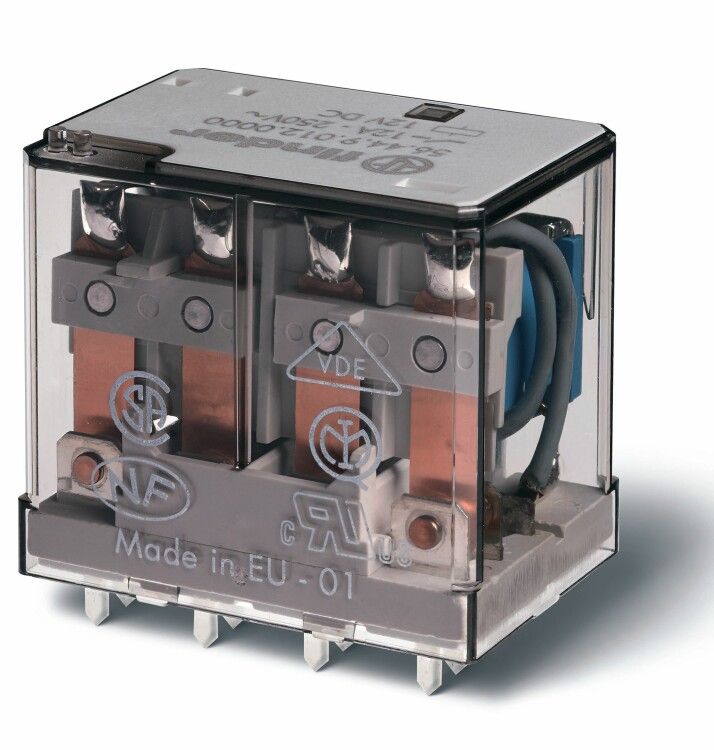

Миниатюрное силовое электромеханическое реле; монтаж на печатную плату; 4CO 12A; контакты AgNi; катушка 24В DC | 564490240000 Finder 56.44.9.024.0000

Электромеханическое реле Finder 56.44.9.024.0000 - компактное промежуточное реле с четырьмя переключающими контактами на 12 А, рассчитанное на управление постоянным током напряжением 24 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 56.44.9.024.0000 используется для коммутации нагрузок средней мощности в цепях постоянного тока. Его основная задача - передача управляющего сигнала от слаботочных контроллеров (например, PLC, микроконтроллеров) к более мощным устройствам: насосам, клапанам, нагревательным элементам, световым индикаторам. Благодаря компактному формату и монтажу на плату, реле идеально встраивается в распределительные щиты, модульные системы и оборудование с ограниченным пространством.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Количество контактов: 4 переключающих (4CO - четыре однополюсных переключающих контакта)
• Тип контактов: Одинарный контакт (перекидной - NO/NC в одном контакте)
• Материал контактов: Серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Тип управления: Моностабильное - возвращается в исходное состояние после снятия напряжения
• Степень защиты: IP20 - защищено от прикосновений пальцами и твердых предметов >12,5 мм, но не от воды и пыли
• Способ монтажа: На печатную плату (SMD-совместимый тип выводов)
• Подключение: Разъемное - через штыревые выводы, совместимо с паяными соединениями
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Нормативы: Соответствует EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 56.44.9.024.0000 имеет стандартные штыревые выводы, подходящие для пайки в отверстия печатной платы. Для правильной установки проверьте шаг выводов - он соответствует стандарту 2,5 мм. Катушка требует точного соблюдения полярности: положительный потенциал подключается к выводу с маркировкой “+”. Максимальная плотность монтажа - рекомендуется выдерживать зазор не менее 5 мм между соседними реле для обеспечения теплоотвода. Не используйте реле в сборках с высокой вибрацией без дополнительной фиксации.

Безопасность и стандарты

Реле сертифицировано по европейским нормам EN 61810-1 (базовые требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на механическую прочность). Соответствие этим стандартам гарантирует безопасную работу при номинальных нагрузках и предотвращает риск возгорания из-за перегрузки. Применение в системах с высокой частотой переключений (более 1000 операций/час) требует контроля теплового режима.

Преимущества

• Высокая надёжность контактов AgNi - снижают износ при переключении индуктивных нагрузок
• Четыре независимых переключающих контакта позволяют заменить несколько реле в одной компоненте
• Миниатюрный размер экономит место на плате
• Широкий диапазон рабочих температур (УХЛ4) - подходит для промышленных условий
• Известный бренд Finder - гарантированное качество и совместимость с другими изделиями серии 56

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для коммутации переменного тока - только постоянный ток 24 В
• При работе с индуктивными нагрузками (>100 мГн) требуется внешний демпфер (диод или RC-цепочка)
• Не рекомендуется использовать в условиях сильной вибрации без крепления корпуса
• Максимальная частота переключений - до 1000 циклов/час; при большей частоте срок службы сокращается

Примеры использования

• Управление электромагнитными клапанами в системах пневматики
• Переключение цепей нагрева в термостатах и сушильных камерах
• Контроль освещения в автоматизированных линиях
• Интерфейс между контроллером (PLC) и реле-блоками в щитах управления
• Системы безопасности: аварийное отключение двигателей по сигналу датчиков

Практические советы

• При проектировании платы учтите посадочные размеры - выводы реле имеют шаг 2,5 мм, а максимальная высота над платой - около 15 мм
• Для длительной работы с нагрузкой 12 А рекомендуется увеличить площадь медных дорожек под контактами до 1–2 мм2
• Проверяйте полярность при подключении катушки - неверная полярность не повредит реле, но может вызвать отказ в работе
• Если реле установлено рядом с источниками ЭМИ (частотные преобразователи), используйте экранирование или фильтры на входе катушки
• При замене аналогичного реле - убедитесь, что новый экземпляр имеет ту же маркировку (Finder 56.44.9.024.0000), так как даже в рамках серии 56 возможны различия в контактах и напряжении катушки
