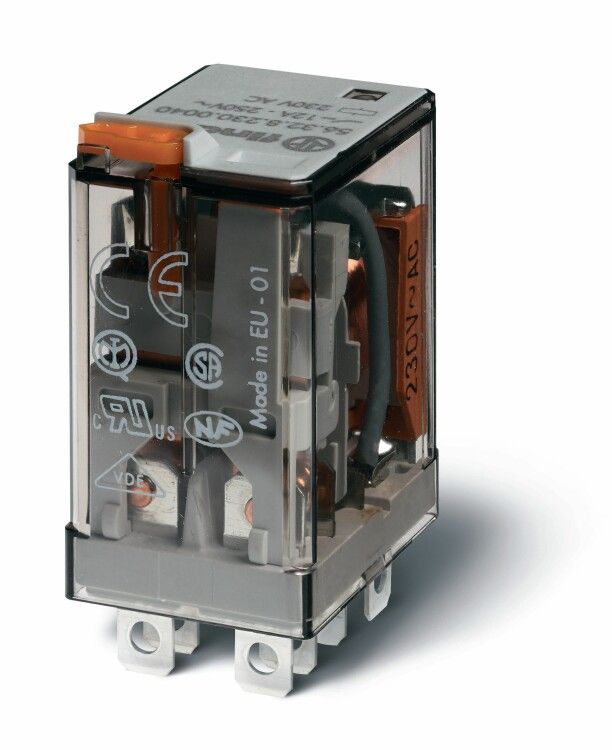

Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2NO 12A | 563282300300 Finder 56.32.8.230.0300

Электромеханическое реле Finder 56 563282300300 - компактное промежуточное устройство с двумя нормально открытыми контактами на 12 А, предназначенное для коммутации нагрузок в цепях переменного тока 230 В. Подключается через Faston-наконечники или монтажную плату, подходит для автоматизации оборудования в условиях умеренного климата.

Назначение и область применения

Реле Finder 56 563282300300 используется для управления мощными нагрузками слаботочным сигналом. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, световыми схемами, конвейерами и другим оборудованием, где требуется гальваническая развязка между цепями управления и нагрузки. Удобно для замены старых реле в существующих панелях благодаря компактному форм-фактору и совместимости со стандартными Faston-разъёмами.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC) - работает напрямую от сети без дополнительных преобразователей.
• Номинальный ток контактов: 12 А - способно выдерживать высокие токи при активной нагрузке (например, лампы, ТЭНы).
• Контакты: два нормально открытых (НО) контакта с покрытием из серебро-никель (AgNi) - обеспечивают устойчивость к дуге, долгий срок службы при переключении.
• Зазор контактов: 1,5 мм - соответствует требованиям безопасности для изоляции при рабочем напряжении.
• Подключение: плоские штекеры Faston 4,8×0,5 мм - совместимы с большинством стандартных клеммных колодок и разъёмов.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупной пыли, но не предназначено для работы во влажной среде или на открытом воздухе.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +40 C и относительной влажности до 95 % при отсутствии конденсата.
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания катушки.
• Полюсность: свободная - можно подключать катушку без соблюдения полярности.
• Материал корпуса: термостойкий пластик - обеспечивает механическую прочность и безопасность при перегреве.

Совместимость и монтаж

Реле Finder 56 563282300300 монтируется на DIN-рейку через специальные адаптеры (не входят в комплект) или прямо на печатную плату. Штекеры Faston 4,8×0,5 мм позволяют легко подключить его к клеммным колодкам без пайки. Для надёжного контакта используйте качественные наконечники и затягивайте их моментом 0,2–0,3 Нм. Обязательно проверьте соответствие посадочных размеров перед установкой - зазор между выводами требует точного расположения в разъёме.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, испытания и классификацию электромеханических реле. Сертифицировано для использования в промышленном оборудовании, что гарантирует отказоустойчивость и соответствие требованиям электробезопасности.

Преимущества

• Высокая коммутационная способность - 12 А при 230 В AC позволяет заменить более громоздкие устройства.
• Использование контактов AgNi снижает риск сваривания и увеличивает срок службы при частых включениях.
• Компактный размер и стандартизованные Faston-ножки упрощают замену и модернизациюExisting панелей.
• Отсутствие необходимости в поляризации катушки делает монтаж проще и менее подверженным ошибкам.

Ограничения применения

• Не применяется в цепях постоянного тока - катушка и контакты рассчитаны только на переменный ток 230 В.
• Защита IP20 запрещает использование в помещениях с повышенной влажностью, пылью или возможностью брызг воды.
• Не рекомендуется для коммутации индуктивных нагрузок выше 1000 ВА без дополнительной защиты (варистора или RC-цепочки).
• Не подходит для монтажа без крепления - требует фиксации на плате или адаптере, иначе возможна вибрация и потеря контакта.

Примеры использования

• Управление насосом в системе водоснабжения через PLC с выходом 24 В DC (через оптопару или маломощное реле).
• Включение группы освещения в цеху по расписанию с помощью таймера.
• Автоматизация теплового аппарата - включение ТЭНа при достижении заданной температуры.
• Контроль работы вентилятора в электрошкафу по сигналу с термореле.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, реле, соленоиды) обязательно установите дугогасящую цепь (RC-элемент или варистор) параллельно контактам - это продлит срок службы реле.
• Проверяйте плотность посадки Faston-наконечников - плохой контакт вызывает перегрев и повреждение контактов.
• Не допускайте превышения номинального тока - даже кратковременные перегрузки сокращают жизнь контактов.
• При замене аналогичного реле - сравнивайте тип контактов (NO/NK), напряжение катушки и габариты. Модель Finder 56 563282300300 имеет уникальный набор параметров, не все реле серии 56 взаимозаменяемы.
