Миниатюрные силовые реле, Втычные, Контакты AgCdO, 2CO 12A блокируемая кнопка Тест + Светодиод напряжение катушки только до 240V AC - 563282300050 FINDER 56.32.8.230.0050

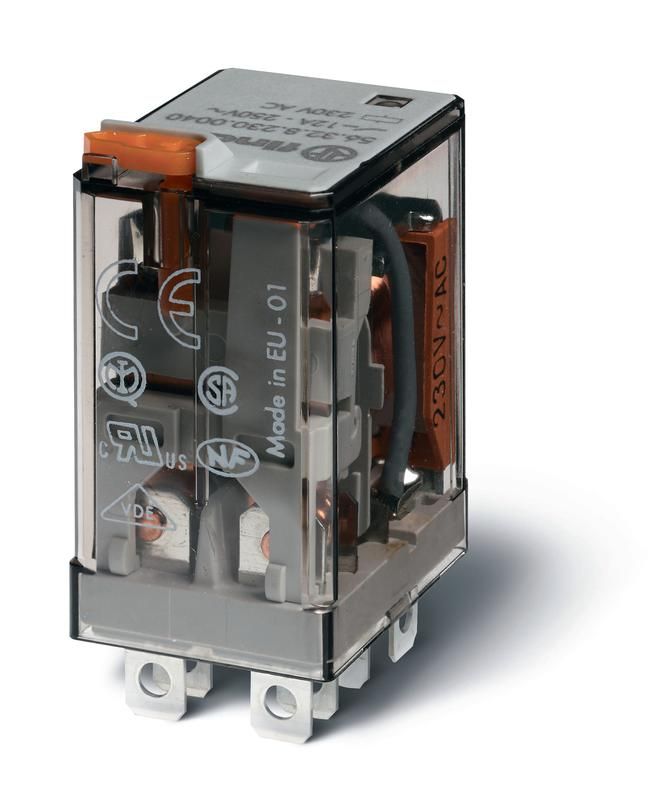

Электромеханическое реле Finder 56.32.8.230.0050 - компактное промежуточное реле с двумя переключающими контактами на 12 А, рассчитанное на работу в цепях переменного тока 230 В. Подходит для установки в розеточные гнезда или через Faston-наконечники, идеально для автоматизации оборудования, где важна надежность и удобство замены.

Назначение и область применения

Реле Finder 56.32.8.230.0050 используется для коммутации нагрузок средней мощности в системах управления, автоматики и распределения электроэнергии. Его основная задача - передавать управляющий сигнал от слаботочных цепей (например, PLC, терморегуляторов, датчиков) к силовым устройствам: нагревателям, насосам, вентиляторам, светильникам. Благодаря компактным размерам и возможности монтажа в розетку, реле легко внедряется в существующие панели без доработки конструкций.

Технические характеристики

• Напряжение катушки: 230 В AC - работает напрямую от сети без дополнительных преобразователей
• Номинальный ток контактов: 12 А - способно выдерживать высокие импульсные нагрузки
• Тип контактов: 2CO (два переключающих контакта) - каждый контакт имеет один нормально открытый и один нормально закрытый вывод
• Контакты из серебро-никеля (AgNi) - устойчивы к дуговому износу, подходят для частых включений
• Способ монтажа: розеточная база или Faston-наконечники 4,8×0,5 мм - позволяет использовать как в печатных платах, так и в проводной сборке
• Индикация: светодиод (LED) - показывает состояние включения катушки
• Кнопка теста - позволяет проверить работоспособность реле без подачи управляющего сигнала
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным климатом, температурой от −25C до +40C
• Полюсность катушки: свободная - можно подключать любым образом, полярность не влияет на работу
• Тип управления: моностабильное - возвращается в исходное положение после отключения питания

Совместимость и монтаж

Реле Finder 56.32.8.230.0050 совместимо со стандартными розетками серии 56, а также с наконечниками Faston 4,8×0,5 мм. Для монтажа в розетку достаточно вставить реле до щелчка - контактные площадки автоматически соединяются с гнездом. При использовании Faston-наконечников требуется обжим и фиксация на проводах. Клеммы расположены снизу, что обеспечивает плотную посадку в панельных коробках. Максимальный момент затяжки для наконечников - 0,2 Нм. Не используйте инструменты с острыми краями - повредите пластиковую оболочку.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование механической долговечности). Принудительно управляемые контакты обеспечивают безопасное отключение даже при отказе механизма. Корпус выполнен из самозатухающего пластика, соответствующего UL94 V-0.

Преимущества

• Высокая надежность контактов AgNi - меньше износа при переключении индуктивных нагрузок
• Встроенные LED и кнопка теста - позволяют диагностировать состояние без внешних приборов
• Гибкий монтаж - можно использовать как в плате, так и в проводном исполнении
• Компактность - занимает мало места, подходит для плотной компоновки
• Не требует внешнего источника питания для индикации - питание LED берётся прямо от катушки

Ограничения применения

• Не предназначен для работы во влажных, запыленных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендуется для постоянной работы при температурах ниже −25C или выше +40C
• Не подходит для коммутации емкостных или сверхвысоких импульсных нагрузок - максимальный ток 12 А при активной нагрузке; при индуктивной - снижайте допустимую мощность на 30–40%
• Не следует применять в цепях постоянного тока - катушка и контакты рассчитаны только на переменный ток 230 В

Примеры использования

• Управление тепловыми завесами и обогревателями в торговых залах
• Коммутирование двигателей малой мощности на конвейерах
• Автоматизация освещения в системах с контроллерами (PLC, Arduino через релейные модули)
• Подключение вентиляторов в распределительных щитах
• Альтернатива старым реле типа KCD2 - легче заменить благодаря розеточному типу монтажа

Практические советы

• При подключении через Faston-наконечники всегда используйте качественные обжимы - плохой контакт вызывает перегрев
• Для длительной работы с близкими к предельным значениями токами (10–12 А) обеспечьте хорошее теплоотведение - не располагайте рядом с источниками тепла
• Проверяйте целостность контактов кнопкой теста перед каждым обслуживанием системы
• При замене реле Finder 56.32.8.230.0050 убедитесь, что новое реле имеет ту же маркировку - отличаются только катушки и контакты, другие модели серии 56 не взаимозаменяемы
• Поиск аналогов: если нужна версия с другой катушкой (например, 24 В DC), выбирайте другую модель серии 56 - этот артикул только для 230 В AC
