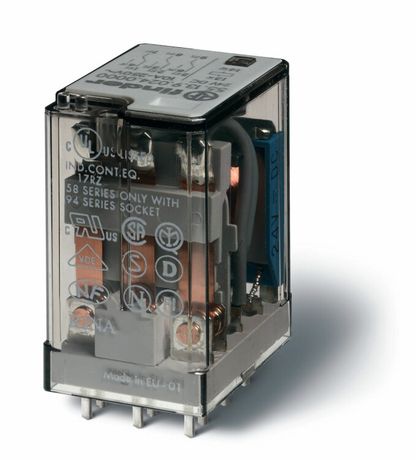

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi; катушка 230В АC | 551382300000 Finder 55.13.8.230.0000

Электромеханическое реле Finder 55.13.8.230.0000 - компактное устройство с тремя переключающими контактами на 10 А, предназначенное для управления нагрузками в устройствах с печатной платой. Катушка рассчитана на переменный ток 230 В, а контакты выполнены из серебро-никеля для долговечности. Подходит для автоматизации, промышленного оборудования и систем управления.

Назначение и область применения

Реле Finder 55.13.8.230.0000 используется для коммутации слаботочных управляющих сигналов в мощные нагрузки до 10 А. Применяется в контроллерах, панелях управления, бытовых и промышленных аппаратах, где требуется надёжное переключение при малом габарите. Благодаря монтажу на печатную плату, идеально подходит для сборки компактных электронных модулей.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три однополюсных переключающих контакта)
• Тип контактов: одинарные, материал - серебро-никель (AgNi), устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ монтажа: через выводы на печатную плату (SMT/PTH)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 55.13.8.230.0000 совместимо со стандартными печатными платами с шагом выводов 5 мм. Для установки требуются отверстия под выводы - типичный монтаж типа THT (through-hole). Перед пайкой проверьте соответствие габаритов и расстояния между выводами. Не используйте с высокочастотными импульсами - реле предназначено для частоты сети 50–60 Гц. Максимальная плотность тока на контактах - 10 А постоянного или переменного тока, без перегрузок.

Безопасность и стандарты

Изделие соответствует европейским нормам: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и срок службы). Соответствие гарантирует безопасность при использовании в промышленных системах и соответствие требованиям CE.

Преимущества

• Высокая надёжность контактов AgNi - снижают риск сваривания и износа даже при частых включениях
• Миниатюрный форм-фактор - экономит место на плате, удобен для плотной компоновки
• Готовый к монтажу на PCB - не требует дополнительных переходников или клемм
• Широкий диапазон рабочих температур - подходит для условий складов, цехов и холодных помещений
• Отсутствие полярности - упрощает проектирование и замену

Ограничения применения

• Не применяется во влажных средах или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не рекомендовано для работы с емкостными или индуктивными нагрузками выше 10 А - возможна эрозия контактов
• Не подходит для частот выше 60 Гц - может возникнуть перегрев катушки
• Не использовать в условиях сильных вибраций без фиксации - возможно самопроизвольное отключение
• Не предназначено для работы с постоянным током - катушка рассчитана только на переменный ток 230 В

Примеры использования

• Управление двигателями насосов в системах автономного водоснабжения
• Коммутация нагревательных элементов в термостатах и сушилках
• Переключение режимов работы станков и конвейеров в автоматических линиях
• Реализация логики в PLC-модулях и пультах управления
• Альтернатива многоканальным транзисторным ключам там, где нужна гальваническая развязка

Практические советы

• При проектировании платы учтите посадочные размеры - выводы имеют шаг 5 мм, а максимальная высота над платой - около 19 мм
• Для увеличения срока службы контактов используйте RC-цепочки или варисторы при управлении индуктивными нагрузками
• Проверяйте напряжение на катушке перед первым запуском - превышение 230 В вызывает перегрев и выход из строя
• При замене аналога - убедитесь, что новый экземпляр имеет те же контакты (3CO) и тип катушки (230 V AC)
• Не забудьте вывести все три группы контактов на плату - они работают независимо, хотя управляются одной катушкой
