Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 120В АC | 553381200050 Finder 55.33.8.120.0050

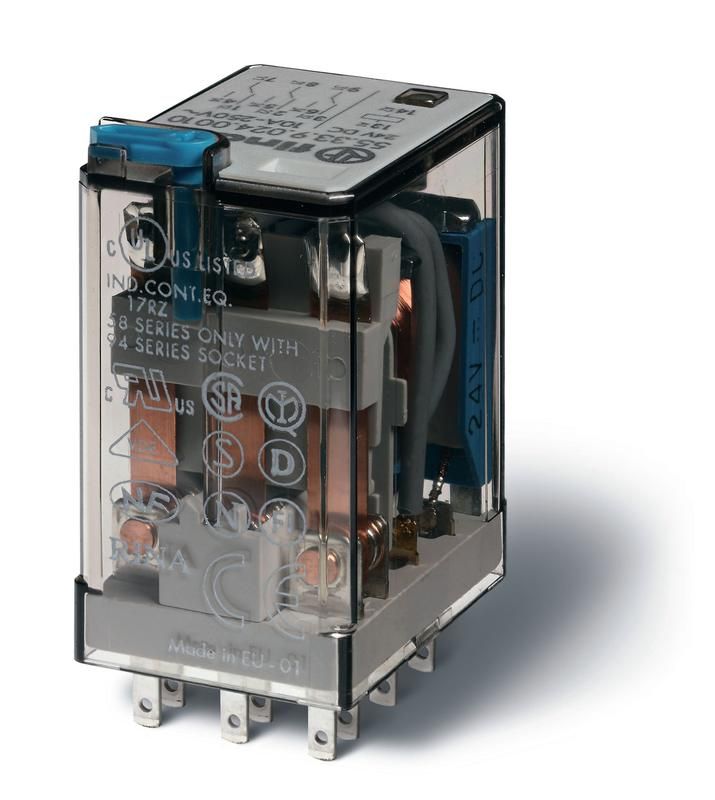

Электромеханическое реле Finder 55.33.8.120.0050 - компактное промежуточное реле с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А в цепях переменного тока 120 В. Монтаж в стандартную розетку упрощает замену и обслуживание, а наличие тестовой кнопки и светодиода повышают удобство диагностики. Подходит для автоматизации оборудования, систем управления и распределительных щитов.

Назначение и область применения

Реле Finder 55.33.8.120.0050 используется для управления более мощными нагрузками через слаботочные сигналы. Благодаря трём переключающим контактам типа CO (перекидной), оно позволяет одновременно коммутировать три цепи: одну размыкающую, одну замыкающую и одну общую. Применяется в системах автоматического управления, на производстве, в бытовой и промышленной автоматике - например, для включения двигателей, нагревательных элементов, освещения или других устройств по команде от контроллера, терморегулятора или датчика.

Технические характеристики

• Напряжение катушки: 120 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Тип контактов: 3CO - три перекидных контакта (по одному нормально открытому и нормальному закрытому на каждый)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, долговечны при переключении
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение: штепсельное (розеточное) - легко вставляется и извлекается без пайки
• Индикация: встроенный светодиод показывает состояние активации катушки
• Тестовая функция: кнопка принудительно включает реле для проверки работоспособности контактов
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, соответствует требованиям UL94 V-0

Совместимость и монтаж

Реле Finder 55.33.8.120.0050 совместимо с базовыми розетками серии 55, используемыми в щитах и панелях. Для установки достаточно вставить реле в гнездо до щелчка - никаких инструментов не требуется. Катушка питается от сети 120 В AC, контакты рассчитаны на нагрузки до 10 А. Обратите внимание: реле не предназначено для монтажа на печатную плату - оно требует специального основания с контактными площадками. Совместимо с другими моделями серии 55, что позволяет использовать один тип розетки для разных вариантов реле (например, с другим напряжением катушки).

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 - общие требования к электромеханическим реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - требования к реле с принудительно управляемыми контактами

Принудительно управляемые контакты обеспечивают гарантированное разъединение всех контактов при срабатывании - важное условие для безопасной работы в аварийных и защитных цепях. Сертификация гарантирует надёжность и соответствие требованиям ЕС.

Преимущества

• Штепсельное подключение - замена занимает секунды, не требует демонтажа проводов
• LED-индикация и тестовая кнопка позволяют оперативно выявить неисправность без тестера
• Контакты AgNi - высокая износостойкость даже при частых включениях индуктивных нагрузок
• Компактный форм-фактор - экономия места в щитах и панелях
• Гарантированное размыкание контактов - безопасно для применений по классу S1/S2

Ограничения применения

• Не применяется во влажных средах - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Недопустимо использование в цепях постоянного тока - катушка рассчитана только на 120 В AC
• Запрещён монтаж на печатную плату - требуется обязательное использование розетки серии 55
• Не рекомендовано для частого переключения сверхвысоких импульсных нагрузок (>10 А) - возможна эрозия контактов
• Работает только в пределах климатического исполнения УХЛ4 - при температурах ниже −25C или выше +40C возможны отказы

Примеры использования

• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Переключение режимов работы станка между автоматическим и ручным
• Активация светового сигнала при срабатывании аварийной остановки
• Коммутация группы ламп в распределительном щите по команде от PLC
• Резервирование цепи - одно реле переключает основную и резервную линии

Практические советы

• При замене старого реле - всегда отключайте питание перед извлечением, чтобы избежать пробоя контактов
• Проверьте соответствие напряжения катушки - подача 230 В вместо 120 В вызовет немедленный выход из строя
• Для длительной службы контактов - не перегружайте реле; лучше выбирать запас по току (не более 7–8 А при 10 А макс.)
• Используйте розетку с заземляющими контактами, если она предусмотрена конструкцией щита
• При использовании в условиях вибраций - убедитесь, что розетка плотно закреплена, иначе возможны скачки контактов
• Реле можно использовать в параллельных цепях - все три контакта независимы, но должны быть согласованы по нагрузке
