Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 2CO 10A; контакты AgNi; катушка 12В DC | 553290120080 Finder 55.32.9.012.0080

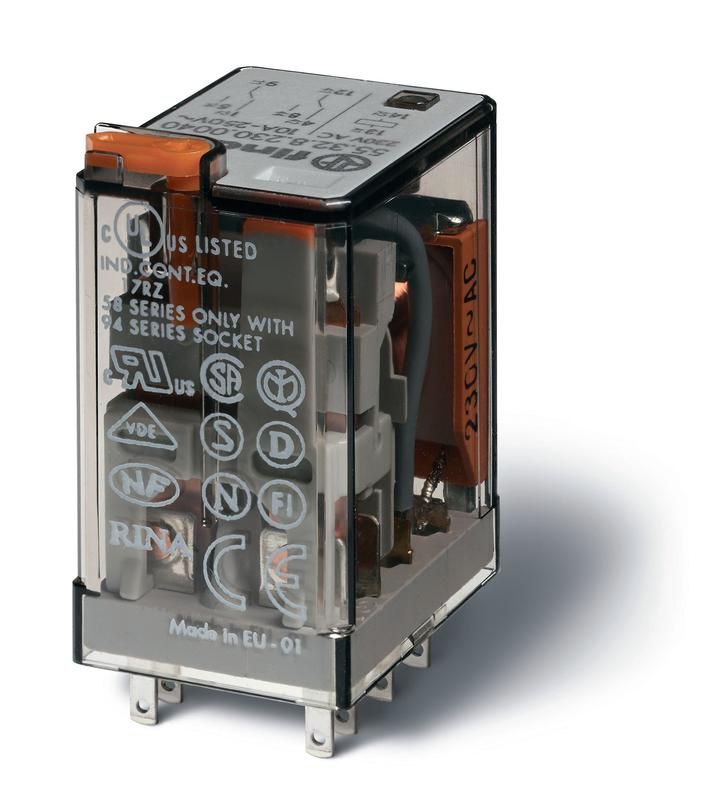

Электромеханическое реле Finder 55.32.9.012.0080 - компактное устройство с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А при напряжении 12 В постоянного тока. Подходит для установки в розеточные гнезда на печатных платах, особенно там, где важна компактность и наличие индикации состояния.

Назначение и область применения

Реле Finder 55.32.9.012.0080 используется как промежуточное устройство для управления более мощными цепями через слаботочную управляющую цепь. Его применяют в автоматических системах, где требуется изолированное включение/выключение нагрузки: пульты управления, системы безопасности, оборудование с микроконтроллерами, бытовые и промышленные контроллеры. Благодаря штепсельному типу подключения, реле легко заменить без пайки - достаточно вытащить его из розетки и вставить новое.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Коммутируемый ток: 10 А (при напряжении до 250 В переменного тока или 30 В постоянного тока)
• Количество переключающих контактов: 2 (2CO - два переключающих контакта типа «перекидной»)
• Тип контактов: одинарные, выполнены из серебро-никеля (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Подключение: штепсельное (розеточный разъём, совместим с базой 55.82)
• Индикация: встроенный светодиод показывает состояние включения катушки
• Защита: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Полярность: обязательна - катушка имеет определённую полярность (+ и −)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 55.32.9.012.0080 предназначено для установки в розетку 55.82, которая монтируется на печатную плату. Для правильной работы необходимо:

• Не путать полярность при подключении катушки - неверное подключение не повредит реле, но светодиод не будет светиться
• Использовать только базу 55.82 - другие розетки не обеспечат надёжный контакт
• Проверить соответствие токовой нагрузки: максимальный ток 10 А - не превышать даже кратковременно
• При монтаже на плату соблюдать зазор между выводами и другими элементами - реле не требует радиатора, но нужен свободный воздух вокруг корпуса

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность и надёжность). Сертификация гарантирует безопасность при работе в сетях до 250 В AC / 30 V DC. Наличие диода встроенного в корпус защищает управляющие схемы от импульсов обратной ЭДС при отключении катушки.

Преимущества

• Штепсельное подключение позволяет менять реле без пайки - удобно при обслуживании и ремонте
• Светодиодная индикация даёт наглядный сигнал о состоянии включения - снижает время диагностики
• Контакты AgNi обеспечивают длительный срок службы при высоких токах и частых переключениях
• Встроенный диод предохраняет микросхемы управления от скачков напряжения
• Компактный форм-фактор экономит место на плате - идеально для плотной сборки

Ограничения применения

• Не использовать во влажных средах - степень защиты IP20 не защищает от брызг и пыли
• Запрещена работа при напряжении выше 12 В на катушке - возможен перегрев и выход из строя
• Не применять для коммутации емкостных или индуктивных нагрузок свыше 10 А - риск прилипания контактов
• Не монтировать рядом с источниками сильных помех (например, двигатели, трансформаторы) без экранирования
• Не использовать в условиях температуры ниже −25 C или выше +40 C - может измениться механическая точность переключения

Примеры использования

• Управление освещением в системах домашней автоматизации через Arduino или Raspberry Pi
• Переключение насосов, вентиляторов или нагревательных элементов в промышленных контроллерах
• Релейные модули в системах сигнализации и контроля доступа
• Альтернатива герконовым реле в устройствах, где нужна большая коммутационная способность

Практические советы

• При первом включении проверьте работу светодиода - он должен гореть при подаче 12 В на катушку
• Если реле щелкает слишком часто (более 10 раз в секунду), рассмотрите возможность перехода на твердотельное реле - механические контакты имеют ограниченный ресурс
• Для увеличения срока службы контактов используйте реле только с активными нагрузками (резистивные - лампы, ТЭНы); индуктивные нагрузки (двигатели) требуют дополнительной защиты (RC-цепочка или TVS-диод)
• При замене всегда отключайте питание - даже при выключенном управлении контакты могут находиться под напряжением
• Храните запасные реле в сухом месте - влага может вызвать окисление контактов внутри корпуса
