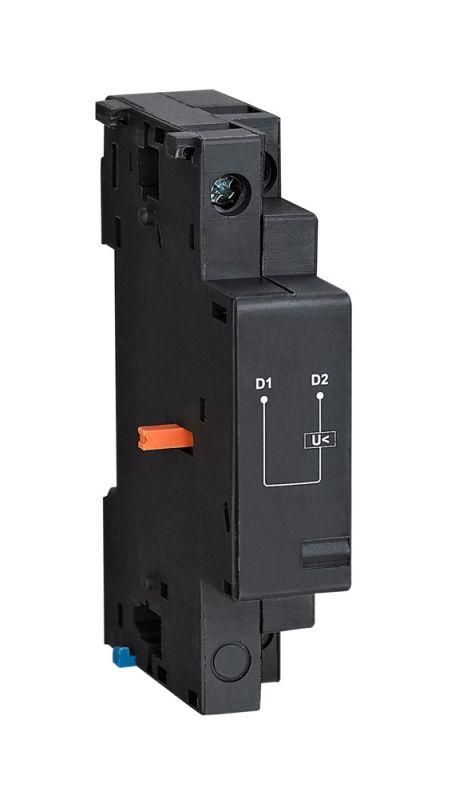

МИНИМАЛЬНОГО НАПРЯЖЕНИЯ GM2 380-400V | GMAU380 Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель минимального напряжения GM2/GM3 380-400V от бренда Systeme Electric - устройство для защиты автоматических выключателей серии SystemePact GM2 от работы при недопустимо низком напряжении. Артикул gmau380 обеспечивает надёжное отключение при просадках сети и предотвращает самопроизвольное включение оборудования.

Назначение и область применения

Расцепитель минимального напряжения GM2/GM3 380-400V предназначен для мгновенного отключения автоматического выключателя при снижении напряжения ниже безопасного уровня. Он защищает оборудование от повреждений из-за нестабильной сети, особенно важен на объектах с чувствительными нагрузками - насосах, компрессорах, станках, системах автоматизации. Устройство не позволяет включить выключатель, пока напряжение не восстановится до нормального уровня, что исключает аварийный запуск после перебоев.

Технические характеристики

• Напряжение управления: 380–400 В переменного тока
• Минимальное напряжение для отключения: менее 70% от номинала (т.е. ниже ~266 В)
• Минимальное напряжение для включения: не менее 85% от номинала (т.е. не ниже ~323 В)
• Тип тока: переменный (AC)
• Способ установки: боковая, справа от автомата серии SystemePact GM2
• Совместимость: только с автоматическими выключателями SystemePact GM2

Совместимость и монтаж

Расцепитель GM2/GM3 380-400V устанавливается исключительно на автоматы серии SystemePact GM2. Монтируется с правой стороны корпуса выключателя - совпадает с местом крепления других модульных устройств. Подключение осуществляется через два внешних провода: фаза и ноль. Нельзя использовать с другими сериями автоматов, даже если они имеют аналогичную габаритную форму. Перед установкой проверьте наличие свободного места слева от основного автомата - расцепитель занимает один модульный ряд.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства коммутационной аппаратуры. Отключение происходит механически - без задержек, что гарантирует быстрое прекращение работы оборудования при опасном падении напряжения. Конструкция не содержит элементов, способных нагреваться сверх допустимых значений при штатной работе.

Преимущества

• Мгновенное отключение при падении напряжения ниже 70%
• Блокировка включения при напряжении ниже 85% - предотвращает аварийные запуски
• Простая установка на уже смонтированный автомат без переделок
• Высокая надёжность: механическая схема без электроники, не требует обслуживания
• Интеграция в существующую систему SystemePact GM2 без необходимости замены всего щита

Ограничения применения

• Не работает при постоянном токе - только для сетей 380–400 В переменного тока
• Не поддерживается с автоматами других серий (например, GM3, S2, Emax)
• Не предназначена для регулировки порога срабатывания - фиксированные значения 70%/85%
• Не обеспечивает защиту от перенапряжения, КЗ или перегрузки - используется только как дополнение к основным функциям автомата
• Требует наличия стабильного источника управления - нельзя питать от нестабильных генераторов без стабилизации

Примеры использования

• На промышленных конвейерах - предотвращает запуск при просадке напряжения, которая могла бы привести к заклиниванию механизма
• В системах водоснабжения - защищает насосы от работы на низком напряжении, что снижает риск перегрева двигателя
• На участках с частыми перебоями электроэнергии - исключает случайное включение оборудования после отключения света
• В АСУ ТП - обеспечивает безопасное состояние системы при сбоях питания, позволяя контроллеру принять решение о последующих действиях

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно часто колеблется около 320–340 В, возможны ложные блокировки включения
• Подключайте расцепитель gmau380 к тому же источнику, что и управление автоматом - чтобы избежать рассогласования
• При использовании нескольких расцепителей на одном щите - убедитесь, что все они получают питание от одной фазы, иначе возможны некорректные срабатывания
• Не используйте удлинители или переходники для подключения - провода должны идти прямо от силового контакта к клеммам расцепителя
• Проверяйте работоспособность периодически - можно искусственно снизить напряжение на входе (через автотрансформатор) и убедиться, что отключение происходит при 260–270 В
