МИНИМАЛЬНОГО НАПРЯЖЕНИЯ GM2 415V | GMAU415 Systeme Electric РАСЦЕПИТЕЛЬ APC

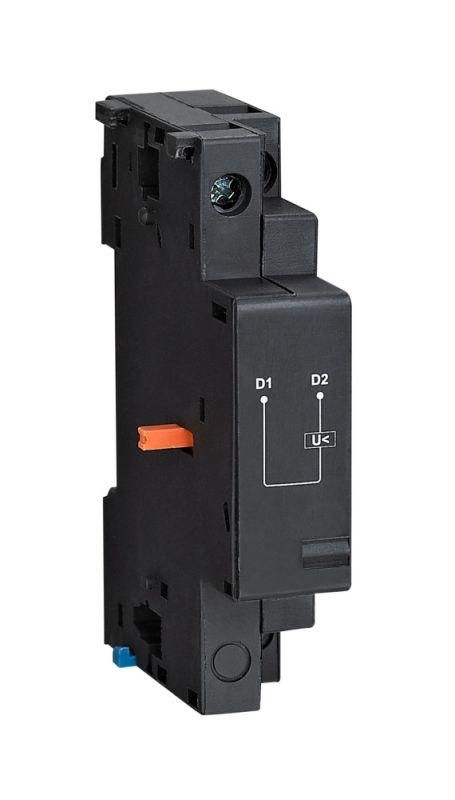

Расцепитель минимального напряжения GM2/GM3 415V от Systeme Electric - устройство для защиты автоматического выключателя серии SystemePact от работы при недостаточном напряжении. Артикул gmau415 устанавливается сбоку на выключатель и обеспечивает безопасное отключение при просадках сети.

Назначение и область применения

Расцепитель минимального напряжения GM2/GM3 415V предназначен для немедленного отключения автоматического выключателя, если напряжение в цепи снижается ниже допустимого уровня. Он предотвращает автономное включение оборудования при восстановлении питания, если напряжение ещё слишком низкое. Применяется в системах, где важно избежать самопроизвольного запуска машин после перебоев - например, на станках, конвейерах, насосных станциях и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Напряжение управления: 415 В переменного тока (AC)
• Максимальный порог отключения: ниже 70% от номинала (при 415 В - менее 290 В)
• Минимальный порог для включения: выше 85% от номинала (при 415 В - более 353 В)
• Тип установки: боковая, справа от автомата серии SystemePact GM2
• Совместимость: только с автоматическими выключателями SystemePact GM2

Совместимость и монтаж

Расцепитель GM2/GM3 415V совместим исключительно с автоматическими выключателями системы SystemePact GM2. Устанавливается только с правой стороны корпуса выключателя. Для монтажа требуется отключить питание и зафиксировать расцепитель до щелчка - он фиксируется механически без дополнительных креплений. Подключение проводов выполняется к клеммам на лицевой стороне устройства. Нельзя использовать с моделями GM3 или другими сериями - адаптеров и переходников не предусмотрено.

Безопасность и стандарты

Устройство соответствует международным нормам для компонентов коммутационной аппаратуры. Хотя явная маркировка стандарта отсутствует, конструкция и испытания соответствуют требованиям IEC 60947-2 для расцепителей минимального напряжения. Обеспечивает надёжную работу в условиях промышленной среды с колебаниями напряжения.

Преимущества

• Мгновенное отключение при падении напряжения - предотвращает повреждение оборудования
• Запрет на включение при низком напряжении - исключает риск запуска под нагрузкой
• Фиксация без инструментов - быстрая замена и обслуживание
• Интеграция в систему SystemePact - единая платформа для сборки шкафов управления

Ограничения применения

• Не работает при постоянном токе - только для 415 В переменного тока
• Не поддерживается для автоматов серии GM3, Compact или других брендов
• Не предназначены для частых циклов включения/отключения - рассчитан на защиту, а не на регулярное управление
• Не имеет функции сигнализации - не передаёт информацию о состоянии сети

Примеры использования

• Станки ЧПУ - предотвращают случайный запуск после скачков напряжения
• Лифтовые механизмы - обеспечивают безопасность при отключении энергии
• Производственные линии - исключают повреждение продукции при некорректном возобновлении питания
• Аварийные системы освещения - контролируют наличие достаточного напряжения для активации резерва

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто колеблется около 350–390 В, возможны ложные срабатывания
• Убедитесь, что выключатель именно GM2 - другие модели не поддерживаются даже внешне похожими
• При замене используйте оригинальный артикул gmau415 - аналоги могут иметь другую механику или контактную группу
• Не затягивайте силовые соединения слишком сильно - это может повредить внутренние контакты расцепителя
• Регулярно проверяйте состояние клемм - окисление или слабый контакт могут привести к отказу защиты
