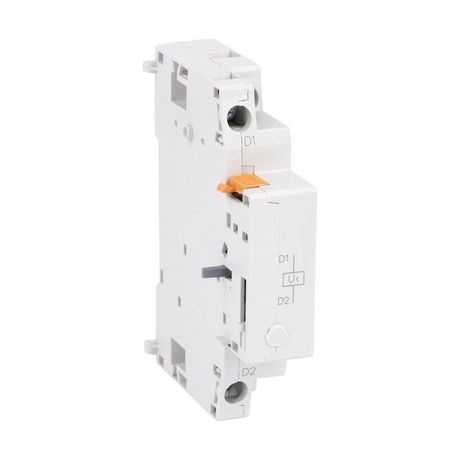

Расцепитель минимального напряжения OptiStart MP U400-63/100-T2 400В КЭАЗ (Курский электроаппаратный завод) 348584

Расцепитель минимального напряжения MP-U400-63/100-T2 от КЭАЗ предназначен для автоматического отключения силового оборудования при снижении напряжения ниже установленного порога. Этот расцепитель совместим с выключателями защиты двигателя и применяется в системах, где важна безопасная остановка при просадках сети.

Назначение и область применения

MP-U400-63/100-T2 защищает оборудование от работы при недостаточном напряжении, которое может вызвать перегрев двигателей, повреждение механизмов или аварийные ситуации. Он устанавливается на выключатели защиты двигателя и силовые автоматы, чтобы при падении напряжения ниже 400 В произвести отключение нагрузки. Применяется в промышленных системах: на насосных станциях, конвейерах, компрессорах, вентиляционных установках и других устройствах с электродвигателями.

Технические характеристики

• Номинальное напряжение питания цепи управления (Us): 400 В переменного тока
• Тип напряжения управления: Переменный ток (AC)
• Тип подключения: Винтовые зажимы
• Количество переключающих контактов: 0
• Количество нормально замкнутых (НЗ) и нормально открытых (НО) контактов: 0

Устройство не имеет собственных контактных групп - оно работает как исполнительный элемент, передающий сигнал на отключение через механический интерфейс к выключателю. Для функционирования требуется внешнее питание 400 В AC.

Совместимость и монтаж

MP-U400-63/100-T2 совместим с выключателями защиты двигателя и силовыми автоматами, имеющими соответствующую посадочную площадку. Устанавливается на лицевой стороне аппарата и фиксируется механически. Подключение осуществляется через винтовые зажимы - провода зачищаются до 1,5–2,5 мм2, затяжка должна быть достаточной, но без излишнего усилия. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для устройств управления и коммутации. Произведено на заводе КЭАЗ, что гарантирует соответствие российским и европейским нормам безопасности. Не содержит опасных материалов и не требует специальных мер обращения при эксплуатации.

Преимущества

• Надёжное срабатывание при просадках напряжения - предотвращает повреждение двигателей
• Механическая связь с выключателем исключает необходимость в сложной схеме управления
• Простая установка и обслуживание благодаря стандартизированному креплению
• Высокая долговечность за счёт качественной сборки и надёжных контактов

Ограничения применения

• Не работает при постоянном токе - только для сетей 400 В переменного тока
• Не имеет собственных выходных контактов - не может использоваться как самостоятельное реле
• Требует наличия совместимого выключателя с подходящим креплением
• Не предназначена для частого включения/выключения - рассчитана на длительную работу в штатном режиме

Примеры использования

• На промышленном конвейере: при падении напряжения в сети расцепитель отключает двигатель, предотвращая заклинивание ленты
• В системе водоснабжения: останавливает насос при аварийной просадке напряжения, защищая обмотки от перегрузки
• На компрессорной станции: обеспечивает безопасную остановку при колебаниях напряжения, продлевая срок службы мотора

Практические советы

• Проверьте совместимость MP-U400-63/100-T2 с моделью вашего выключателя - используйте каталог КЭАЗ Optima для подбора
• При монтаже убедитесь, что винты плотно затянуты - плохой контакт может привести к нагреву и отказу
• Не подключайте устройство к напряжению выше 400 В - возможен выход из строя
• При проектировании системы учтите, что расцепитель не даёт сигнала в АСУ - он действует только через механическое отключение
• Для контроля состояния сети рекомендуется использовать дополнительно вольтметр или контроллер напряжения
