Расцепитель минимального напряжения 415 В для ВА-431 | 21263DEK DEKraft APC

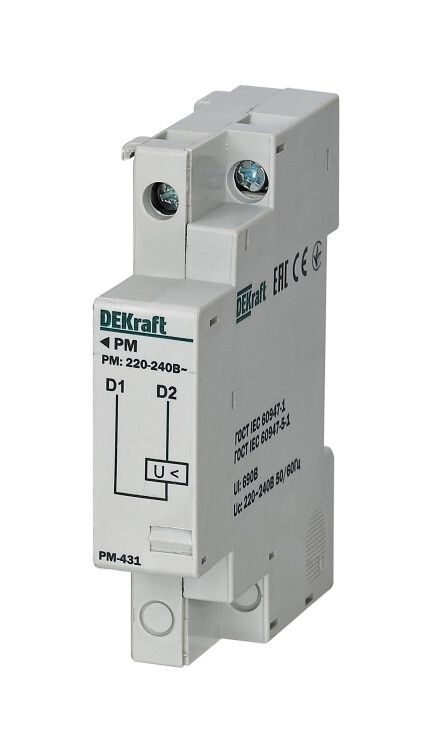

Расцепитель минимального напряжения 415 В для ВА-431 - модульное устройство от DEKraft, предназначенное для автоматического отключения трёхполюсного автомата ВА-431 при падении напряжения ниже безопасного уровня. Артикул 21263dek обеспечивает надёжную работу в системах с переменным током до 415 В.

Назначение и область применения

Расцепитель минимального напряжения 415 В для ВА-431 используется для защиты электрооборудования от повреждений при просадках напряжения. Он устанавливается в автоматический выключатель ВА-431 и вызывает его отключение, если напряжение на его входе опускается ниже 70% от номинала. Это предотвращает запуск оборудования при недостаточном питании, что особенно важно для двигателей, насосов, компрессоров и других чувствительных нагрузок. Применяется в промышленных щитах, на участках с нестабильной сетью, в системах с автономными источниками питания (например, дизель-генераторы).

Технические характеристики

• Тип расцепителя: Минимального напряжения (шунтовой)
• Номинальное напряжение: 415 В переменного тока
• Напряжение срабатывания: 70–110% от номинала (отключение при падении ниже 70%)
• Номинальный коммутируемый ток: 6 А
• Количество сигнальных контактов: 1 (нормально замкнутый)
• Габаритная ширина: 18 мм (стандартный модуль для DIN-рейки)
• Тип изделия: Дополнительный расцепитель
• Совместим с: Автоматическими выключателями серии ВА-431

Совместимость и монтаж

Расцепитель минимального напряжения 415 В для ВА-431 устанавливается исключительно в правую часть корпуса автоматического выключателя ВА-431. Монтаж выполняется без инструментов - устройство фиксируется защёлками, как любой модульный элемент. Подключение управления осуществляется через два внешних провода к цепи контроля напряжения. Напряжение питания подаётся параллельно основной сети, но не выше 415 В. Убедитесь, что свободное место в щите позволяет установить расцепитель рядом с ВА-431, так как он занимает один модуль (18 мм).

Безопасность и стандарты

Устройство соответствует требованиям к модульным расцепителям для автоматических выключателей, применяемых в промышленных системах. Серия DEKraft прошла сертификацию в рамках ЕАЭС. Работает в температурном диапазоне, совместимом с условиями эксплуатации ВА-431. Не имеет собственного IP-класса - зависит от герметичности корпуса автомата, в который установлен.

Преимущества

• Обеспечивает точное отключение при критическом падении напряжения - защищает оборудование от перегрузок при запуске на низком напряжении
• Интегрируется в существующий автомат ВА-431 без замены всего устройства
• Один сигнал - удобно использовать для передачи состояния в систему учёта или управления
• Стандартная ширина 18 мм - легко помещается в типовые щиты

Ограничения применения

• Не работает при постоянном токе - только для переменного напряжения 415 В
• Требует наличия внешнего источника питания на 415 В - нельзя использовать в цепях с более низким напряжением
• Не предназначена для частого включения/выключения - рассчитана на длительную работу, а не на импульсные режимы
• Не устанавливается в другие модели автоматов - только в ВА-431
• Не имеет встроенной задержки времени - отключение происходит сразу после падения напряжения ниже порога

Примеры использования

• Защита насосов в системах водоснабжения - предотвращает запуск при падении напряжения, которое может привести к перегреву двигателя
• Автоматические линии производства - отключение конвейера при сбоях в сети, чтобы избежать брака
• Щиты с генераторами - гарантирует, что оборудование не включится, пока генератор не достигнет рабочего напряжения
• Центры обработки данных - защита серверных стендов от некорректного питания при переходе на резерв

Практические советы

• Перед установкой проверьте, что напряжение в сети не превышает 415 В - превышение может вывести расцепитель из строя
• Подключайте провода к контактам расцепителя с использованием клеммных колец - это повысит надёжность соединения
• Учитывайте посадочный размер: расцепитель 21263dek устанавливается только в ВА-431, не совместим с ВА-430 или другими сериями
• Проверяйте состояние сигнального контакта при обслуживании - он может использоваться для индикации отключения в панели управления
• Не используйте расцепитель в качестве самостоятельного выключателя - он лишь управляет уже установленным автоматом ВА-431
