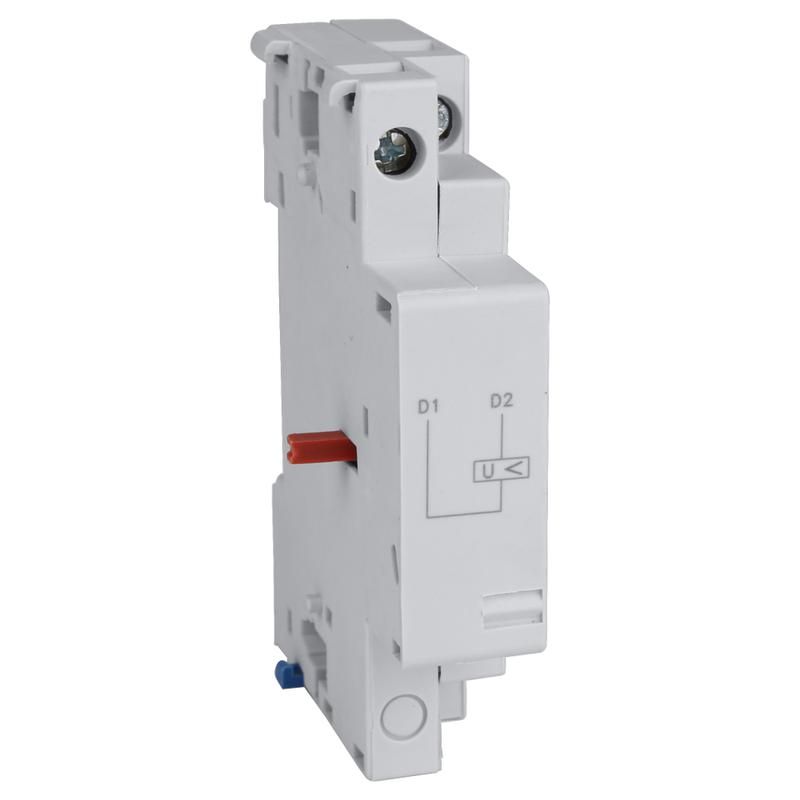

Расцепитель минимального напряжения РМН32-380В | 269957 КЭАЗ

Расцепитель минимального напряжения РМН32-380В от КЭАЗ предназначен для автоматического отключения коммутационной аппаратуры при снижении напряжения ниже установленного порога. Этот элемент используется в системах управления питанием на промышленных объектах, где важна безопасная работа оборудования при колебаниях сети.

Назначение и область применения

Расцепитель минимального напряжения РМН32-380В обеспечивает защиту от самозапуска оборудования после восстановления напряжения. Он работает совместно с выключателями-разъединителями и выключателями нагрузки, отключая цепь, когда напряжение падает ниже 35–70% от номинала. Применяется в системах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, где внезапное включение после аварийного отключения может вызвать опасность или повреждение.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 380–400 В
• Подключение: Винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Совместим с: Выключателями-разъединителями и выключателями нагрузки
• Количество переключающих контактов: 0 - не имеет собственных контактных групп, управляет внешним устройством через механический привод

Совместимость и монтаж

Расцепитель РМН32-380В устанавливается на DIN-рейку рядом с выключателем-разъединителем или выключателем нагрузки. Подключается к сети переменного тока 380–400 В через винтовые зажимы. Для работы требуется внешнее коммутационное устройство - он сам не размыкает силовые цепи, а лишь активирует механизм отключения в связанных аппаратах. Убедитесь, что тип и габариты вашего выключателя соответствуют требованиям КЭАЗ для совместимости с РМН32-380В.

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для промышленного оборудования. Степень защиты IP20 позволяет использовать его только внутри щитов и закрытых корпусов, исключающих доступ к токоведущим частям. Не предназначено для установки во влажных, пыльных или открытых помещениях.

Преимущества

• Надёжное отключение при просадках напряжения - предотвращает аварии и повреждение оборудования
• Универсальная совместимость с основными моделями выключателей КЭАЗ
• Простой монтаж на DIN-рейку и подключение через винтовые зажимы
• Не требует внешнего источника питания - работает от сети, которую контролирует

Ограничения применения

• Не работает при постоянном токе - только для AC 380–400 В
• Не имеет собственных контактов - нельзя использовать как самостоятельный коммутирующий элемент
• IP20 - запрещена установка вне электрощита, в условиях повышенной влажности или пыли
• Не регулируемый порог срабатывания - фиксированный диапазон отключения (обычно 35–70% от номинала)

Примеры использования

• На конвейере в пищевой промышленности - предотвращает запуск ленты при восстановлении напряжения после скачка
• В системе водоснабжения с насосами - избегает гидроудара при повторном включении помпы
• На металлорежущих станках - исключает риск травм при случайном старте после отключения
• В распределительных щитах с выключателями нагрузки типа ВА51, ВА52, ВА53 от КЭАЗ

Практические советы

• Проверьте соответствие модели выключателя - РМН32-380В совместим с большинством аппаратов серии ПРК от КЭАЗ, но уточните документацию на ваш конкретный выключатель
• При монтаже используйте качественные провода сечением не менее 1,5 мм2 - недостаточное сечение может вызвать нагрев и отказ
• Не подключайте расцепитель к фазному напряжению 220 В - он рассчитан только на 380–400 В
• При замене устройства отключите питание всей цепи - даже при отключенном выключателе возможна индукция напряжения
• Регулярно проверяйте надёжность винтовых соединений - ослабление контакта может привести к ложным срабатываниям
