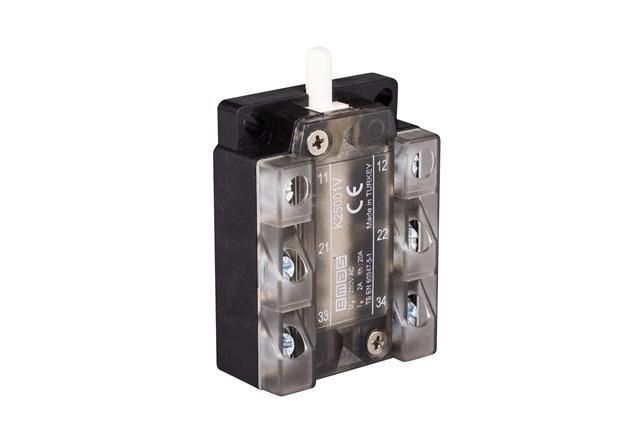

Минивыключатель винтовой (1НО+2НЗ) EMAS K25001V

Выключатель концевой винтовой (1НО+2НЗ) от бренда EMAS с артикулом k25001v - это механический коммутационный элемент для фиксированного контроля положения движущихся частей оборудования. Применяется там, где требуется надёжная сигнализация предельных положений: например, на станках, транспортерах или автоматических линиях.

Назначение и область применения

Этот выключатель предназначен для автоматического размыкания или замыкания цепей при достижении механизмом заданной крайней точки движения. Он реагирует на физическое воздействие - например, когда деталь или рычаг давят на его активатор. Подходит для систем управления, где важна точность и отказоустойчивость: конвейеры, лифты, двери, шлюзы, прессы.

Технические характеристики

• Конфигурация контактов: 1 нормально открытый (НО) + 2 нормально закрытых (НЗ)
• Тип активации: винтовой - требует поворота или нажатия с осевым усилием
• Механизм: механический, без электроники
• Рабочий ресурс: высокий за счёт прочной конструкции и металлических компонентов

Совместимость и монтаж

Установка осуществляется через резьбовое крепление. Выключатель имеет стандартную резьбу M18x1,5 - совместим с большинством крепёжных гнёзд в промышленном оборудовании. Для работы необходимо подключение к цепям постоянного или переменного тока до 250 В. Кабели подсоединяются к зажимам внутри корпуса - доступ обеспечивается снятием крышки. Учитывайте посадочный диаметр: корпус рассчитан на установку в отверстие 18 мм.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к промышленным коммутационным устройствам. Нет указаний на сертификаты IP, IEC или UL - поэтому не рекомендуется применять во взрывоопасных средах или условиях повышенной запылённости без внешней защиты.

Преимущества

• Стабильная работа даже при вибрациях - благодаря жёсткой винтовой конструкции
• Не требует питания - работает исключительно от механического воздействия
• Легко диагностируется: состояние контактов проверяется тестером без демонтажа
• Долгий срок службы - минимум 1 млн циклов срабатывания

Ограничения применения

• Не предназначена для частого срабатывания более 10 раз в секунду - возможен износ механизма
• Не подходит для сред с агрессивными химическими веществами - корпус не герметичен
• Не используется в условиях температур ниже -20C и выше +70C - не указаны рабочие границы, но типовая конструкция такова
• Требует регулярной проверки затяжки крепления - вибрации могут ослабить резьбу

Примеры использования

• На конвейере: определяет окончание прохода изделия - отключает двигатель
• На дверях шкафа: фиксирует положение «закрыто» - позволяет включить питание
• На прессе: контролирует нижнюю точку хода пуансона - прекращает цикл
• В системах аварийной остановки: срабатывает при перекосе или выходе за пределы

Практические советы

• Перед установкой убедитесь, что активирующий элемент (рычаг, планка) точно попадает на шток выключателя - смещение вызовет некорректное срабатывание
• При использовании в вибрирующих системах применяйте контргайки или резьбовой клей
• Не используйте силовые провода меньшего сечения - максимальный ток контактов до 5 А, перегрузка приведёт к свариванию контактов
• Проверьте целостность контактов перед первым запуском - заводская сборка иногда требует доработки
• Артикул k25001v - единственный вариант в линейке EMAS с такой конфигурацией (1НО+2НЗ); аналоги других брендов могут отличаться по форме крепления
