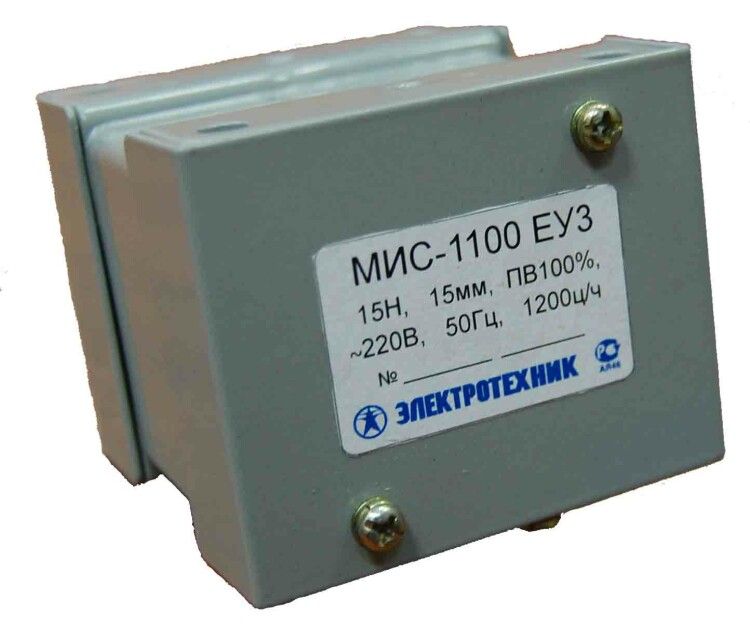

Электромагниты МИС-1100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET502254 Электротехник

Электромагнит МИС-1100, 220В, 50Гц, ПВ 100%, IP20, тянущее исполнение, с жесткими выводами, ЕУ3 - это надёжный компонент для дистанционного управления механическими устройствами в промышленной автоматике. Произведён бренда Электротехник, артикул et502254, предназначен для постоянной работы в сетях переменного тока.

Назначение и область применения

Электромагнит МИС-1100 используется для удалённого включения и выключения исполнительных механизмов - например, замков, заслонок, клапанов, тормозов и других устройств, требующих точного механического воздействия. Подходит для установки в системах автоматизации производства, пищевой промышленности, энергетики и бытовой техники. Применяется там, где нужна надёжная фиксация или освобождение элементов при подаче напряжения.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Частота сети: 50 Гц (совместим с 60 Гц)
• Рабочий ток: 0,25–1,6 А
• Тип тока: переменный
• Продолжительность включения (ПВ): 100% - можно работать без перерыва
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Исполнение: тянущее - сердечник перемещается внутрь катушки при включении
• Выводы: жесткие - для прямого подключения к проводам без разъёмов
• Рабочая температура: от –40 C до +40 C
• Положение при работе: только вертикальное (ось сердечника - вверх/вниз)

Совместимость и монтаж

Электромагнит МИС-1100 подключается напрямую к сети 220 В через контактор или реле. Жесткие выводы позволяют закрепить провода болтами или запрессовать в клеммы - не требует дополнительных разъёмов. Установка возможна только в вертикальном положении: горизонтальное или наклонное расположение снижает усилие и может вызвать перегрев. Для монтажа убедитесь, что посадочное место соответствует габаритам корпуса - проверьте чертежи производителя. Не допускается использование с постоянным током.

Безопасность и стандарты

Электромагнит МИС-1100 соответствует требованиям к безопасности для оборудования, работающего в условиях промышленной автоматизации. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и влаги - не применяйте во влажных средах, на улице или в местах с высокой запылённостью. Соответствует нормам для устройств класса ЕУ3 - для использования в электроустановках с ограниченным уровнем опасности.

Преимущества

• Выдерживает круглосуточную нагрузку благодаря ПВ 100%
• Широкий диапазон совместимых напряжений (110–500 В) позволяет использовать в разных сетях
• Жесткие выводы повышают надёжность соединения и снижают риск окисления
• Минимальное потребление тока при сохранении достаточного усилия
• Устойчив к широкому диапазону температур - работает даже в холодных цехах

Ограничения применения

• Не подходит для открытых площадок, влажных помещений, мойки - IP20 не защищает от воды и пыли
• Запрещено монтировать горизонтально или под углом - нарушает работу механизма
• Не используйте с источниками постоянного тока - катушка перегреется и выйдет из строя
• Не рекомендован для частого включения-выключения более 120 раз в час - может сократить срок службы
• Не предназначен для прямого управления большими нагрузками - требуется внешний коммутирующий аппарат (контактор)

Примеры использования

• Фиксация дверей шкафов в автоматических линиях
• Управление тормозами на конвейерах
• Включение/отключение клапанов в системах подачи воздуха
• Автоматические замки в оборудовании с безопасностными интерлоками
• Устройства возврата в начальное положение в станках с ЧПУ

Практические советы

• Проверяйте соответствие напряжения питания - даже небольшое отклонение влияет на силу удерживания
• При монтаже используйте изоляцию на жестких выводах - они находятся под напряжением
• Если требуется герметичность - выбирайте модели с IP65/IP67, а не МИС-1100
• Для длительной работы в условиях низких температур предварительно прогрейте устройство перед включением
• Не затягивайте крепления слишком сильно - это может деформировать корпус и изменить ход сердечника
