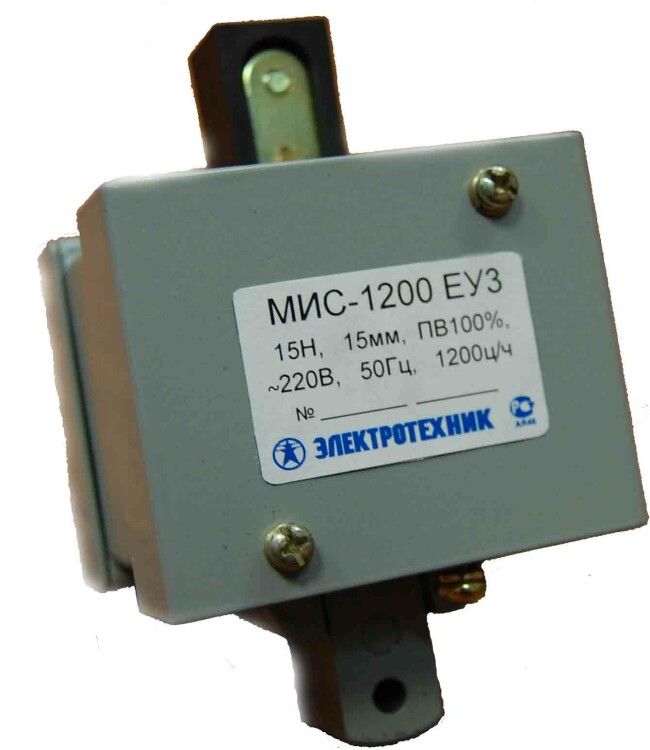

Электромагниты МИС-1200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET502255 Электротехник

Электромагнит МИС-1200 ЕУ3 - устройство для дистанционного управления механическими механизмами через электромагнитное усилие. Работает от сети 220 В, 50 Гц, имеет толкающее исполнение и жесткие выводы, что делает его подходящим для установки в стационарном оборудовании с высокой цикличностью включения. Бренд: Электротехник, артикул: et502255.

Назначение и область применения

Электромагнит МИС-1200 ЕУ3 предназначен для дистанционного включения и выключения исполнительных механизмов - например, замков, заслонок, клапанов, фиксаторов. Применяется в системах автоматизации промышленного оборудования: конвейерах, станках, устройствах контроля доступа, системах вентиляции. Подходит для условий постоянной работы (ПВ 100%), когда требуется надежное удержание или перемещение элемента без перегрева.

Технические характеристики

• Напряжение питания: 220 В, переменный ток, 50 Гц
• Рабочий ток: 0,25–1,6 А (соответствует мощностям от 55 до 350 Вт)
• Тип исполнения: толкающее - сердечник выдвигается при включении, давя на объект
• Степень защиты: IP20 - защищён от предметов более 12 мм, но не от воды и пыли
• Постоянная нагрузка: ПВ 100% - можно работать без перерыва
• Температурный диапазон: от –40 C до +40 C
• Выводы: жесткие - провода припаяны прямо к катушке, не требуют дополнительных клемм
• Монтажное положение: только вертикальное - горизонтальная установка снижает эффективность

Совместимость и монтаж

МИС-1200 ЕУ3 совместим с любыми устройствами, где требуется толкающее усилие и питание 220 В~. Жесткие выводы позволяют подключить напрямую к силовой цепи без разъемов - удобно при компактной сборке. Для монтажа необходимо закрепить корпус так, чтобы направление движения сердечника совпадало с осью механизма. Убедитесь, что посадочная поверхность плоская и прочная - искривления вызывают перекос и снижают усилие. Не используйте с удлинителями или сетями с колебаниями напряжения выше +-10%.

Безопасность и стандарты

Электромагнит соответствует требованиям к безопасности для устройств низкого напряжения. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не защищает от влаги - не применяйте во влажных помещениях, на улице или в местах возможного брызгов. Наличие ПВ 100% позволяет использовать без принудительного охлаждения, однако при длительной работе в условиях выше +40 C возможен перегрев.

Преимущества

• Высокая надежность при круглосуточной работе благодаря ПВ 100%
• Жесткие выводы исключают необходимость в дополнительных соединениях - меньше точек отказа
• Широкий диапазон входного напряжения (до 440 В) позволяет использовать в различных сетях
• Устойчивость к широкому температурному диапазону - работает даже в холодных цехах
• Простая конструкция - мало деталей, легко диагностируется и обслуживается

Ограничения применения

• Не допускается использование в средах с пылью, влагой, маслом - IP20 недостаточно
• Запрещена горизонтальная или перевёрнутая установка - теряет до 30% усилия
• Не подходит для частых импульсов менее 1 секунды - риск перегрева катушки
• Не используется в взрывоопасных зонах - нет соответствующей защиты
• Жесткие выводы нельзя перегибать - повреждают изоляцию и нарушают контакт

Примеры использования

• Фиксация дверей шкафов управления в цехах
• Управление заслонками в системах воздушного охлаждения
• Активация тормозных механизмов на лентах конвейеров
• Автоматическое запирание люков в пищевой промышленности
• Удерживание рычагов в позиции на станках ЧПУ

Практические советы

• Проверьте перед монтажом, что ход сердечника свободен - никаких препятствий в пути движения
• Подключайте через предохранитель на 2 А - защитит от КЗ в случае пробоя катушки
• При использовании нескольких электромагнитов параллельно - убедитесь, что суммарный ток не превышает 1,6 А на один прибор
• Если нужна герметичность - выбирайте модель с IP65/67; МИС-1200 ЕУ3 не подходит для таких задач
• При замене - сверьте тип исполнения: толкающий (МИС-Х2ХХ) против тянущего (МИС-Х1ХХ); они не взаимозаменяемы
