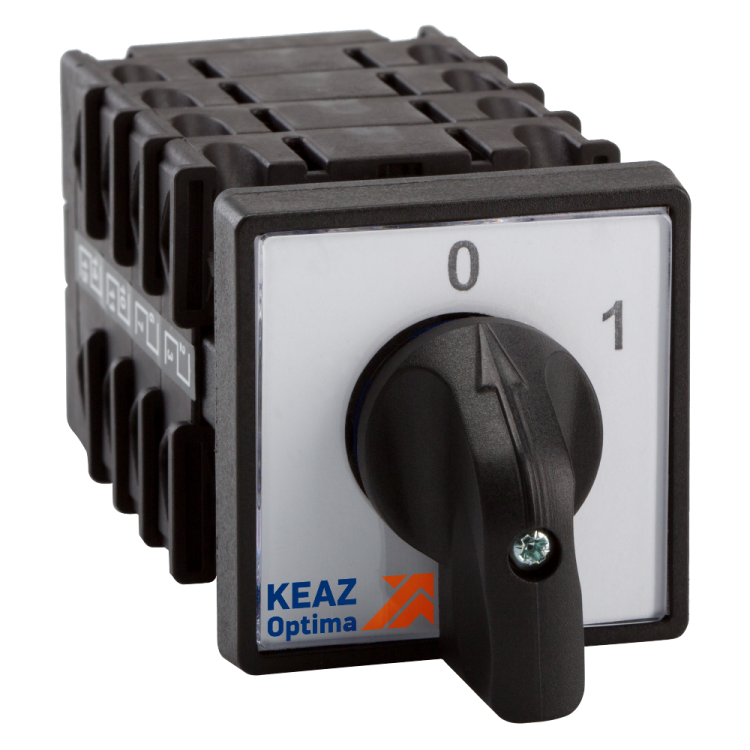

Переключатель кулачковый OptiSwitch 4G10 94 U R014 КЭАЗ 225205

Переключатель кулачковый 4G10-94-U-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой для коммутации трёхфазных цепей переменного и постоянного тока до 10 А. Применяется в системах автоматизации, управляемых аппаратах и распределительных щитах. Артикул 225205 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-94-U-R014 предназначен для ручного переключения электрических цепей в трехполюсном режиме. Четыре положения рукоятки позволяют выбирать различные схемы соединения - например, «выкл», «рабочий», «реверс», «резерв». Подходит для управления двигателями, нагревательными элементами, светильниками и другими нагрузками в промышленных установках. Устройство часто используется в станках, конвейерах, системах вентиляции и других местах, где требуется надёжное механическое переключение без автоматики.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе
• Максимальное рабочее напряжение: 690 В переменного тока - работает в сетях высокой мощности
• Число полюсов: 3 - контролирует три фазы одновременно
• Число положений рукоятки: 4 - позволяет задавать четыре состояния работы системы
• Контакты: 12 нормально открытых (НО) и 4 нормально закрытых (НЗ) - гибкая настройка логики управления
• Род тока: AC/DC - совместим с переменным и постоянным током
• Габариты передней панели: 48×48 мм - стандартизированный размер для монтажа в шкафы
• Максимальное сечение кабеля: 2,5 мм2 - подходящий диапазон для типовой проводки
• Степень защиты: IP44 - защищён от брызг воды и предметов больше 1 мм
• Климатическое исполнение: У3 - рассчитан на умеренные температурные условия (+40C макс.)
• Тип подключения: винтовые зажимы - удобна для многожильных и одножильных проводов
• Способ монтажа: на монтажную плату - требует установки через отверстие в стенке корпуса

Совместимость и монтаж

Переключатель кулачковый 4G10-94-U-R014 устанавливается в отверстие 48×48 мм в металлическом или пластиковом щите. Для фиксации используются два фиксирующих болта сзади устройства. Монтаж возможен только на вертикальной поверхности - горизонтальная установка не рекомендована. Подключение выполняется через винтовые зажимы; максимальное сечение жилы - 2,5 мм2. Перед подключением проверьте соответствие номеров контактных групп в схеме и на корпусе переключателя - каждое положение рукоятки активирует свою пару контактов. Не используйте силовые кабели большего сечения - это вызывает плохой контакт и перегрев.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ3424-068-05758109-2012. Защита IP44 обеспечивает безопасность при случайных брызгах воды и попадании сторонних частиц. Конструкция исключает самопроизвольное переключение благодаря механической фиксации каждого положения. Однако устройство не предназначено для частого оперирования под нагрузкой более 10 А - это снижает срок службы контактов. Не применяйте в средах с повышенной запылённостью, взрывоопасными газами или химически агрессивными веществами.

Преимущества

• Высокая надёжность механической конструкции - нет электроники, которая может выйти из строя
• Ясная визуализация текущего положения - рукоятка имеет четкие фиксаторы и легко определяется на глаз
• Широкий диапазон напряжений - можно использовать как в бытовых, так и в промышленных сетях
• Гибкость контактной группы - 16 контактов позволяют реализовать сложные алгоритмы управления без внешнего реле
• Совместимость с сериями OptiSwitch 4G - замена аналогичных моделей без изменения посадочных

Ограничения применения

• Не частых переключений под нагрузкой - свыше 10–15 раз в час снижает долговечность контактов
• Не предназначен для автономного управления - требует ручного воздействия
• Не герметичен - IP44 недостаточно для помещений с высокой влажностью или мойкой оборудования
• Не поддерживает дистанционное управление - нельзя интегрировать в PLC без дополнительных интерфейсов
• Не следует применять в условиях температур ниже −25 C - материал рукоятки теряет эластичность

Примеры использования

• Переключение направления вращения электродвигателя насоса - одно положение “вперёд”, другое “назад”
• Выбор режима работы печи: “низкий”, “средний”, “высокий”, “выключен”
• Аварийное отключение питания станка через кнопку “стоп” в одном из четырёх положений
• Резервирование двух источников питания - переключение между основным и запасным питанием

Практические советы

• Перед установкой обязательно проверьте схему контактов - она указана на корпусе рядом с каждой клеммой
• При затяжке винтов не переусердствуйте - давление выше нормы деформирует медные контакты
• Для частого обслуживания лучше выбрать модель с прозрачной крышкой - хотя здесь её нет, следите за состоянием контактов регулярно
• Если нужна защита от случайного включения - дополнительно установите предохранительный колпачок или замок на рукоятку
• При замене старого переключателя - сравните количество НО и НЗ контактов: этот вариант (12+4) даёт наибольшую свободу проектирования
