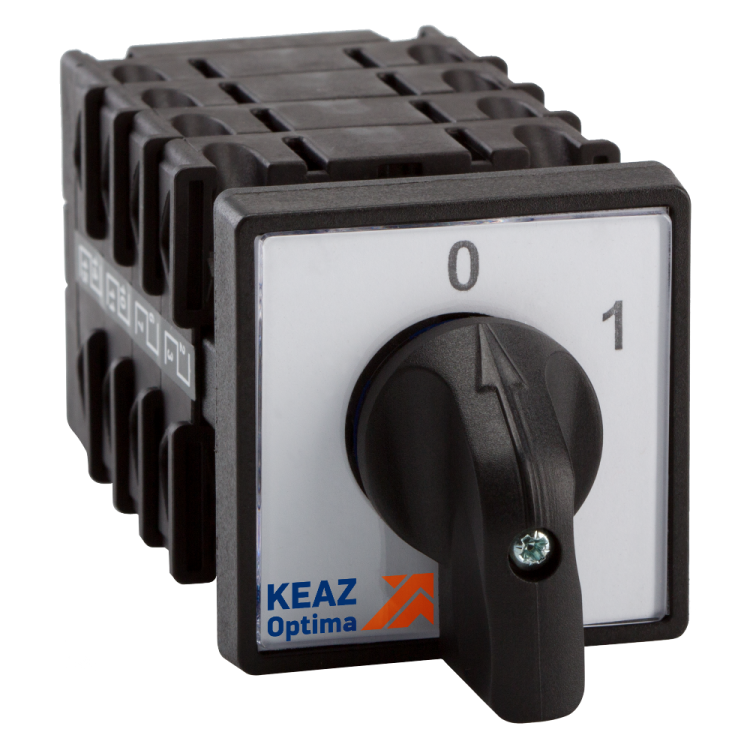

Переключатель кулачковый OptiSwitch 4G10 75 U S1 R014 КЭАЗ 225177

Переключатель кулачковый 4G10-75-U-S1-R014 от КЭАЗ - компактное встраиваемое устройство с четырьмя полюсами и трёхпозиционной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Модель из серии OptiSwitch 4G подходит для управления оборудованием в условиях повышенной запылённости и влаги благодаря защите IP65.

Назначение и область применения

Переключатель кулачковый 4G10-75-U-S1-R014 используется для ручного переключения электрических цепей в три положения: «вкл.-выкл.-вкл.» с нейтральным положением посередине. Подходит для управления двигателями, нагревателями, светильниками и другими нагрузками, где требуется безопасное отключение и возможность выбора режима работы. Часто применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах промышленного оборудования.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе;
• Максимальное рабочее напряжение: 690 В - работает как в сетях переменного (AC), так и постоянного (DC) тока;
• Число полюсов: 4 - одновременно управляет четырьмя электрическими цепями;
• Количество положений: 3 - два активных и одно нейтральное (выключенное);
• Контакты: 8 нормально открытых (НО), 0 нормально закрытых (НЗ) - замыкаются только при переводе рукоятки в нужное положение;
• Подключение: винтовые зажимы - надёжное соединение с проводами до 2,5 мм2;
• Степень защиты: IP65 - полностью герметична от пыли и устойчива к струям воды;
• Габариты передней панели: 48×48 мм - совместима со стандартными отверстиями в панелях;
• Климатическое исполнение: У3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 90%;
• Тип установки: монтажная плата - крепится через отверстие в стенке шкафа или панели;
• Род тока: AC/DC - универсальность для различных типов нагрузок;
• Уплотнительная муфта - обеспечивает герметичность при установке в отверстие.

Совместимость и монтаж

Переключатель кулачковый 4G10-75-U-S1-R014 устанавливается в отверстие 48×48 мм в металлической или пластиковой панели. Для герметизации используется входящая в комплект уплотнительная муфта - её необходимо правильно надеть на корпус перед вставкой. После установки контакты подключаются винтовыми зажимами: максимальное сечение жилы - 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Перед первым включением проверьте соответствие напряжения сети заявленным 690 В и тока - 10 А.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ3424-068-05758109-2012. Конструкция исключает случайное включение при выключенном положении благодаря механической фиксации рукоятки. Защита IP65 позволяет применять устройство в помещениях с высокой влажностью, на улице или в местах с частыми мойками оборудования. Отсутствие НЗ-контактов снижает риск аварийного замыкания при отказе механизма.

Преимущества

• Нейтральное положение - безопасное отключение без риска самопроизвольного включения;
• Высокая степень защиты IP65 - долговечность в сложных условиях;
• Универсальный род тока (AC/DC) - один прибор для разных задач;
• Фиксированная конструкция - минимум движущихся деталей, что снижает вероятность выхода из строя;
• Совместимость с сериями OptiSwitch 4G - легко заменить аналогичными моделями при ремонте.

Ограничения применения

• Не предназначена для частого переключения более 10–15 раз в час - возможен быстрый износ контактной группы;
• Не подходит для управления мощными двигателями выше 5,5 кВт без предварительного учёта пусковых токов;
• Отсутствие НЗ-контактов ограничивает возможности создания сложных схем управления - нельзя реализовать функции «остановка при размыкании»;
• Не рекомендовано использование в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам.

Примеры использования

• Управление направлением вращения малого электродвигателя (вперёд - стоп - назад);
• Выбор режима работы печи: «низкая мощность» - «выключено» - «высокая мощность»;
• Переключение питания между основным и резервным источником в щите управления;
• Локальная кнопка экстренной остановки с возможностью возврата в рабочее состояние после осмотра.

Практические советы

• При монтаже используйте только медные провода сечением до 2,5 мм2 - алюминий не допускается;
• Обязательно затягивайте винты усилием руками, без инструментов - переусилие повредит контактную группу;
• Проверяйте наличие нейтрального положения перед вводом в эксплуатацию - это важно для безопасности;
• При необходимости замены - можно использовать другие модели серии OptiSwitch 4G с таким же количеством полюсов и контактов;
• Для внешнего контроля состояния переключателя 4G10-75-U-S1-R014 рекомендуется установить сигнализирующие лампы рядом с панелью.
