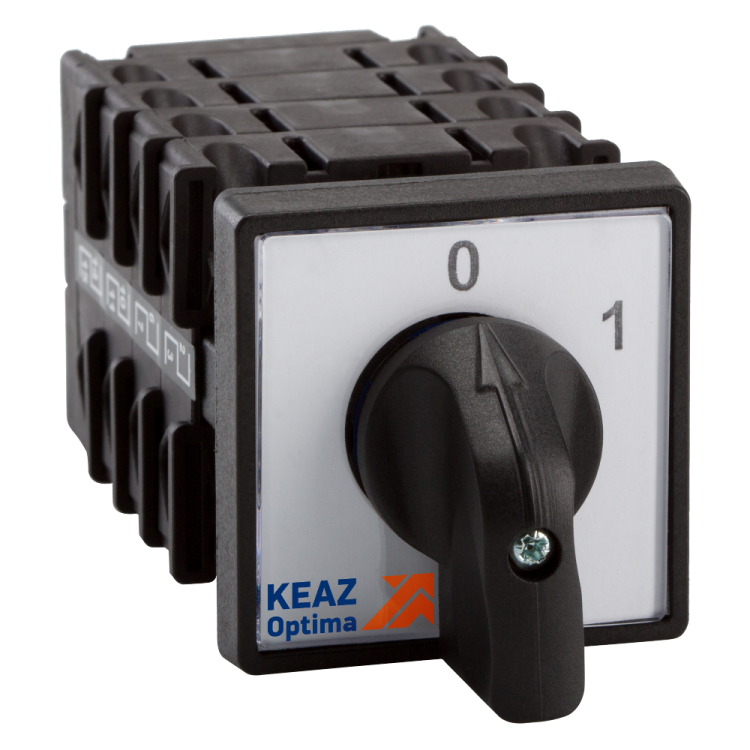

Переключатель кулачковый OptiSwitch 4G10 77 U R014 КЭАЗ 225072

Переключатель кулачковый 4G10-77-U-R014 от КэАз - компактное встраиваемое устройство с шестью полюсами и трёхпозиционной поворотной рукояткой, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Модель из серии OptiSwitch 4G подходит для управления оборудованием в условиях повышенной запылённости и влажности.

Назначение и область применения

Переключатель кулачковый 4G10-77-U-R014 используется для ручного переключения нескольких электрических цепей одновременно. Благодаря наличию нейтрального положения и возможности измерения между фазами, он применяется в системах управления двигателями, конвейерами, насосами и другим промышленным оборудованием, где требуется безопасное отключение питания и контроль состояния сети.

Технические характеристики

• Тип: кулачковый переключатель
• Число полюсов: 6
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В
• Род тока: AC/DC
• Количество положений рукоятки: 3 (включает нейтральное)
• Контакты: 12 нормально замкнутых (НО), 0 нормально открытых (НЗ)
• Габариты передней панели: 48×48 мм
• Степень защиты: IP44 (защита от брызг воды и предметов >1 мм)
• Способ монтажа: на монтажную плату
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-77-U-R014 монтируется в щитовые корпуса через отверстие 48×48 мм. Для установки необходима монтажная плата с соответствующими креплениями. Подключение осуществляется винтовыми зажимами - допускаются провода сечением до 2,5 мм2. Обращайте внимание на плотность затяжки: недостаточно жёсткий контакт вызывает нагрев, слишком сильная затяжка - деформацию клеммы. Перед сборкой проверьте совпадение номеров контактов с принципиальной схемой - все 6 полюсов имеют 12 НО-контактов, что позволяет реализовать сложные логические функции без внешних реле.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает надёжную работу в помещениях с возможностью попадания брызг воды и пыли. Конструкция исключает случайное включение при работе - рукоятка имеет фиксированные позиции. Применение в сетях выше 690 В или токов свыше 10 А запрещено - это может привести к оплавлению контактов и выходу устройства из строя.

Преимущества

• Шестиполюсная конструкция позволяет управлять сразу несколькими цепями одним движением - снижается количество аппаратов в щите.
• Наличие нейтрального положения даёт возможность полностью отключить питание оборудования без риска самопроизвольного включения.
• Возможность измерения между фазами упрощает диагностику напряжения без дополнительных тестеров.
• Высокая механическая прочность и долгий срок службы за счёт металлических кулачков и качественных контактов.
• Совместим со стандартными монтажными платами и панелями 48×48 мм - легко интегрируется в существующую автоматику.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует взрывозащита.
• Не рекомендован для частого переключения более 10–15 раз в час - высокая нагрузка сокращает срок службы контактов.
• IP44 не гарантирует герметичность; не использовать в местах с прямым потоком воды или влажностью выше 90 %.
• Нет НЗ-контактов - нельзя применять там, где нужна активация цепи при включении (например, сигнализация включения).
• Не поддерживает автономное управление - требует ручного воздействия.

Примеры использования

• Управление направлением вращения трёхфазного двигателя: “вперёд” - “стоп” - “назад”.
• Выбор режима работы станка: “ручной” - “выкл.” - “автоматический”.
• Переключение между двумя источниками питания (основной / резервный) с контролем напряжения между фазами.
• Локальный выключатель для обслуживания оборудования в ремонтном участке.

Практические советы

• При монтаже используйте кабели с медными жилами - алюминиевые плохо подходят для винтовых зажимов этого типа.
• Обязательно пометьте каждый контакт после подключения - 12 НО-контактов легко спутать без маркировки.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление увеличивает переходное сопротивление.
• Для удобства обслуживания можно установить предохранители на входе каждой фазы - хотя переключатель рассчитан на 10 А, он не является защитным аппаратом.
• При использовании в холодных условиях (ближе к нижнему порогу У3) убедитесь, что механизм свободно перемещается - смазка внутри не предусмотрена, но не должна быть забита пылью.
