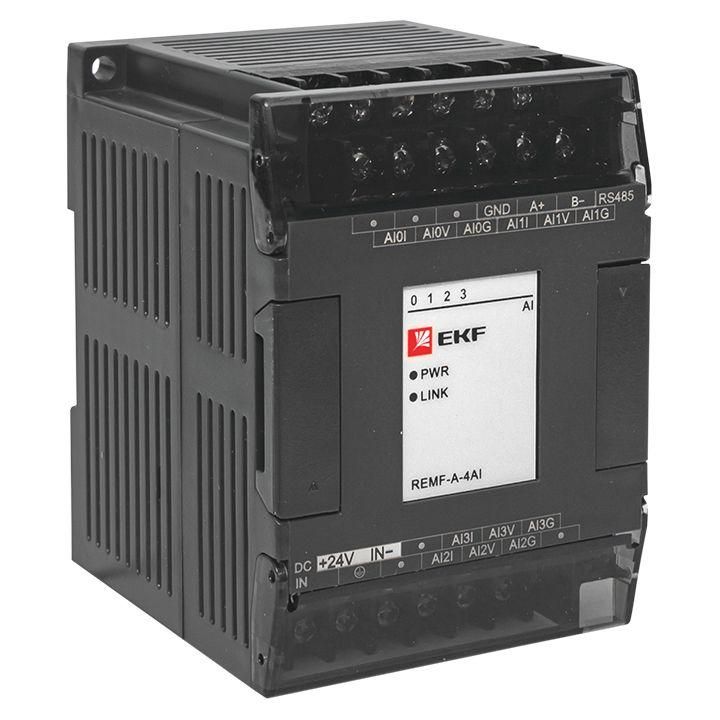

Модуль аналогового ввода REMF 4 PRO-Logic (без поверки) EKF REMF-A-4AI

Модуль аналогового ввода ПЛК 4 аналоговых входа, 0 аналоговых выходов, с входом по напряжению от EKF в серии PRO-Logic (артикул remf-a-4ai) предназначен для сбора аналоговых сигналов с датчиков и передачи их в систему автоматизации через интерфейс RS-485. Он работает как удалённый модуль расширения для ПЛК PRO-Logic и других устройств, поддерживающих Modbus.

Назначение и область применения

Модуль remf-a-4ai используется для подключения аналоговых датчиков, которые выдают сигналы по напряжению или току — например, термопреобразователи, датчики давления, уровнемеры, потенциометры. Он преобразует эти сигналы в цифровые данные и отправляет их на контроллер или SCADA-систему через RS-485. Подходит для установки в цепях автоматизации на производстве, в системах теплоснабжения, водоснабжения, вентиляции и на конвейерах.

Технические характеристики

• Количество аналоговых входов: 4
• Аналоговые выходы: отсутствуют
• Поддерживаемые типы входных сигналов: напряжение и ток (конфигурируемые)
• Интерфейс связи: RS-485
• Протоколы: Modbus RTU / ASCII
• Совместимость: исключительно с устройствами серии PRO-Logic и другими устройствами, поддерживающими Modbus RTU/ASCII
• Питание: обеспечивается через шину RS-485 (не требует отдельного источника питания)

Совместимость и монтаж

Модуль remf-a-4ai устанавливается как удалённый узел в сети PRO-Logic. Для подключения требуется:

• Шина RS-485 с правильной топологией (линейная, без ответвлений)
• Настройка адреса устройства (DIP-переключателями или программно)
• Правильное подключение A/B проводов RS-485
• Заземление корпуса при необходимости (по требованиям помехозащищённости)

Не подключайте к шине более 32 устройств одновременно — это предельная нагрузка для RS-485. Каждый вход можно настроить на диапазон напряжения (например, 0–10 В) или тока (4–20 мА) через ПО конфигуратора.

Безопасность и стандарты

Устройство соответствует нормам EMC для промышленной среды. Защита от перегрузок и коротких замыканий реализована на уровне входов. Сертификаты соответствия указываются в документации EKF — рекомендуется проверять наличие сертификата ГОСТ Р и ЕАЭС при использовании в регулируемых отраслях.

Преимущества

• Гибкая настройка каждого из четырёх входов — можно смешивать сигналы напряжения и тока на одном модуле
• Работает без внешнего источника питания за счёт энергии шины RS-485
• Простой монтаж и интеграция в существующие системы на базе PRO-Logic
• Стандартный протокол Modbus позволяет работать с любым ПО верхнего уровня — WinCC, Ignition, OpenSCADA и др.

Ограничения применения

• Не поддерживает аналоговые выходы — нельзя использовать для управления исполнительными механизмами
• Требует наличия активного Master-устройства (PLC, HMI, компьютер) для опроса данных
• Не рассчитан на работу в условиях повышенной вибрации или взрывоопасной среды — не имеет взрывозащиты
• Чувствителен к качеству шины RS-485: плохая экранировка или длинные кабели без терминаторов вызывают ошибки связи

Примеры использования

• Сбор температур с четырёх термопреобразователей 4–20 мА на участке нагрева печи
• Контроль уровня жидкости в трёх ёмкостях и давления в трубопроводе через датчики 0–10 В
• Интеграция с SCADA-системой для мониторинга параметров в насосной станции
• Подключение к панели оператора PRO-Screen для отображения реальных значений на экране

Практические советы

• Перед первым запуском обязательно настройте каждый канал через конфигуратор PRO-Logic — выберите тип сигнала (напряжение/ток) и диапазон
• Используйте экранированный двужильный кабель с заземлением экрана только на одной стороне (обычно у контроллера)
• Добавьте терминирующие резисторы 120 Ом на крайние точки шины RS-485 при длине кабеля более 50 метров
• Если возникают сбои связи — проверьте полярность A/B, уровень шума и количество устройств на шине
• Для точности измерений используйте датчики с одинаковым классом точности и избегайте прокладки кабелей рядом с силовыми линиями
