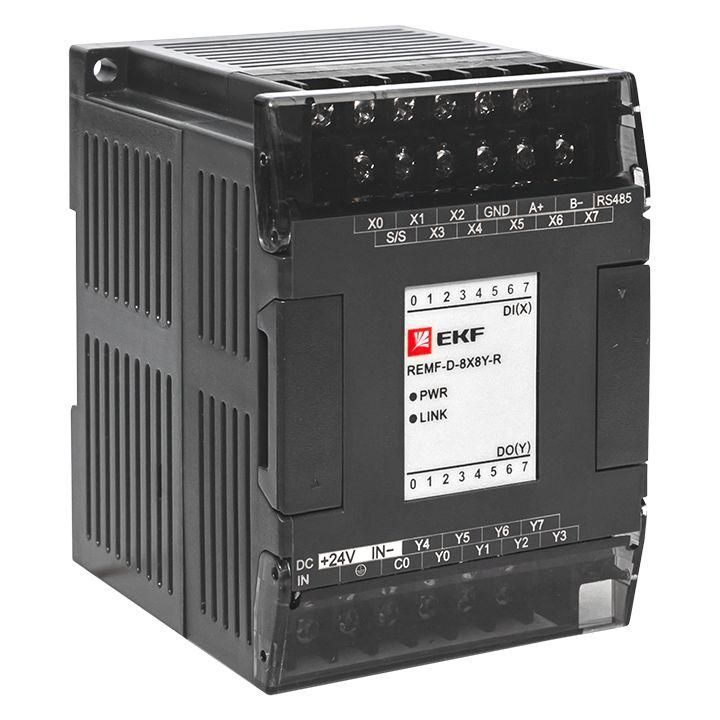

Модуль дискретного в/в REMF 8/8 PRO-Logic | REMF-D-8X8Y-R EKF

Модуль дискретного ввода и вывода REMF 8/8 PRO-Logic от EKF предназначен для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации. Этот модуль работает как удалённый узел связи через RS-485 и поддерживает протоколы Modbus, что делает его универсальным решением для интеграции в промышленные системы на базе ПЛК, SCADA или панелей оператора.

Назначение и область применения

Модуль дискретного ввода и вывода REMF 8/8 PRO-Logic используется для подключения цифровых сигналов в системах автоматического управления. Он собирает информацию с 8 входов (например, с кнопок, датчиков положения, концевиков) и управляет 8 выходами (реле), которые могут включать/выключать свет, насосы, клапаны, вентиляторы и другие устройства. Применяется в цепях, где требуется надёжная изоляция между слаботочным контроллером и силовой нагрузкой.

Технические характеристики

• Количество цифровых входов: 8 (постоянный ток DC, 24 В)
• Количество цифровых выходов: 8 (релейные, механические контакты)
• Напряжение питания: 24 В постоянного тока
• Интерфейс связи: RS-485
• Поддерживаемые протоколы: Modbus RTU, Modbus ASCII
• Тип выхода: реле - гальваническая развязка, коммутация переменного и постоянного тока

Совместимость и монтаж

Модуль дискретного ввода и вывода REMF 8/8 PRO-Logic совместим со всеми устройствами серии PRO-Logic, включая ПЛК и панели PRO-Screen. Также он легко интегрируется в любую SCADA-систему или программное обеспечение, поддерживающее Modbus RTU/ASCII. Для подключения используются клеммы на корпусе - провода зачищаются до 0,5–2,5 мм2. Питание подаётся на клеммы +24V и GND. Коммуникационные линии A/B RS-485 подключаются к соответствующим контактам. Устройство монтируется на DIN-рейку 35 мм.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Релейные выходы обеспечивают гальваническую развязку между управляющей цепью и нагрузкой, снижая риск повреждения контроллера. Напряжение питания 24 В DC безопасно для персонала и соответствует промышленным нормам. Сертификаты и соответствие ГОСТ/IEC указаны в документации производителя - рекомендуется проверить перед установкой в регулируемых объектах.

Преимущества

• Гальваническая развязка релейных выходов - позволяет управлять нагрузками любого типа (AC/DC), включая высокие токи и индуктивные устройства
• Стандартный интерфейс RS-485 с поддержкой Modbus - обеспечивает совместимость с широким спектром систем автоматизации
• Универсальное питание 24 В DC - совпадает с распространённым уровнем напряжения в промышленных системах
• Физически компактный размер - удобен для установки в щитах с ограниченным местом

Ограничения применения

• Не подходит для аналоговых сигналов - только дискретные (вкл./выкл.) состояния
• Выходы - реле, поэтому имеют ограниченную долговечность (обычно 100 000–1 млн циклов); не подходят для частой коммутации (более 10 раз в секунду)
• Требуется внешний источник питания 24 В DC - сам модуль не вырабатывает энергию
• Не имеет встроенной защиты от перенапряжений - при работе в условиях помех рекомендуется использовать фильтры и оптопары на входах

Примеры использования

• Управление освещением и вентиляцией на участках производства
• Сбор сигнала с концевых выключателей на конвейере
• Контроль наличия материала в бункерах через датчики уровня
• Автоматическое включение насосов при достижении порогового уровня жидкости
• Интеграция в существующую SCADA-систему без замены основного ПЛК

Практические советы

• При подключении релейных выходов к индуктивным нагрузкам (катушки, двигатели) используйте демпферные диоды или RC-цепочки для продления срока службы контактов
• Для надёжной связи по RS-485 соблюдайте правильную терминацию (резисторы 120 Ом на концах шины) и используйте экранированный кабель
• Проверьте адрес устройства (по умолчанию - 1) перед запуском; изменяйте через ПО, если система требует нескольких модулей
• Учитывайте максимальный ток реле - обычно до 10 А при 250 В AC / 30 В DC; не превышайте указанные значения
• Модуль REMF 8/8 PRO-Logic от EKF можно использовать как самостоятельное устройство - не обязательно иметь ПЛК PRO-Logic, достаточно любой системы с Modbus-интерфейсом
