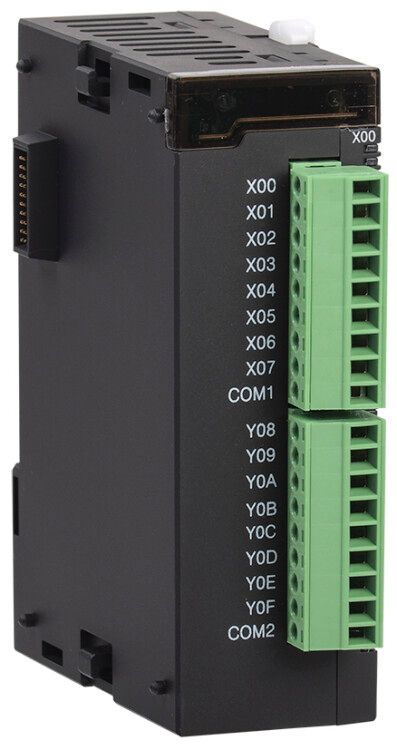

Модуль расширения дискрет. входами/выходами; 8 входов/8 выходов (реле макс. ток 2А); 24 VDC ONI PLC-S-EXD-0808 IEK

Модуль расширения дискретных входов/выходов 8DI/8DO 24 ВDC серии ONI - компактное устройство для увеличения количества цифровых каналов в системах на базе ПЛК ONI S. Устанавливается на DIN-рейку, питается от 24 В постоянного тока и обеспечивает надёжную работу в промышленной среде.

Назначение и область применения

Модуль расширения дискретных входов/выходов 8DI/8DO 24 ВDC серии ONI предназначен для расширения возможностей программируемого логического контроллера ONI S. Он позволяет подключить до 8 внешних дискретных сигналов на вход (например, кнопки, датчики положения) и управлять до 8 нагрузками на выходе через реле (например, контакторы, световые индикаторы, насосы).

Подходит для автоматизации оборудования: станков, конвейеров, систем вентиляции, малых АСУ ТП. Особенно эффективен там, где требуется минимизировать изменения основного ПЛК, сохранив гибкость управления.

Технические характеристики

• Количество входов: 8 дискретных (DI), напряжение 24 В DC
• Количество выходов: 8 релейных (DO), коммутируемый ток до 2 А
• Тип выхода: механические реле - поддерживают AC и DC
• Напряжение питания: 24 В постоянного тока (DC)
• Задержка обработки сигнала: 10 мс (вход и выход)
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не предназначено для влаги
• Рабочий температурный диапазон: от –10 C до +65 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: штепсельный разъём - быстрая установка и замена
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль расширения дискретных входов/выходов 8DI/8DO 24 ВDC серии ONI совместим исключительно с ПЛК серии ONI S. Подключение осуществляется через специальный шлейфовый разъём - он фиксируется на корпусе контроллера и передаёт данные и питание. Сам модуль крепится на DIN-рейку рядом с ПЛК. Кабели подключаются к клеммам на лицевой стороне: входы - к контактам IN1–IN8, выходы - к OUT1–OUT8. Максимальное сечение жил - 1,5 мм2; более толстые провода не подходят.

Не требует программирования - работает сразу после подключения к ПЛК. Программа контроллера должна быть настроена на работу с расширением (обычно - адресация I/O по умолчанию).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленной автоматики. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги, брызг или пыли в больших количествах. Для работы в условиях повышенной влажности или загрязнения рекомендуется использовать в закрытых щитах.

Преимущества

• Штепсельное подключение - возможность быстрой замены без перепайки проводов
• Релейные выходы - работают с любыми типами нагрузок: переменным и постоянным током, активными и реактивными
• Небольшие задержки (10 мс) - достаточны для большинства задач автоматизации
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Простая интеграция с ПЛК ONI S - не требует дополнительных настроек или прошивок

Ограничения применения

• Не поддерживает аналоговые сигналы - только дискретные (вкл./выкл.)
• Выходной ток ограничен 2 А - нельзя управлять мощными двигателями или нагревателями без промежуточных контакторов
• IP20 - нельзя использовать вне электрошкафа или в сырых помещениях
• Совместим только с ПЛК ONI S - не работает с другими брендами (Siemens, Allen-Bradley, Schneider и др.)
• Задержка 10 мс может быть недопустима для высокоскоростных процессов (например, точная синхронизация нескольких осей)

Примеры использования

• На конвейере: 8 входов - датчики наличия продукта, 8 выходов - управление моторами, зуммерами, клапанами
• В системе вентиляции: входы - датчики открытости люков, выходы - включение вытяжных вентиляторов
• В тестовой станции: входы - кнопки старта/стоп, выходы - индикация готовности и аварии

Практические советы

• Перед монтажом проверьте соответствие модели ПЛК - модуль работает только с ONI S, а не с другими сериями ONI
• При подключении реле - учтите, что они имеют механический износ. Для частых включений (>10 тыс. циклов) рассмотрите использование твердотельных реле
• Используйте экранированные кабели для входов, если есть помехи от силового оборудования
• Не забудьте правильно промаркировать все кабели - 8 входов и 8 выходов легко спутать без меток
• При длительном хранении - храните в сухом месте, температура не ниже –10 C
