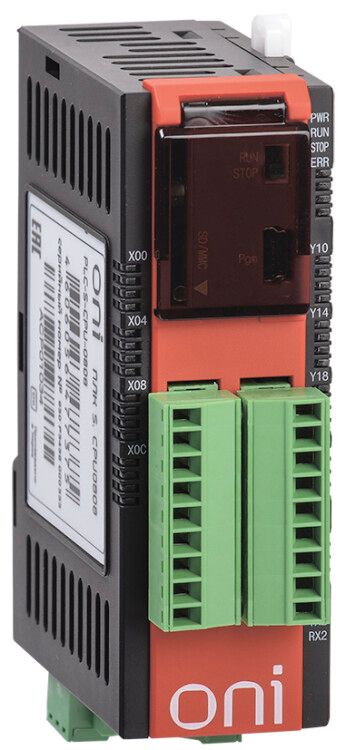

Программируемый логический контроллер ONI ПЛК S. CPU0808 - PLC-S-CPU-0808 IEK

Программируемый логический контроллер ПЛК CPU0808 серии ONI с 8 дискретными входами (Sink/Source), 8 дискретными выходами (реле), интегрированным интерфейсом RS232C (24 ВDC) предназначен для управления простыми автоматическими циклами на базе дискретных сигналов. Модуль работает как самостоятельное головное устройство, обрабатывает программы и обеспечивает взаимодействие через последовательный интерфейс.

Назначение и область применения

Программируемый логический контроллер ПЛК CPU0808 серии ONI используется для реализации логических алгоритмов в малых и средних системах автоматизации. Подходит для задач, где требуется управление кнопками, датчиками, реле, световой сигнализацией, насосами, клапанами и другими исполнительными механизмами с дискретным сигналом. Применяется в пищевой промышленности, машиностроении, ЖКХ, на конвейерах, в системах вентиляции и освещения.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (24 VDC)
• Цифровые входы: 8 шт., поддерживают режимы Sink и Source
• Выходы: 8 релейных контактов (не транзисторные)
• Интерфейсы: один RS232, один USB
• Поддержка протокола MODBUS RTU - да
• Максимальное количество таймеров и счетчиков: 512 каждый
• Рабочий диапазон температур: от –10 C до +65 C
• Степень защиты корпуса: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Сечение проводов: макс. 1,5 мм2
• Объём внутренней памяти: 0 Кбайт (программа хранится во внешнем устройстве)
• Аналоговые входы/выходы: отсутствуют
• Время выполнения одной бинарной команды: 0 мс (реальное время зависит от сложности программы)
• Максимальное расширение: до 368 цифровых точек и 44 аналоговых точек через модули расширения

Совместимость и монтаж

Программируемый логический контроллер ПЛК CPU0808 серии ONI устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы. Все входы и выходы имеют фиксированные номера - расширение возможно за счёт подключения дополнительных модулей ввода/вывода. Интерфейс RS232 позволяет напрямую подключить ПЛК к компьютеру для прошивки и диагностики. USB-порт служит для передачи файлов и обновления прошивки. Устройство совместимо со шлюзами Modbus TCP/IP и другими системными шинами через сторонние адаптеры.

Безопасность и стандарты

Программируемый логический контроллер ПЛК CPU0808 серии ONI соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита IP20 исключает использование в условиях повышенной запылённости или сырости без дополнительной герметизации. Гарантийный срок - 12 месяцев.

Преимущества

• Поддержка двух типов входов (Sink/Source) - гибкая совместимость с различными датчиками
• Релейные выходы позволяют коммутировать нагрузки переменного и постоянного тока до 2 А
• Встроенная поддержка Modbus - легко интегрируется в существующие системы контроля
• USB и RS232 одновременно - удобство программирования и связи с HMI
• Широкий температурный диапазон - надёжная работа в неотапливаемых помещениях

Ограничения применения

• Отсутствие аналоговых входов/выходов - нельзя работать с датчиками давления, температуры, уровня без внешних модулей
• Нулевой объем собственной памяти - требует обязательного сохранения программы на ПК или SD-карте (при использовании совместимого оборудования)
• Нет Ethernet, Wi-Fi, RS485 - невозможна организация сети из нескольких ПЛК без дополнительных преобразователей
• Не предназначена для работы в условиях высокой вибрации, перепадов напряжения выше +-10%
• Запрещено применение вне помещений или в местах с возможностью попадания жидкостей

Примеры использования

• Автоматизация станка: включение двигателя после замыкания двери, остановка при срабатывании аварийной кнопки
• Система освещения: включение света по таймеру в ночное время, выключение при наличии движения
• Контроль работы насоса: включение при уровне ниже установленного, отключение при достижении верхнего предела
• Управление конвейером: последовательный запуск участков по сигналу с фотоэлемента

Практические советы

• Перед установкой проверьте полярность подключения входов - режим Sink/Source влияет на правильную работу датчиков
• Для долговечности реле не нагружайте их сверх допустимых значений (до 2 А, 250 ВAC); используйте промежуточные реле при работе с мощными нагрузками
• При подключении к RS232 используйте экранированный кабель, особенно при длинных линиях (>10 м)
• Часто забывают, что ПЛК CPU0808 серии ONI не имеет своей памяти - всегда делайте резервную копию программы на компьютере
• Для масштабирования проекта выбирайте модули расширения того же семейства ONI - они гарантированно совместимы
