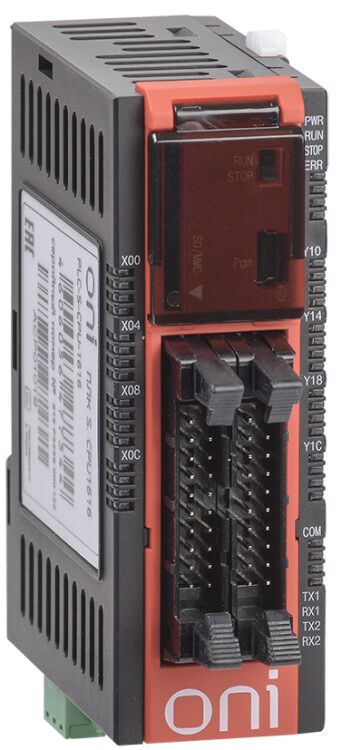

Программируемый логический контроллер ONI ПЛК S. CPU1616 с WEB сервером - PLC-S-CPU-1616-SD IEK

Программируемый логический контроллер ПЛК CPU1616-SD серии ONI - компактное головное устройство для управления автоматизированными процессами на базе 24 В постоянного тока. Обладает встроенными цифровыми входами и выходами, двумя последовательными интерфейсами и Ethernet, что делает его универсальным решением для задач промышленной автоматизации. Артикул plc-s-cpu-1616-sd подходит для замены устаревших моделей и интеграции в существующие системы.

Назначение и область применения

Программируемый логический контроллер ПЛК CPU1616-SD серии ONI предназначен для выполнения логических и временных операций в системах автоматизации. Он управляет исполнительными устройствами - клапанами, двигателями, световыми индикаторами, реле - на основе заранее записанной программы. Подходит для установки на станках, конвейерах, системах вентиляции, насосных станциях и другом оборудовании, где требуется надёжная работа в условиях промышленной среды.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Цифровые входы: 16 шт., поддержка Sink/Source - совместимы с различными типами датчиков
• Цифровые выходы: 16 шт., транзисторные, максимальный ток 0,2 А на каждый - для управления маломощными нагрузками
• Интерфейсы связи:
  • Ethernet 10/100 Мбит/с - для подключения к сети и удалённого доступа
  • RS232C - для подключения ПК или терминалов
  • RS485 - для организации многоточечной сети Modbus RTU
• Карты памяти: поддержка SD/MMC - для сохранения программ, настроек и логов
• USB-порт: 1 шт. - для прошивки, диагностики и передачи файлов
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и воды
• Рабочий температурный диапазон: от -10 C до +65 C
• Время обработки команды: 0 мс - указывает на высокую скорость цикла, реальное время зависит от сложности программы
• Память: 0 Кб - внутренняя память отсутствует; все данные хранятся на SD-карте
• Максимальное количество I/O точек: до 384 цифровых и 44 аналоговых через расширение
• Таймеры и реле времени: до 512 единиц каждое

Совместимость и монтаж

Программируемый логический контроллер ПЛК CPU1616-SD серии ONI монтируется на DIN-рейку шириной 35 мм. Устройство является модульным - его можно дополнять расширительными модулями по шине, чтобы увеличить количество входов/выходов. Поддерживает работу с другими системными шинами, включая PROFIBUS, CANopen и другие, при наличии соответствующего модуля расширения. Для подключения к сети Ethernet используйте экранированный кабель Cat5e/Cat6. Все соединения выполняются через винтовые клеммы. USB-порт позволяет подключить флеш-накопитель или напрямую к компьютеру для загрузки программы.

Безопасность и стандарты

Программируемый логический контроллер ПЛК CPU1616-SD серии ONI соответствует требованиям безопасности для промышленного оборудования. Поддерживает протоколы MODBUS RTU/TCP, TCP/IP и EtherNet/IP - обеспечивая совместимость с большинством SCADA-систем и HMI-терминалов. Сертифицирован для работы в электрооборудовании класса IP20. Гарантийный срок - 12 месяцев.

Преимущества

• Встроенный Ethernet и два последовательных порта позволяют подключать контроллер сразу к нескольким сетям и устройствам без внешних адаптеров
• Поддержка SD/MMC-карт даёт возможность хранить программы, резервные копии и журналы событий даже при отсутствии внутренней памяти
• Входы Sink/Source обеспечивают гибкость подключения различных датчиков - от NPN до PNP
• Высокая плотность I/O: 32 точки в одном корпусе снижают потребность в дополнительных модулях
• Широкий диапазон температур позволяет использовать контроллер в неотапливаемых помещениях и на открытых площадках

Ограничения применения

• Не предназначена для управления мощными нагрузками - выходы транзисторные, максимум 0,2 А. Для двигателей, нагревателей или реле требуются внешние коммутирующие устройства
• IP20 - нельзя устанавливать во влажных, запылённых или агрессивных средах без дополнительной защиты (корпуса IP54+)
• Отсутствие внутренней памяти - при отключении питания и отсутствии SD-карты контроллер не сможет работать
• Нулевое время обработки указано условно - фактическая скорость зависит от объёма программы и количества операций
• Нет аналоговых входов/выходов - для измерений температуры, давления или уровня нужны дополнительные модули

Примеры использования

• Автоматизация линии розлива жидкости - контроль уровней, включение насосов, управление клапанами
• Система вентиляции в помещении - регулирование скорости вентиляторов по температуре с датчиков
• Контроль доступа на участке - считывание RFID-меток, управление замком, отправка сигнала на сервер
• Конвейер с датчиками положения - синхронизация движения, остановка при перегрузке
• Сбор данных с нескольких датчиков через RS485 и передача в облачную платформу через Ethernet

Практические советы

• Всегда используйте качественную SD-карту (класс 10, рекомендовано Samsung/SanDisk) - она хранит всю программу и настройки
• При подключении датчиков проверьте тип выхода (Sink или Source) - неверное подключение приведёт к отказу сигнала
• Для Ethernet-соединения применяйте экранированный кабель и заземлите экран на стороне контроллера
• Перед первым запуском сделайте резервную копию прошивки на USB-флешку - это сэкономит время при аварийном восстановлении
• Если планируете расширение - выбирайте модули от того же производителя (ONI), чтобы гарантировать совместимость шины
• Не забывайте о тепловом режиме: при температуре выше 50 C возможны сбои - обеспечьте вентиляцию вокруг корпуса
