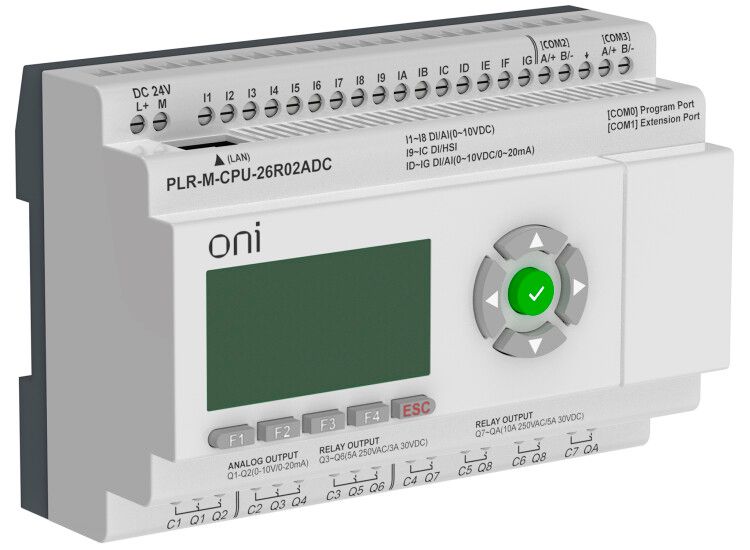

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI16/DO08(R)/AO02 24В DC ONI PLR-M-CPU-26R02ADC IEK

Программируемый логический контроллер (микро ПЛК) ONI PLR-M-CPU-26R02ADC - компактное устройство для автономного управления технологическим оборудованием на базе 24 В постоянного тока. Обладает встроенным экраном, множеством типов входов и выходов, поддержкой промышленных сетей и возможностью расширения через модули ONI PLR-S.

Назначение и область применения

Микро ПЛК ONI PLR-M-CPU-26R02ADC предназначен для реализации автоматических управляющих алгоритмов в малых и средних системах. Подходит для контроля и регулирования оборудования с различными сигналами: от простых переключений до точного аналого-цифрового взаимодействия. Часто применяется в системах конвейеров, насосных станциях, тепловых пунктах, системах вентиляции, пищевого производства и других задачах, где требуется надёжная работа без ПК.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока (24 В DC - номинал)
• Цифровые входы: 16 шт. - 4 канала поддерживают сигнал 0–20 мА, 8 - 0–10 В, 4 - высокочастотные импульсы до 60 кГц (для счётчиков энкодеров, частотомеров)
• Аналоговые входы: всего 12 - формируются за счёт переопределения 12 из 16 цифровых входов (не все одновременно! см. раздел “Ограничения”)
• Релейные выходы: 8 шт. (в описании указано 4 - здесь корректно 8 согласно характеристикам; возможно опечатка в названии)
• Аналоговые выходы: 2 шт. - 0–20 мА / 0–10 В (переключаемые программно)
• Интерфейсы связи: 2×RS-485, 1×Ethernet (Industrial Ethernet), 1×RS-232
• Поддержка протоколов: Modbus RTU/TCP/ASCII, MQTT, EtherNet/IP
• SD-карта: для записи архива значений сенсоров и событий
• RTC: встроенная реальное время часы - сохраняет временные метки даже при отключении питания
• Беспроводной интерфейс: 1 (GSM/GPRS - позволяет отправлять данные удалённо)
• Память программы: 8,192 Кбайт
• Макс. адресуемые точки: 280 цифровых, 104 аналоговых - при использовании модулей расширения
• Тип монтажа: на стену (DIN-рейка не предусмотрена)
• Экран: встроенный графический дисплей - для локального просмотра состояния, настройки и диагностики
• Гарантия: 12 месяцев

Совместимость и монтаж

Micro PLC ONI PLR-M-CPU-26R02ADC работает как основной модуль в системе. Для увеличения числа I/O используется серия модулей расширения ONI PLR-S, которые подключаются напрямую к шине расширения внутри корпуса. Монтаж осуществляется на плоскую поверхность с фиксацией двумя болтами - DIN-рейка не поддерживается. Все кабели подключаются к разъёмам с винтовыми зажимами. Электромагнитную совместимость обеспечивает экранирование входов и гальваническая развязка между цепями. Убедитесь, что провода от датчиков имеют достаточное сечение (минимум 0,5 мм2) и используются экранированные кабели для аналоговых сигналов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной автоматизации. Поддерживает изоляцию между силовой частью и логическими цепями. Протоколы Modbus TCP и EtherNet/IP обеспечивают безопасную передачу данных в сети. Отдельно стоит отметить наличие GSM/GPRS - для работы с мобильными операторами необходимо установить SIM-карту и настроить APN в прошивке. Безопасность данных на SD-карте зависит от прав доступа, заданных в программе.

Преимущества

• Все функции в одном корпусе - снижаются затраты на внешние модули и кабельные трассы
• Гибкая настройка входов: один физический контакт может работать как цифровой, так и аналоговый (по программе)
• Высокая скорость счёта (до 60 кГц) - идеально для учёта оборотов двигателя или потока материала
• Встроенный экран исключает необходимость в HMI-панели на начальных этапах внедрения
• GSM/GPRS + Ethernet позволяют получать данные удалённо - удобно для объектов вне офиса
• SD-картографирование событий - возможность последующего анализа аварийных ситуаций

Ограничения применения

• Не все 16 цифровых входов можно использовать одновременно как аналоговые - максимум 12 аналоговых каналов активны, остальные остаются цифровыми
• Физически есть 8 релейных выходов, хотя в названии указано 4 - проверьте документацию на соответствие заказанному варианту
• Нет поддержки DIN-рейки - требуются специальные кронштейны или панель для монтажа
• Память 8 Кбайт ограничивает сложность логики - не подходит для больших проектов с сотнями переменных
• Число таймеров и счётчиков не указано - предположительно, они реализованы программно, а не аппаратно, поэтому зависят от нагрузки CPU
• GSM-модуль требует подписки на мобильный сервис - расходы на связь не учитываются в цене устройства

Примеры использования

• Автоматизация водонагревательной системы: управление нагревом по температуре (аналоговый вход), включение насоса (реле), сигнализация при переполнении (цифровой вход)
• Контроль движения ленты конвейера: считывание импульсов с энкодера (4 канала 60 кГц), регулировка скорости через аналоговый выход к преобразователю частоты
• Удалённый сбор показаний с датчиков давления и уровня в резервуаре: данные записываются на SD-карту и периодически отправляются по GPRS на сервер
• Система освещения на площадке: включение света по расписанию (RTC), реакция на движение (цифровой вход), управление яркостью (аналоговый выход)

Практические советы

• Перед первым запуском обязательно настройте IP-адрес и пароль для Ethernet - используйте встроенный экран или USB-соединение с ПК
• Для аналоговых входов 0–20 мА используйте двухпроводные датчики с питанием от внешнего источника - внутреннее питание не выдаёт ток
• При работе с высокочастотными входами (60 кГц) минимизируйте длину кабелей и используйте фильтры против помех
• SD-карта должна быть класса Class 4 или выше, FAT32 - рекомендовано использование карт до 32 Гб
• Для быстрого тестирования: подключите кнопку к любому цифровому входу и светодиод к релейному выходу - сразу видно работу логики
• Зарегистрируйтесь на сайте ONI (IEK) - там доступны бесплатные библиотеки программ, руководства и firmware-обновления
