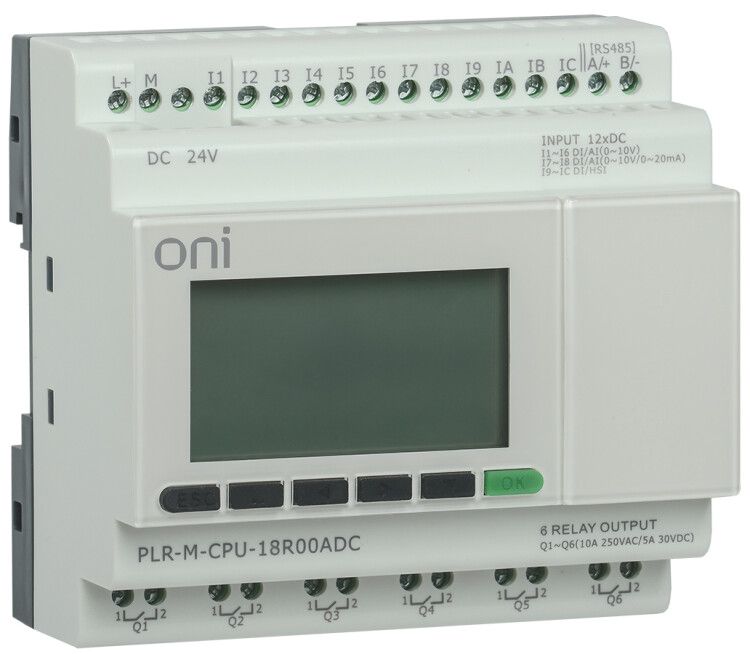

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI12/DO06(R) 24В DC ONI PLR-M-CPU-18R00ADC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06(R) 24В DC от бренда ONI (IEK) - компактное устройство для автономного управления малыми и средними автоматизированными системами на базе 24 В постоянного тока. Аппарат сочетает встроенные цифровые и аналоговые входы, релейные выходы, экран и несколько промышленных интерфейсов, что делает его удобным решением для задач, где важна гибкость и минимизация внешних модулей.

Назначение и область применения

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06(R) 24В DC предназначен для реализации логических алгоритмов управления в автоматизации оборудования. Подходит для установки в панелях, щитах и на рабочих местах, где требуется контроль за состоянием датчиков, управление исполнительными механизмами и передача данных в вышестоящую систему. Часто применяется в машиностроении, пищевой промышленности, логистике и на конвейерах.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока (24 В DC) - совместимо со стандартными источниками питания промышленных систем.
• Цифровые входы: 12 точек; 2 из них могут работать как аналоговые входы (0–20 мА или 0–10 В); ещё 4 - как высокоскоростные счетчики (до 60 кГц).
• Аналоговые входы: дополнительно 6 каналов (0–10 В) - всего 8 аналоговых входов включительно.
• Выходы: 6 релейных контактов (коммутирование нагрузки переменного и постоянного тока), аналоговых выходов нет.
• Память программы: 8,192 Кбайт - хватает для сложных алгоритмов, включая циклы, задержки и условия.
• Интерфейсы связи:
  • 1 × RS-232
  • 1 × RS-485
  • 1 × промышленный Ethernet (10/100 Мбит/с)
• Протоколы: Modbus RTU/TCP/ASCII, MQTT, EtherNet/IP - возможность интеграции с HMI, SCADA и облачными платформами.
• Экран: встроенный цветной дисплей - позволяет просматривать состояние I/O, запускать тесты и менять параметры без ПК.
• Расширение: поддерживает модули расширения ONI PLR-S - максимальная емкость системы: до 174 цифровых и 102 аналоговых каналов.
• Архивирование: запись данных процесса на SD-карту (не входит в комплект).
• Тип монтажа: на стену - фиксируется на DIN-рейке или плоской поверхности через кронштейны.
• Гарантия: 12 месяцев.

Совместимость и монтаж

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06(R) 24В DC совместим с любыми модулями расширения серии ONI PLR-S. Для подключения проводов используйте зажимы типа “винтовой” - допустимо сечение жил 0,2–2,5 мм2. Установите устройство в закрытом корпусе IP54+ при наличии пыли или влаги. Электромагнитную совместимость обеспечьте правильной экранировкой кабелей: сигналы и питание прокладывайте отдельно. Коммуникационные линии RS-485 требуют терминаторов на концах сети при скорости выше 115 кбит/с.

Безопасность и стандарты

Устройство соответствует требованиям EN 61131-2 (стандарт для ПЛК) и имеет сертификат CE. Защита от переполярности и импульсных помех встроена. Промышленный Ethernet-порт защищен от ESD. Однако устройство не предназначено для работы во взрывоопасных зонах или при температуре ниже –10 C / выше +55 C.

Преимущества

• Встроенная функция высокоскоростного счетчика устраняет необходимость в отдельном модуле энкодеров.
• Наличие двух типов аналоговых входов (ток/напряжение) снижает затраты на адаптеры.
• Поддержка нескольких сетевых протоколов (Modbus, MQTT, EtherNet/IP) упрощает интеграцию с различными системами.
• Экран позволяет оперативно диагностировать отказы без подключения к компьютеру.
• Можно программировать через USB, Ethernet или последовательный порт - гибкий доступ к проекту.

Ограничения применения

• Не содержит аналоговых выходов - нельзя напрямую регулировать давление, скорость или положение с помощью сигнала 0–10 В или 4–20 мА.
• Нулевое количество таймеров и реле времени в аппаратной реализации - все временные функции реализуются программно, что увеличивает нагрузку на ЦП.
• Не рекомендован для длительной работы при температуре окружающей среды ниже –10 C или выше +55 C.
• SD-карта для архива продается отдельно - необходимо предусмотреть её наличие при проектировании системы.
• Число релейных выходов ограничено 6 - для больших нагрузок потребуется использование внешних реле или силовых модулей.

Примеры использования

• Автоматическая система подачи воды с датчиками уровня и насосом - считывает показания 0–10 В, включает/выключает насос по реле.
• Конвейер с энкодером: 4 высокоскоростных входа учитывают обороты, программа рассчитывает длину продукта и активирует отрезной механизм.
• Станок с пневматическими клапанами: управляет 6 реле, получает данные с кнопок и датчиков, отправляет статус в SCADA по Modbus TCP.
• Заводской щит: сбор данных с 10 датчиков температуры через модули PLR-S, архив на SD-карте, удалённый доступ через MQTT.

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение повредит внутреннюю схему.
• Для надёжной связи по RS-485 используйте двужильный экранированный кабель с заземлением экрана в одной точке.
• Если используется Ethernet, назначьте статический IP-адрес - DHCP может вызвать проблемы в замкнутой сети.
• При работе с высокоскоростными счетчиками (до 60 кГц) исключите длинные провода и параллельную прокладку с мощными цепями.
• Для быстрого старта скачайте бесплатное ПО OFFICE Studio от ONI - оно полностью совместимо с этим контроллером.
• Не забудьте зарядить SD-карту формата microSDHC (до 32 ГБ) - файловая система FAT32 обязательна.
