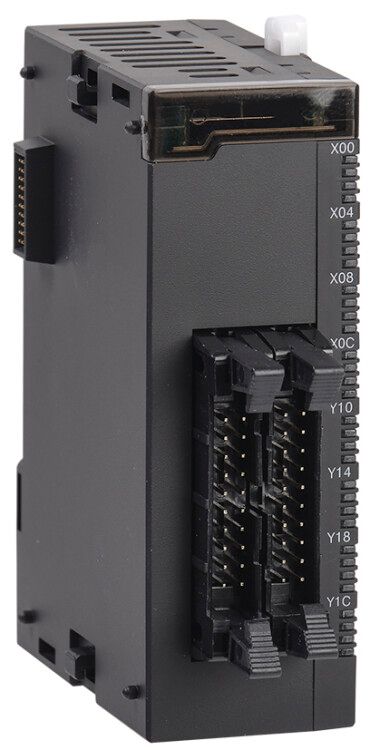

Модуль расширения дискрет. входами/выходами; 16 входа/16 выхода (транзисторные до 1А); 24 VDC ONI PLC-S-EXD-1616 IEK

Модуль расширения дискретных входов/выходов 16DI/16DO 24 VDC серии ONI - компактное устройство для увеличения количества цифровых каналов в системах автоматизации на базе ПЛК ONI S. Устройство работает с постоянным током 24 В, имеет штепсельное подключение и монтируется на DIN-рейку.

Назначение и область применения

Модуль расширения дискретных входов/выходов 16DI/16DO 24 VDC серии ONI предназначен для расширения числа цифровых сигналов в системах управления, где основной ПЛК не обеспечивает достаточное количество входов и выходов. Подходит для задач, требующих контроля и управления дискретными устройствами: кнопки, датчики положения, реле, световые индикаторы, клапаны, маломощные исполнительные механизмы.

Технические характеристики

• Количество входов: 16 (DI)
• Количество выходов: 16 (DO), транзисторные
• Напряжение питания: 24 В постоянного тока (DC)
• Допустимое входное напряжение: 24 В DC
• Допустимое выходное напряжение: до 24 В DC
• Выходной ток: 1 мА на канал (максимум)
• Задержка передачи сигнала: 3 мс
• Время реакции на изменение состояния: 3 мс
• Подключение: разъёмное (штепсельное)
• Способ монтажа: на DIN-рейку
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Рабочий температурный диапазон: от –10 C до +65 C
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль расширения дискретных входов/выходов 16DI/16DO 24 VDC серии ONI совместим исключительно с ПЛК серии ONI S. Для подключения используется специальный штепсельный разъём - необходимо использовать оригинальный кабель или переходник, соответствующий интерфейсу ПЛК. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабели подключаются через винтовые зажимы - максимальное сечение жилы - 1,5 мм2. Не рекомендуется перегружать выводы: каждый выход рассчитан на ток до 1 мА, что ограничивает применение только слаботочными нагрузками.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 позволяет использовать модуль внутри щитов и закрытых корпусов, исключающих доступ к токоведущим частям. Отсутствие защиты от влаги и пыли делает невозможным его установку вне помещений или в условиях повышенной запылённости без дополнительной герметизации.

Преимущества

• Чёткая структура: 16 входов и 16 выходов в одном компактном модуле - экономия места в щите.
• Штепсельное подключение ускоряет замену и обслуживание - не требуется перепаивать провода.
• Низкая задержка (3 мс) обеспечивает быстрый отклик в системах с высокими требованиями к времени реагирования.
• Интеграция с экосистемой ПЛК ONI S - минимальная настройка, автоматическое определение устройства.

Ограничения применения

• Не подходит для управления мощными нагрузками: выходной ток всего 1 мА - нельзя напрямую коммутировать реле, контакторы или двигатели.
• Требуется внешний источник питания 24 В DC для всех подключённых устройств - модуль сам по себе не генерирует питание.
• Не предназначена для работы во влажной среде, на улице или в цехах с брызгами воды из-за IP20.
• Совместим только с ПЛК ONI S - не работает с другими брендами (Siemens, Allen-Bradley, Schneider и др.).

Примеры использования

• Управление 16 световыми индикаторами на конвейере через выходы модуля.
• Сбор сигналов с 16 концевых выключателей на станке для контроля положения детали.
• Передача команд от ПЛК ONI S к 16 маломощным соленоидным клапанам в системе пневматики.
• Контроль состояния кнопочных станций в операторской панели.

Практические советы

• Проверьте тип нагрузки: если нужен ток более 1 мА - используйте промежуточное реле или твердотельное реле.
• При подключении кабелей соблюдайте полярность: входы и выходы работают только с правильным направлением тока.
• Используйте экранные кабели для входов, если есть помехи от силовой аппаратуры - особенно в промышленных условиях.
• Обязательно проверьте совместимость с вашей версией ПЛК ONI S - некоторые модели требуют прошивки обновления.
• Не забудьте подключить питание 24 В DC к модулю - он не будет работать даже при наличии сигналов на входах.
