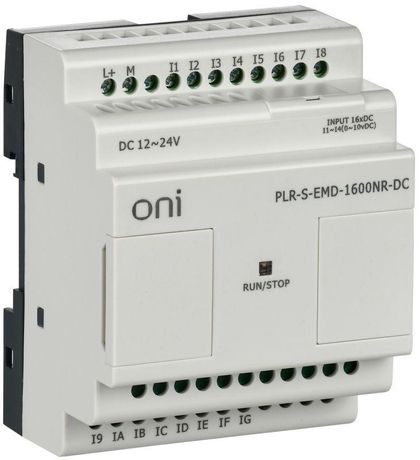

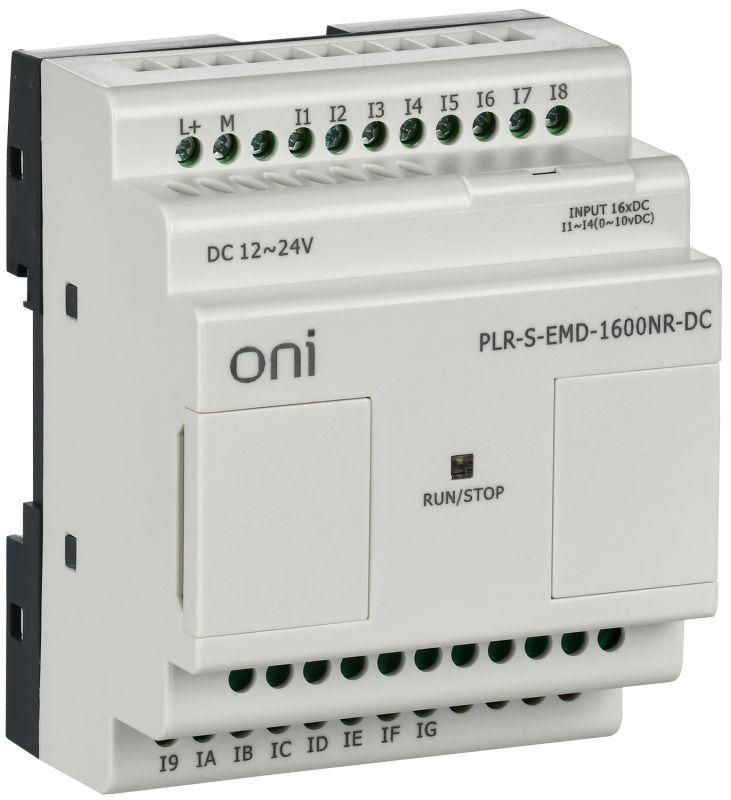

Логическое реле PLR-S ONI. Модуль расширения 16 каналами дискретного ввода. Напряжение питания 12-24 В DC - PLR-S-EMD-1600NR-DC IEK

Логическое реле PLR-S 16DI ONI - модуль расширения с 16 дискретными входами для сбора сигналов от датчиков и кнопок в системах автоматизации. Работает от напряжения 12–24 В постоянного тока, устанавливается на DIN-рейку или стену, не требует внешних источников управления. Подходит для задач, где важна надёжная фиксация состояния устройств без сложной логики.

Назначение и область применения

Логическое реле PLR-S 16DI ONI используется для сбора цифровых сигналов с внешних устройств: концевиков, датчиков наличия, кнопок старта/останова, герконов и других переключателей. Он не управляет нагрузками напрямую - только передаёт состояние входов дальше, например, в ПЛК или другую управляющую систему. Применяется в промышленной автоматизации: на конвейерах, станках, линиях упаковки, системах контроля доступа.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока - работает в широком диапазоне, совместим с большинством промышленных источников.
• Количество входов: 16 дискретных (цифровых) - каждый вход воспринимает сигнал «есть напряжение» / «нет напряжения».
• Выходы: отсутствуют - модуль не коммутирует нагрузки, только считывает состояние.
• Аналоговые входы/выходы: отсутствуют - не поддерживает измерение уровней напряжения или тока.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не предназначен для работы во влажной среде или на улице.
• Тип монтажа: на стену - можно закрепить на поверхности с помощью крепёжных отверстий; также совместим с DIN-рейкой (не указано явно, но типичный для таких модулей).

Совместимость и монтаж

PLR-S 16DI ONI подключается к контроллеру через шину связи (например, Modbus RTU) или через дискретные интерфейсы. Для работы требуется источник питания 12–24 В DC. Каждый из 16 входов имеет собственный клемник - провода подключаются винтовым зажимом. Убедитесь, что сигнальные провода от датчиков имеют подходящий уровень напряжения: не ниже порога срабатывания (обычно ~5 В) и не выше максимального допустимого (до 30 В). Монтаж на стену возможен в щите или на панели, но предпочтителен в условиях чистой, сухой среды.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к клеммам. Отсутствие выходов снижает риски перегрузки. Рекомендуется использовать в цепях с защитой от импульсных помех, особенно при длинных кабельных трассах.

Преимущества

• Увеличивает количество доступных входов в системе без замены основного контроллера.
• Работает от стандартного промышленного напряжения 12–24 В DC - легко интегрируется в существующие системы.
• Нет необходимости в программировании - просто передаёт состояние входов как есть.
• Компактный размер и простая установка позволяют размещать его даже в ограниченных пространствах.

Ограничения применения

• Не подходит для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от брызг или пыли.
• Не имеет выходов - нельзя напрямую включать реле, светильники или двигатели.
• Требует внешнего контроллера для обработки сигналов - сам по себе не принимает решений.
• Не поддерживает аналоговые сигналы - не годится для измерения температуры, давления или уровня.

Примеры использования

• Сбор сигналов с 16 концевых выключателей на ленточном конвейере для определения положения груза.
• Подключение кнопок аварийной остановки на станке к одному модулю для передачи состояния в ПЛК.
• Фиксация наличия детали в каждом из 16 ячеек автоматической системы подачи.
• Чтение состояния дверных контактов в системе контроля доступа к производственной зоне.

Практические советы

• Используйте экранированные кабели для подключения входов, особенно если они проходят рядом с силовыми линиями - это снизит влияние электромагнитных помех.
• Проверьте полярность подключения: входы работают только при правильном направлении тока (DC).
• Учитывайте время реакции модуля - он не предназначен для высокочастотных импульсов (более нескольких десятков Гц).
• Перед первым запуском проверьте, чтобы все входы были отключены от сети - это предотвратит ложные срабатывания при включении питания.
• PLR-S 16DI ONI - идеальный выбор, когда вам нужно просто «почитать» много сигналов, но не менять всю систему управления.
