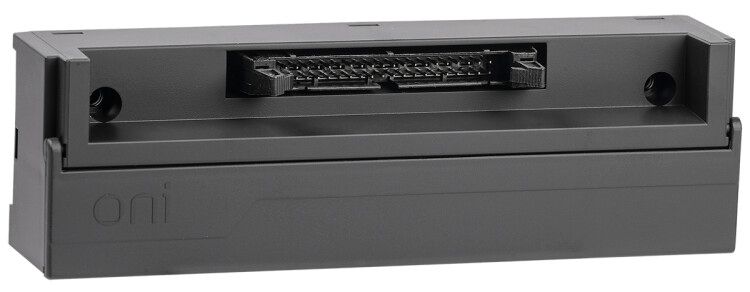

Терминальный блок для ONI ПЛК S - PLC-TB IEK

Терминальный блок для программируемого логического контроллера ПЛК S серии ONI - это модуль для надёжного подключения дискретных сигналов и питания к контроллерам серии ONI ПЛК S. Устройство обеспечивает стабильную связь между датчиками, исполнительными устройствами и самим ПЛК, упрощая сборку автоматизированных систем.

Назначение и область применения

Терминальный блок для программируемого логического контроллера ПЛК S серии ONI предназначен для подключения:

• дискретных датчиков (концевые выключатели, фотоэлементы, датчики положения);
• коммутационной аппаратуры (реле, контакторы, клапаны);
• источников питания на входные каналы транзисторного типа ПЛК S серии ONI.

Используется в системах автоматизации, где требуется точная передача бинарных сигналов: на станках, конвейерах, линиях упаковки, в системах управления технологическими процессами.

Технические характеристики

• Тип изделия: Модуль терминальный - фиксирует провода механически, без пайки;
• Способ монтажа: На DIN-рейку - совместим со стандартными шинами в щитах;
• Степень защиты: IP20 - защищён от доступа пальцами и крупных частиц, но не от воды и пыли;
• Максимальное сечение кабеля: 2.5 мм2 - подходит для медных жил до этого значения;
• Диапазон рабочих температур: от -10 до +65 C - работает в закрытых помещениях с нормальным микроклиматом;
• Поддержка управления осью: Да - позволяет использовать с сервоприводами и шаговыми двигателями;
• Поддержка многоосевого контроля и позиционирования: Да - совместим с комплексными задачами координированного движения нескольких осей;
• Поддержка мультизадачного управления: Да - способен работать в составе многозадачных программ ПЛК.

Совместимость и монтаж

Терминальный блок для программируемого логического контроллера ПЛК S серии ONI совместим исключительно с контроллерами серии ONI ПЛК S. Подключение осуществляется через стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - дополнительные крепления не требуются. Каждый контакт имеет зажим с винтом для фиксации провода сечением до 2.5 мм2. Перед подключением убедитесь, что изоляция снята на 8–10 мм, чтобы избежать плохого контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 гарантирует безопасность при работе внутри распределительных щитов. Применение вне помещений, во влажных средах или там, где возможен контакт с жидкостями, запрещено - отсутствует герметизация.

Преимущества

• Высокая надёжность соединений благодаря качественным зажимным механизмам;
• Удобство замены и обслуживания - модуль легко снимается с рейки;
• Поддержка сложных алгоритмов управления - идеален для многоосевых систем;
• Один тип модуля решает задачи подключения как входов, так и питания - снижает количество компонентов в схеме.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или перепадов температур ниже -10 C и выше +65 C;
• Запрещено подключать кабели сечением более 2.5 мм2 - риск перегрева и повреждения зажима;
• Не используется для аналоговых сигналов - только дискретные (цифровые) уровни 0/24 В;
• Только для внутренней установки в электрошкафах - не для открытого монтажа.

Примеры использования

• На линии сборки: подключение датчиков наличия детали и пневмоклапанов к ПЛК S;
• В упаковочных машинах: управление конвейером и сенсорами позиционирования;
• В системах хранения: контроль положения роботов-манипуляторов с несколькими осями;
• В тестовых стендах: подача напряжения на выходы транзисторного типа ПЛК для имитации нагрузки.

Практические советы

• Перед первым подключением проверьте соответствие модели ПЛК - терминальный блок для программируемого логического контроллера ПЛК S серии ONI работает только с контроллерами этой же серии;
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть зажима;
• Для долговечности используйте одножильные провода; многожильные допускаются, но лучше применять наконечники;
• Рекомендуется помечать каждый кабель - особенно при использовании многоосевой системы, где сигналы часто меняют назначение;
• При проектировании учтите, что этот модуль не является источником питания - он лишь распределяет уже имеющееся напряжение от внешнего источника.
