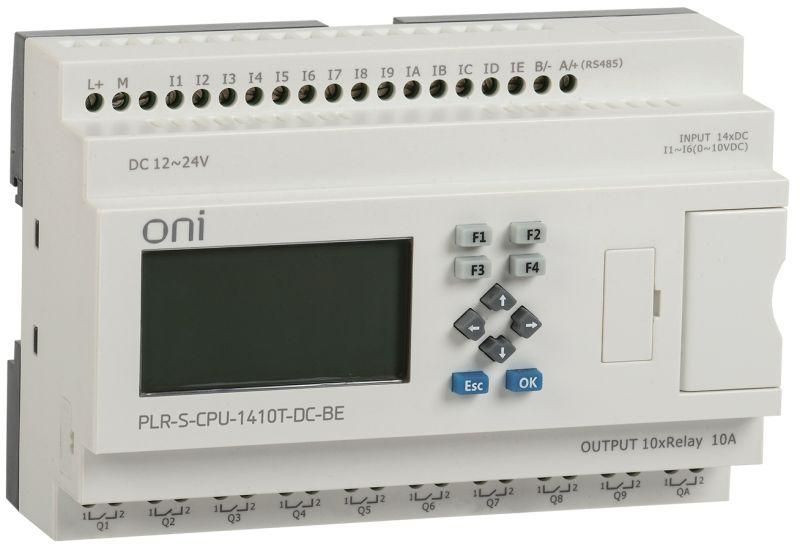

Программируемое логическое реле ONI. Расширяемая версия. С экраном. 14 дискретных входов (6 - 0-10В, 2 0-20мА, 4 60кГц), 6 релейных выходов, транзисторных выхода ШИМ 10кГц. Аналоговый выход 0-20мА + 0-10В. RS485. Напряжение питания 24В DC PLR-S-CPU-1410T-DC-BE IEK

Логическое реле PLR-S CPU1410(T) 24В DC с экраном ONI - это компактный программируемый контроллер с интегрированным дисплеем, предназначенный для управления автоматизированным оборудованием на базе 24 В постоянного тока. Модель сочетает в себе гибкую обработку сигналов, несколько типов выходов и интерфейсы связи, что делает её универсальным решением для задач промышленной автоматизации.

Назначение и область применения

PLR-S CPU1410(T) 24В DC с экраном ONI используется для реализации логических алгоритмов управления в системах автоматизации. Подходит для контроля и регулирования работы оборудования, где требуется одновременная обработка дискретных, аналоговых и импульсных сигналов. Применяется в станках, конвейерах, системах вентиляции, насосных станциях, малых АСУ ТП и других устройствах, требующих автономного управления без PLC высшего класса.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока - работает от стандартной промышленной шины 24 В DC, совместимо с большинством систем управления.
• Цифровые входы: 14 штук - 6 входов поддерживают анализ напряжения 0–10 В, 2 - токового сигнала 0–20 мА, 4 - работают как частотные счетчики до 60 кГц (для энкодеров, датчиков импульсов).
• Выходы: 6 релейных (коммутируемые контакты), 2 транзисторных с ШИМ-выходом до 10 кГц (регулирование скорости двигателей, яркости светодиодов), 1 аналоговый выход (0–20 мА и 0–10 В - двойная шкала для гибкого подключения исполнительных устройств).
• Интерфейсы связи: 1 порт RS-485 (MODBUS RTU), 1 порт RS-232 - позволяют подключить HMI, SCADA, ПК или другие контроллеры.
• Экран: Интегрированный дисплей - отображает текущий статус, значения входов/выходов, ошибки, упрощает диагностику без внешнего терминала.
• Память: 8,192 Кбайт - достаточно для программ средней сложности с несколькими циклами, таймерами и флагами.
• Исполнение: Модульный - позволяет интегрировать в распределительные щиты с другими модулями ONI.
• Тип монтажа: На стену - крепится на DIN-рейку или плоскую поверхность.

Совместимость и монтаж

PLR-S CPU1410(T) 24В DC с экраном ONI совместим с модулями расширения серии ONI PLR-S, которые увеличивают число входов/выходов. Для подключения аналоговых сигналов используйте экранированные кабели, особенно для 0–20 мА. Порт RS-485 требует правильной терминирования (120 Ом) при длине линии более 50 метров. Убедитесь, что провода входов не перепутаны: 6 входов с функцией 0–10 В нельзя использовать как обычные дискретные без изменения настроек в прошивке. Монтаж выполняйте в защищённом месте, исключающем попадание воды и крупной пыли.

Безопасность и стандарты

PLR-S CPU1410(T) 24В DC с экраном ONI соответствует требованиям EN 61131-2 для промышленных контроллеров. Защита от перенапряжений и помех обеспечена внутренними фильтрами. Работает в температурном диапазоне, указанном производителем - не допускается использование при температурах ниже –10 C и выше +55 C без принудительного охлаждения. Электромагнитная совместимость соответствует уровню IEC 61000-6-2.

Преимущества

• Встроенная многофункциональность: один прибор заменяет несколько модулей (счетчик, АЦП, ШИМ-генератор, реле, интерфейс связи).
• Гибкая настройка входов - каждый из 14 входов может быть переопределен под нужный тип сигнала через ПО.
• Два типа аналоговых выходов (0–20 мА и 0–10 В) - подходят для управления различными сервоприводами и преобразователями частоты.
• ШИМ-выходы с частотой до 10 кГц - обеспечивают точную регулировку мощности без внешних PWM-модулей.
• Поддержка MODBUS RTU по RS-485 - легко интегрируется в существующие системы автоматизации.

Ограничения применения

• Отсутствие таймеров - все временные функции должны реализовываться программно, что усложняет логику для новичков.
• Нет аналоговых входов - все аналоговые сигналы принимаются через цифровые входы, что снижает скорость реакции по сравнению со специализированными АЦП.
• Не предназначен для работы в условиях повышенной влажности или взрывоопасных зонах - IP-защита не указана, значит, не рассчитан на открытые площадки.
• Релейные выходы имеют ограниченную коммутационную способность - не используются для нагрузок выше 2 А / 250 В AC.

Примеры использования

• Управление насосной станцией: считывает уровень жидкости по 0–10 В, включает/выключает насосы через релейные выходы, передаёт данные в SCADA по RS-485.
• Контроль температуры печи: получает сигнал от термопары через 0–20 мА, управляет нагревательным элементом через ШИМ, выводит показания на экран.
• Счёт оборотов валов: четыре входа на 60 кГц подключены к энкодерам, вычисляются обороты, результат отправляется на ПК по RS-232.
• Автоматизация освещения: регулирует яркость LED-ламп через ШИМ, реагирует на датчики движения (дискретные входы), сохраняет режимы в памяти.

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение 12–24 В DC может повредить контроллер.
• Для аналоговых сигналов 0–10 В и 0–20 мА используйте экранированные кабели с заземлением экрана только на стороне контроллера - чтобы избежать помех.
• При использовании ШИМ-выходов учитывайте индуктивность нагрузки - для катушек и двигателей добавьте демпферные диоды.
• Порт RS-485 лучше всего подключать в виде “звезды” или “линии”, а не в “кольце”. Обязательно установите терминирующие резисторы 120 Ом на крайние устройства сети.
• Запомните: 14 входов - это не 14 дискретных, а 14 универсальных. Выберите тип каждого входа в настройках ПО, прежде чем подключать датчики.
• PLR-S CPU1410(T) 24В DC с экраном ONI не имеет встроенного батарейного резерва - при отключении питания вся рабочая память сбрасывается. Для критичных процессов используйте источник бесперебойного питания.
