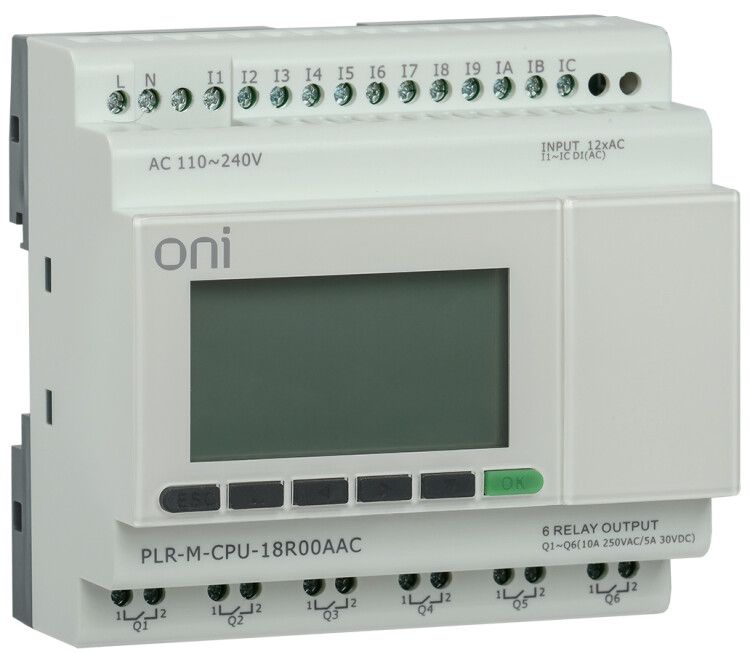

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI12/DO06 220В AC ONI PLR-M-CPU-18R00AAC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06 220В AC от бренда ONI (IEK) - компактное устройство для автономного управления малой и средней автоматизированной техникой на базе переменного тока. Аппарат сочетает встроенные цифровые входы и релейные выходы, поддерживает промышленные сети и позволяет расширять функционал через внешние модули.

Назначение и область применения

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06 220В AC предназначен для реализации логических алгоритмов управления в условиях промышленной среды. Подходит для задач автоматизации: управление насосами, вентиляторами, клапанами, световой сигнализацией, конвейерами, станками и другим оборудованием с дискретными сигналами. Устройство работает автономно или в составе более сложной системы за счет подключения модулей расширения.

Технические характеристики

• Питание: переменный ток 85–265 В, совместимо с сетью 220 В AC
• Цифровые входы: 12 точек (дискретные, оптопара изоляция)
• Релейные выходы: 6 точек (коммутируют нагрузку до 250 В / 10 А)
• Аналоговые входы/выходы: отсутствуют
• Интерфейсы связи: 1 порт Industrial Ethernet (TCP/IP, Modbus TCP), 1 порт RS-232, 2 порта RS-485 (Modbus RTU/ASCII)
• Поддержка протоколов: Modbus TCP, Modbus RTU, Modbus ASCII, MQTT
• Память программы: 8,192 Кбайт
• Максимальная расширяемость: до 174 цифровых I/O и 96 аналоговых I/O через модули ONI PLR-S
• Экран: встроенный ЖК-дисплей для локального контроля и настройки
• Форм-фактор: модульный, монтируется на DIN-рейку или стену
• SD-карта: поддерживается для архивирования событий и параметров процесса
• Гарантия: 12 месяцев

Совместимость и монтаж

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06 220В AC устанавливается на плоскую поверхность с помощью кронштейнов или на DIN-рейку (при наличии адаптера). Для работы требуется минимум три провода: фаза, ноль и земля. Все цифровые входы имеют гальваническую изоляцию, что снижает риск помех. Модули расширения ONI PLR-S подключаются последовательно по внутренней шине - без дополнительных кабелей. Коммуникационные порты работают одновременно: Ethernet для удалённого доступа, RS-485 - для подключения датчиков и приборов по Modbus RTU.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной автоматики. Электромагнитная совместимость обеспечена в рамках EN 61131-2. Защита корпуса IP20 - допустимо использование внутри щитов. Отсутствие защиты от воды и пыли требует установки в закрытых помещениях. Гарантированная работа при температуре +5…+55 C; рекомендовано исключить воздействие прямого солнечного света и высоких уровней вибрации.

Преимущества

• Встроенная панель управления - можно программировать и диагностировать без компьютера
• Поддержка нескольких промышленных протоколов - легко интегрируется в существующие системы
• Расширяемость до 174 цифровых каналов - масштабирование без замены основного устройства
• Запись данных на SD-карту - удобно для аналитики и аудита
• Высокий диапазон рабочего напряжения (85–265 В) - устойчив к перепадам в сети

Ограничения применения

• Не имеет аналоговых входов - нельзя подключать датчики давления, температуры, уровня без внешних модулей
• Нет встроенных таймеров и реле времени - все временные функции должны реализовываться в программе
• Требуется знание языков Ladder Logic, FBD или ST для прошивки - не подходит для пользователей без опыта программирования
• Ethernet-порт не является безопасным (не поддерживает PROFINET, EtherCAT) - ограниченная совместимость с системами
• Максимальная нагрузка на каждый релейный выход - 10 А; не предназначено для управления мощными двигателями напрямую

Примеры использования

• Автоматизация теплицы: включение/выключение вентиляторов и полива по расписанию
• Контроль освещения в цеху: вкл./выкл. по датчику движения и графику
• Управление насосной группой: чередование работы, аварийная остановка при перегрузке
• Система сбора данных с 10 датчиков состояния машин - данные записываются на SD-карту
• Интеграция в SCADA-систему через Modbus TCP - передача статусов на сервер

Практические советы

• Выбирая место установки, учтите наличие свободного места вокруг аппарата - необходима вентиляция для предотвращения перегрева
• Для надёжной связи используйте экранированные кабели при подключении RS-485 и Ethernet
• При работе с релейными выходами всегда применяйте дополнительную защиту (варисторы, RC-цепочки) против скачков напряжения при коммутации катушек
• Часто забывают: программа сохраняется во флеш-памяти, но SD-карта нужна только для архивации - она не хранит саму логику
• Для первоначальной настройки подключитесь к устройству через USB-to-RS232 адаптер и используйте бесплатное ПО от ONI
• PLR-M. CPU DI12/DO06 220В AC не рассчитан на работу в холодильных камерах или на открытых площадках - соблюдайте условия эксплуатации
