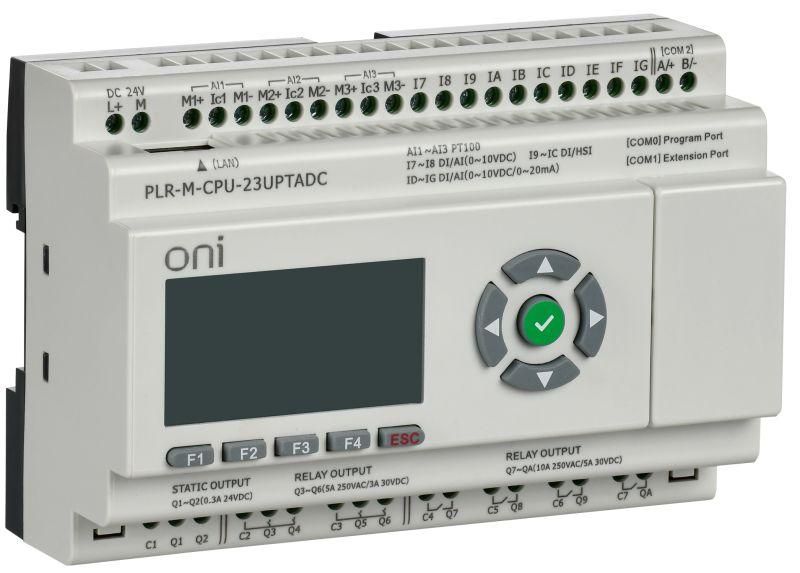

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI10/PT3/DO08(R)/02(T) 24В DC ONI PLR-M-CPU-23UPTADC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI10/PT3/DO08(R)/02(T) 24В DC с расширяемой версией, встроенным экраном, 10 дискретными входами (4 U/I, 2 0-10В, 4 до 60кГц), 2 транзисторными выходами до 10кГц, 8 релейными выходами, RTC, SD картой, RS485, Ethernet - компактное устройство управления для автоматизации малых и средних систем. Бренд ONI (IEK) и артикул plr-m-cpu-23uptadc обеспечивают совместимость с экосистемой промышленного оборудования, а наличие встроенного экрана упрощает настройку без внешнего ПК.

Назначение и область применения

Этот микро ПЛК предназначен для управления технологическими процессами в условиях ограниченного пространства. Подходит для задач, где требуется одновременная работа с дискретными сигналами, аналоговыми датчиками и высокочастотными импульсами. Применяется в автоматизированных линиях, насосных станциях, системах вентиляции, пищевом оборудовании, упаковочных машинах и других устройствах с требованием точного контроля времени и температуры.

Технические характеристики

• Питание: 24 В постоянного тока (DC)
• Дискретные входы: 10 шт. - 4 универсальных (0–20 мА / 0–10 В), 2 аналоговых (0–10 В), 4 цифровые (DI), из них 2 поддерживают частоту до 60 кГц
• Температурные входы: 3 канала для термосопротивлений Pt100
• Цифровые выходы: 10 шт. - 2 транзисторных (до 10 кГц, для быстрого переключения), 8 релейных (для нагрузок до 2 А, AC/DC)
• Интерфейсы связи: 1 порт Ethernet (Modbus TCP/RTU/ASCII, MQTT), 1 порт RS-485
• Память: 8 МБ (8192 Кб)
• Часы реального времени (RTC): есть - сохраняет время даже при отключении питания
• SD-карта: поддерживается - позволяет записывать данные процесса для анализа
• Дисплей: встроенный ЖК-экран - отображает состояние входов/выходов, ошибки, значения параметров
• Тип монтажа: на стену или на DIN-рейку

Совместимость и монтаж

PLR-M. CPU DI10/PT3/DO08(R)/02(T) 24В DC легко интегрируется в существующие системы благодаря поддержке стандартных протоколов Modbus и MQTT. Для подключения используйте стандартные кабели с экранированием для аналоговых каналов и цифровых входов с высокой частотой. Разъёмы рассчитаны на плотную установку на DIN-рейке шириной 35 мм. Убедитесь, что провода не перепутаны: аналоговые входы (0–10 В и 0–20 мА) требуют правильной полярности, а высокочастотные входы должны быть подключены через защищённые цепи без помех.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной автоматизации. Поддерживает изоляцию между входами и выходами, что снижает риск повреждения от скачков напряжения. Электроника спроектирована для работы в условиях промышленной среды - допустимая температура от –10C до +55C. Сертификаты CE и RoHS соблюдены.

Преимущества

• Встроенный экран позволяет просматривать текущие состояния и диагностировать ошибки без подключения к компьютеру
• Поддержка трёх типов аналоговых входов (универсальные, 0–10 В, Pt100) уменьшает необходимость в дополнительных модулях
• Высокочастотные входы (до 60 кГц) позволяют использовать энкодеры и датчики импульсного типа без внешних счетчиков
• Релейные выходы работают как с переменным, так и с постоянным током - подходят для управления двигателями, клапанами, нагревателями
• Ethernet и RS-485 в одном корпусе дают гибкость в организации сети - можно подключить сразу несколько устройств по Modbus RTU и передавать данные в облачную платформу по TCP/IP
• SD-карта обеспечивает автономную запись событий - полезна для аудита и анализа отказов

Ограничения применения

• Не подходит для управляемых систем с более чем 10 входами или 10 выходами - для масштабирования нужна расширяемая версия с дополнительными модулями
• Отсутствие внутренних таймеров (макс. количество = 0) означает, что все временные функции реализуются программно - требует опыта в составлении логики
• Транзисторные выходы имеют максимальную коммутационную частоту 10 кГц - не предназначены для управления светодиодами или PWM с частотой выше этого значения
• Напряжение питания строго 24 В DC - нельзя питать от 12 В или 48 В без преобразователя
• Нет встроенного Wi-Fi - удалённый доступ возможен только через проводной Ethernet или RS-485 с шлюзом

Примеры использования

• Автоматизация мини-производства: управление подачей сырья по весовым показателям с датчиков Pt100 и регулировка скорости конвейера по импульсам с энкодера
• Система теплоснабжения: контроль температуры воды в бойлере с помощью трёх Pt100, включение насосов и клапанов по расписанию через реле
• Функциональная тестовая станция: считывание сигнала с датчиков давления (0–10 В), запуск испытательного цикла при достижении порога, фиксация результатов на SD-карту
• Управление освещением и вентиляцией в помещении: включение вытяжки при превышении температуры, свет по таймеру, связь с HMI через Ethernet

Практические советы

• Для аналоговых входов используйте экранированные кабели и заземлите экран только с одной стороны - чтобы избежать помех
• Высокочастотные входы лучше подключать через RC-фильтры, если источник сигнала создаёт электромагнитные помехи
• Перед первым запуском настройте RTC и форматируйте SD-карту в FAT32 - иначе система не будет записывать данные
• При работе с релейными выходами проверьте нагрузку: максимальный ток - 2 А, мощность - до 250 ВА (AC) или 60 Вт (DC)
• Для удалённого доступа используйте Modbus TCP через Ethernet - проще всего интегрировать с SCADA-системами типа WinCC, Ignition или Node-RED
• Не забудьте скачать прошивку и программатор с сайта ONI - firmware обновляется регулярно, особенно для поддержки новых протоколов
