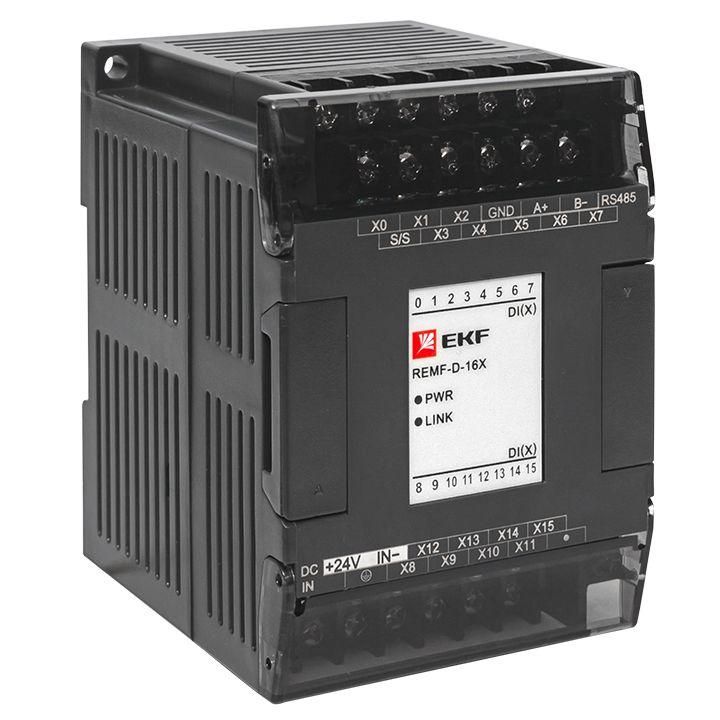

Модуль дискретного ввода REMF 16 PRO-Logic | REMF-D-16X EKF

Модуль дискретного ввода REMF 16 PRO-Logic от EKF предназначен для сбора цифровых сигналов с датчиков и кнопок в системах автоматизации. Этот модуль работает как удалённый узел в сетях на базе RS-485 и протокола Modbus, обеспечивая надёжную связь между полевым оборудованием и контроллерами. Артикул remf-d-16x - часть серии PRO-Logic, оптимизированная для промышленного использования.

Назначение и область применения

Модуль дискретного ввода REMF 16 PRO-Logic собирает 16 цифровых сигналов постоянного тока и передаёт их через интерфейс RS-485 в вышестоящую систему - ПЛК, HMI-панель или SCADA. Он используется там, где требуется удалённый сбор состояний: датчики положения, конечные выключатели, кнопки запуска, аварийные остановы. Подходит для установки на станках, конвейерах, насосных станциях и других объектах с жёсткими условиями эксплуатации.

Технические характеристики

• Количество входов: 16 каналов дискретного ввода
• Тип сигнала: постоянный ток (DC)
• Напряжение питания: 24 В DC
• Интерфейс связи: RS-485
• Поддерживаемые протоколы: Modbus RTU / ASCII
• Тип выхода: не имеет аналоговых или релейных выходов - только ввод

Совместимость и монтаж

REMФ 16 PRO-Logic проектировался как расширение для ПЛК серии PRO-Logic, но совместим с любым оборудованием, поддерживающим Modbus RTU/ASCII по RS-485. Для подключения требуются два провода питания (24 В DC) и две пары для RS-485 (A/B). Каждый из 16 входов подключается к источнику сигнала (например, сухому контакту или NPN/PNP датчику) с учётом полярности. На корпусе есть клеммы с зажимами для проводов до 2,5 мм2. Устанавливается на DIN-рейку 35 мм.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электромагнитной совместимости (EMC) и защищён от переполюсовки питания. Сертифицирован для работы в условиях, допускающих температурный диапазон от -25C до +60C. Нет защиты от пыли и влаги - не предназначен для открытой установки вне шкафа.

Преимущества

• Универсальная совместимость с большинством SCADA-систем и ПЛК через стандартный Modbus
• Стабильная работа при колебаниях напряжения питания +-20%
• Экономия места благодаря компактному форм-фактору и возможности групповой установки нескольких модулей
• Простая диагностика: каждый вход имеет индикатор состояния

Ограничения применения

• Не является релейным выходом - не управляет нагрузками, только считывает состояние
• Требует внешнего источника питания 24 В DC; внутреннего источника нет
• Не защищён от влаги и пыли - должен монтироваться внутри электрошкафа
• Не поддерживает высокочастотные импульсы выше 1 кГц - не годится для энкодеров или быстродействующих счётчиков

Примеры использования

• Сбор состояния 16 концевиков на ленточном конвейере для контроля перемещения грузов
• Подключение кнопок экстренной остановки к центральному ПЛК через одну RS-485 линию
• Чтение сигналов с датчиков наличия материала в бункерах в системе SCADA
• Интеграция с панелью оператора PRO-Screen для отображения текущего состояния оборудования

Практические советы

• Проверьте тип сигнала с датчика: REMF 16 PRO-Logic принимает как PNP, так и NPN, но необходимо правильно подключить общую точку (GND или +24 В)
• Для длинных линий RS-485 используйте терминирующие резисторы 120 Ом на крайних устройствах сети
• Убедитесь, что адрес устройства (Slave ID) задан уникально в пределах одной сети - изменяется через DIP-переключатели на плате
• Не подключайте к входам переменный ток или напряжения выше 30 В - возможен выход из строя
• Перед первым запуском проверьте питание: недостаточное напряжение вызывает сбои в передаче данных
