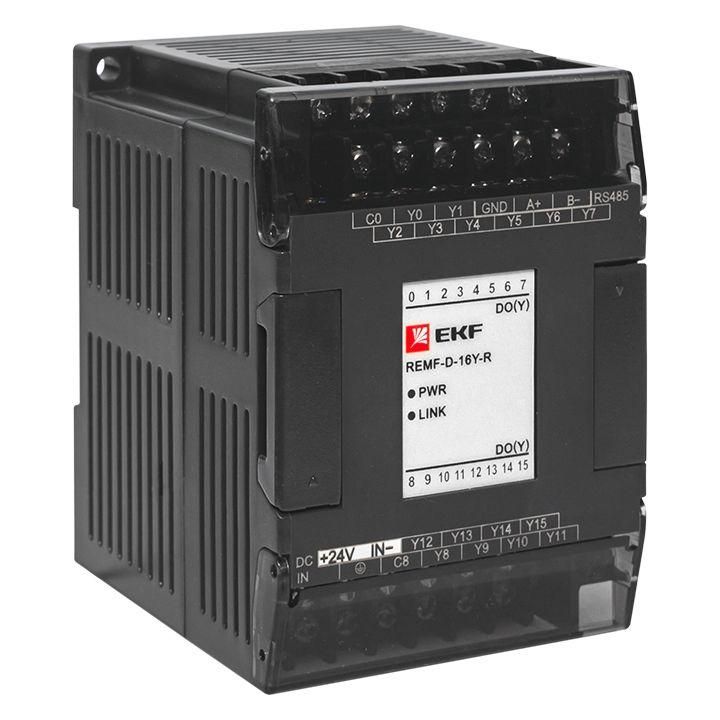

Модуль дискретного вывода REMF 16 PRO-Logic EKF REMF-D-16Y-R

Модуль дискретного вывода REMF 16 PRO-Logic от EKF предназначен для управления внешними устройствами через релейные контакты в системах автоматизации на базе шины RS-485. Этот модуль используется как удалённый узел в составе контроллеров PRO-Logic, панелей PRO-Screen или SCADA-систем.

Назначение и область применения

Модуль дискретного вывода REMF 16 PRO-Logic преобразует команды из цифровой сети RS-485 в физические релейные переключения. Он позволяет управлять нагрузками до 16 каналов одновременно - например, вентиляторами, насосами, светильниками, клапанами или магнитными пускателями. Применяется в промышленной автоматике там, где требуется надёжная коммутация при слабом сигнале управления - в цепях с малым током или при необходимости гальванической развязки.

Технические характеристики

• Тип выхода: релейный (механический контакт)
• Количество выходов: 16
• Напряжение питания: 24 В постоянного тока (DC)
• Интерфейс связи: RS-485
• Поддерживаемые протоколы: Modbus RTU / ASCII
• Тип устройства: модуль ввода-вывода, работает как удалённый узел

Совместимость и монтаж

Модуль дискретного вывода REMF 16 PRO-Logic совместим со всеми устройствами серии PRO-Logic, включая ПЛК и панели PRO-Screen. Подключается к шине RS-485 по двум проводам A/B - не требует отдельного питания для сигнала, питание подаётся только на 24 В DC. Для установки используется DIN-рейка 35 мм. Клеммы для подключения нагрузки расположены на передней панели - доступны без демонтажа. Убедитесь, что сечение проводов соответствует допустимой нагрузке реле (обычно до 2 А на контакт).

Безопасность и стандарты

Модуль REMF 16 PRO-Logic проектировался в соответствии с требованиями к промышленным устройствам. Соответствует нормам EMC и защищён от помех, возникающих в условиях промышленной среды. Напряжение питания 24 В DC соответствует распространённому промышленному стандарту, снижающему риск поражения током. Гальваническая развязка между сетью RS-485 и выходами обеспечивает безопасную работу при наличии потенциальных различий земли.

Преимущества

• 16 независимых релейных выходов позволяют управлять множеством устройств одним модулем
• Работает с любым оборудованием, поддерживающим Modbus RTU/ASCII - не привязан к одной платформе
• Устойчив к электромагнитным помехам благодаря экранированию и развязке
• Простая замена: при отказе одного канала остальные продолжают работать
• Физическая развязка реле исключает влияние высоких токов на управляющую сеть

Ограничения применения

• Не подходит для частого включения/выключения (более 10–20 раз в минуту) - срок службы реле ограничен механическими контактами
• Запрещено подключение переменного тока выше 250 В или тока более 2 А на один контакт - возможен свар контактов
• Требуется источник питания 24 В DC; без него модуль не функционирует, даже при наличии сигнала RS-485
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние предохранители или тепловые реле

Примеры использования

• Управление освещением на участке производства через SCADA-систему
• Включение/выключение насосов в системе охлаждения по команде ПЛК PRO-Logic
• Переключение режимов работы конвейера через панель PRO-Screen
• Автоматическое включение вентиляторов при превышении температуры в шкафу
• Сигнализация аварийных состояний через звуковые и световые оповещатели

Практические советы

• При подключении нагрузки используйте отдельные кабели для каждого канала - это упрощает диагностику
• Учитывайте посадочные размеры: модуль занимает одну секцию на DIN-рейке, но требует свободного места вокруг для теплоотвода
• Настройте адрес устройства в программном обеспечении - каждый REMF 16 PRO-Logic должен иметь уникальный ID в сети Modbus
• Для долгой жизни реле не подключайте индуктивные нагрузки без гашения переходных процессов (диоды или RC-цепочки)
• Проверьте полярность 24 В DC - неверное подключение повредит внутреннюю схему
