Модуль для подключения по шине EtherCAT SM3BCEC | SE APC

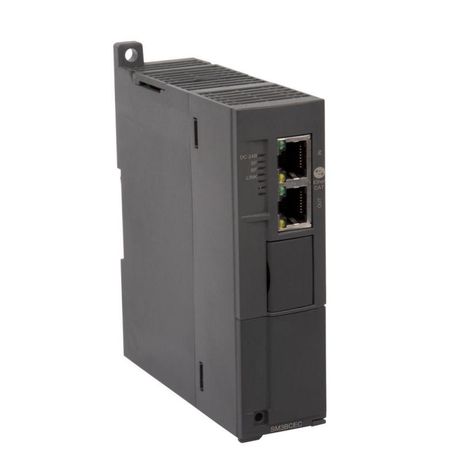

Модуль для подключения по шине EtherCAT SE от Systeme Electric (артикул sm3bcec) - это ведомый модуль связи серии SystemePLC S250, предназначенный для быстрого подключения устройств автоматизации к сети EtherCAT через шинную систему. Он обеспечивает надёжную передачу данных между контроллером и периферией в промышленной среде.

Назначение и область применения

Модуль для подключения по шине EtherCAT SE используется для расширения системы управления на базе EtherCAT. Он позволяет подключить дополнительные устройства - датчики, исполнительные механизмы, модули ввода/вывода - к основному контроллеру без сложной проводки. Подходит для установки в стойках автоматизации, на станках, конвейерах и других объектах промышленной автоматизации, где требуется высокая скорость и точность синхронизации.

Технические характеристики

• Тип изделия: Модуль связи EtherCAT (ведомый)
• Тип передачи данных: Шина EtherCAT, поддержка стойки для модулей расширения
• Количество портов EtherCAT: 2 (для последовательного соединения по цепочке)
• Напряжение питания: 24 В постоянного тока
• Серия: SystemePLC S250
• Производитель: Systeme Electric (SE)
• Артикул: sm3bcec

Совместимость и монтаж

Модуль для подключения по шине EtherCAT SE совместим с другими компонентами серии SystemePLC S250 и устанавливается в стандартную стойку для модулей расширения. Для работы требуется наличие активного EtherCAT-мастера (например, PLC от Systeme Electric). Подключение осуществляется через RJ45-порты: входной порт подключают к предыдущему устройству в цепочке, выходной - к следующему. Никаких дополнительных настроек не требуется - модуль автопреобразует сигналы по протоколу EtherCAT.

Безопасность и стандарты

Модуль соответствует требованиям промышленных стандартов EMC и безопасности для оборудования класса IP20. Сертифицирован для использования в условиях электромагнитных помех, характерных для заводских помещений. Не предназначен для установки во взрывоопасных зонах или вне закрытых шкафов.

Преимущества

• Поддержка двухпортовой топологии - позволяет легко формировать линейную цепочку без коммутаторов
• Работает от стандартного 24 В постоянного тока - совместим с большинством промышленных систем питания
• Интегрирован в серию SystemePLC S250 - гарантирует совместимость с другими модулями этой же серии
• Не требует внешнего программирования - работает сразу после подключения к сети EtherCAT

Ограничения применения

• Не является источником питания - требует внешнего источника 24 В DC
• Не поддерживает другие протоколы (Profinet, Modbus TCP и т.п.) - только EtherCAT
• Не рассчитан на работу за пределами шкафа (защита IP20)
• Не допускается использование в качестве главного контроллера - только как ведомое устройство

Примеры использования

• Подключение датчиков положения к PLC через стойку расширения на конвейере
• Добавление модулей аналогового ввода/вывода в систему управления станком с ЧПУ
• Объединение нескольких модулей в одну цепочку для контроля технологической линии

Практические советы

• Перед монтажом проверьте, что питание 24 В DC доступно на месте установки - модуль не имеет внутреннего преобразования напряжения
• Используйте экранированные Ethernet-кабели с фerrитовыми кольцами для снижения помех в условиях сильных электромагнитных воздействий
• При сборке цепочки EtherCAT соблюдайте порядок: мастер → модуль sm3bcec → следующий модуль. Не замыкайте контур
• Посадочные размеры модуля стандартизированы под стойку Series S250 - не используйте с другими типами стоек без адаптеров
• Артикул sm3bcec можно заказывать как запасной элемент - он полностью взаимозаменяем внутри серии SystemePLC S250
