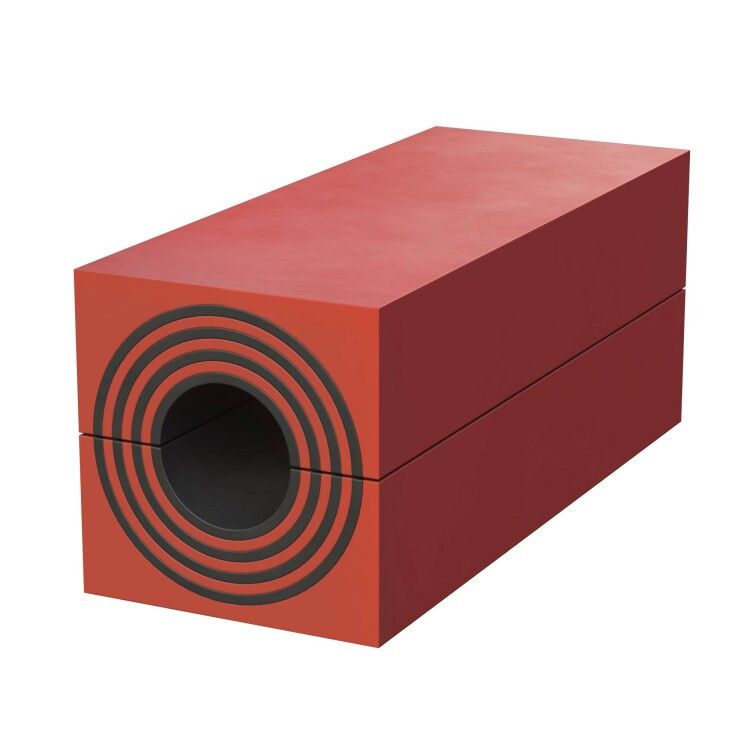

Модуль кабельный 15х15 мм, D = 3-11 мм | DXS0015 DKC ДКС

Модуль кабельный 15х15 мм, диаметр кабеля 3–11 мм DKC - это компактный элемент противопожарной герметизации для проходов кабелей через огнестойкие перегородки. Продукт из серии Vulcan от бренда DKC обеспечивает безопасную прокладку одиночных и групповых кабельных линий, сохраняя целостность огнезащитного барьера.

Назначение и область применения

Модуль кабельный 15х15 мм, диаметр кабеля 3–11 мм DKC предназначен для герметичного прохождения кабелей через стеновые, потолочные или напольные огнестойкие конструкции. Он заполняет зазор между кабелем и отверстием в перегородке, предотвращая распространение огня, дыма и горячих газов. Подходит для установки в системах с требованием к огнестойкости до 120 минут - например, в серверных, распределительных щитах, промышленных объектах, жилых и общественных зданиях.

Технические характеристики

• Габариты: 15 × 15 × 60 мм (высота × ширина × толщина)
• Форма: прямоугольный блок
• Диаметр пропускаемых кабелей: 3–11 мм
• Предел огнестойкости: до 120 минут
• Соответствие нормам: ТР ЕАЭС 043/2017, ТР ТС 012/2011
• Тип изделия: модульная противопожарная перегородка

Совместимость и монтаж

Модуль кабельный 15х15 мм, диаметр кабеля 3–11 мм DKC устанавливается в специальную металлическую или пластиковую раму, которая фиксируется в проёме огнестойкой конструкции. Кабели протягиваются через центральное отверстие модуля. Для плотной посадки необходимо выбирать кабель с наружным диаметром в пределах 3–11 мм - слишком тонкий кабель не обеспечит герметичность, слишком толстый - не войдёт. Модуль не является самостоятельным изделием: требуется наличие совместимой рамы и, при необходимости, дополнительных фиксаторов или уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям технических регламентов ЕАЭС: ТР ЕАЭС 043/2017 (безопасность электрооборудования) и ТР ТС 012/2011 (безопасность оборудования для взрывоопасных сред). Сертификация подтверждает способность модуля выдерживать воздействие открытого пламени в течение 120 минут без потери герметичности и механической устойчивости. Это делает его допустимым для использования в помещениях с повышенными требованиями к пожарной безопасности.

Преимущества

• Удобная замена кабелей - модуль можно демонтировать и заменить без вскрытия всей перегородки
• Подходит как для одного кабеля, так и для группы кабелей в пределах указанного диапазона диаметров
• Стандартные габариты позволяют использовать его в типовых монтажных решениях
• Материал модуля не поддерживает горение и не выделяет токсичных веществ при нагреве

Ограничения применения

• Не применяется для кабелей с диаметром менее 3 мм или более 11 мм - возможна потеря огнестойкости
• Требует обязательной установки в раму; не используется как автономный элемент
• Не предназначен для внешней установки или постоянного контакта с водой
• Не рекомендован для высокочастотных или силовых кабелей с экранированием, если не соблюдены условия герметизации вокруг экрана

Примеры использования

• Проход кабелей управления через огнестойкие перегородки в автоматизированных цехах
• Прокладка сигнальных и слаботочных линий в этажных распределительных щитах
• Герметизация кабельных трасс в серверных комнатах и центрах обработки данных
• Обустройство проходов в жилых домах при прокладке кабелей между квартирами

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - используйте штангенциркуль, особенно если он многожильный или имеет усиленную оболочку
• При использовании нескольких модулей в одной раме оставляйте минимальный зазор 5 мм между соседними модулями для равномерного распределения нагрузки
• Запрещено сжимать или деформировать модуль при установке - это снижает огнестойкость
• Для кабелей с металлической оплеткой или экраном убедитесь, что экран не задевает внутренние поверхности модуля - возможно потребуется дополнительный термостойкий уплотнитель
• Храните модули в сухом месте, защищённом от прямого солнечного света и температур выше +40 C
