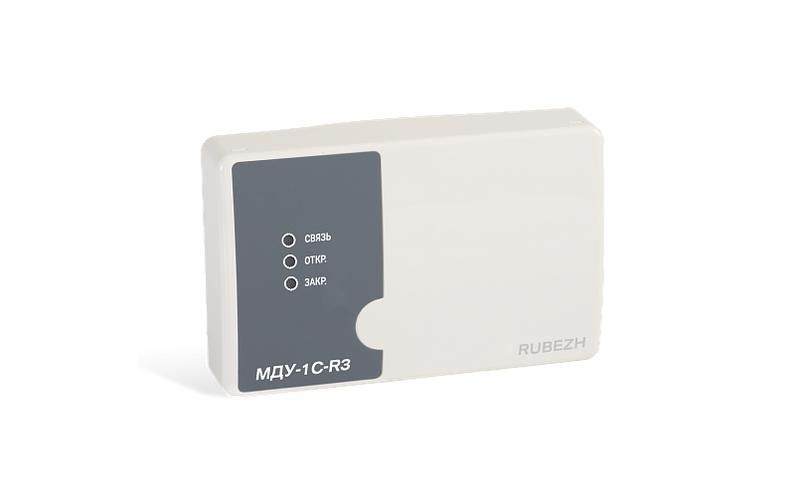

Модуль управления клапаном дымоудаления или огнезадерживающим МДУ-1С-R3 Рубеж Rbz-337610 Rbz-119542

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С-R3. Адресная система — устройство для автоматического управления приводами клапанов дымоудаления и огнезадерживания в адресных системах безопасности. Бренд Rubezh (адресный) и артикул rbz-119542 обеспечивают совместимость с контрольными приборами Рубеж, позволяя интегрировать модуль в существующую систему без доработок.

Назначение и область применения

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С-R3. Адресная система управляет приводами клапанов в системах дымоудаления и противопожарной защиты. Он получает команды от прибора приемно-контрольного (ППК) и переключает привод между положениями «открыто» и «закрыто». Применяется в офисах, торговых центрах, жилых комплексах, промышленных объектах, где требуется автоматическое закрытие или открывание клапанов при пожаре.

Технические характеристики

• Тип изделия: модуль дымоудаления с реле-выходом
• Способ передачи извещения: адресный (совместим с системами Рубеж)
• Напряжение коммутации: 24 В постоянного тока или 230 В переменного тока, до 5 А — выбирается джампером Jp1 на плате
• Диапазон рабочих температур: от -25 °C до +60 °C
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначено для улицы или сырых помещений)
• Материал корпуса: пластик
• Способ монтажа: на DIN-рейку или крепление на стену
• Срок службы: 10 лет
• Индикация: светодиоды — состояние связи, положение заслонки, режим работы
• Датчики: не содержит встроенных датчиков — опирается на концевые выключатели привода

Совместимость и монтаж

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С-R3. Адресная система совместим со всеми адресными приборами Рубеж, поддерживающими протокол передачи данных для модулей дымоудаления. Устанавливается на стандартную DIN-рейку 35 мм с помощью фиксирующей планки. Для настенного монтажа предусмотрены крепёжные отверстия. Подключение проводов — клеммы с зажимами. Коммутация привода осуществляется через внутреннее реле — не требует внешнего контактора.

Подключаются:

• Электромеханический привод с возвратной пружиной
• Реверсивный электромеханический привод
• Электромагнитный привод с ручным возвратом

Концевые выключатели привода должны быть подведены к входам модуля — они контролируют положение заслонки. Отдельно подключаются кнопки ручного управления («Открыть» / «Закрыть»).

Безопасность и стандарты

Модуль соответствует требованиям к оборудованию для систем пожарной сигнализации и дымоудаления. Производитель указывает срок службы 10 лет — что соответствует нормам для компонентов пожарной безопасности. IP20 позволяет использовать только внутри помещений. Не сертифицирован для взрывоопасных сред.

Преимущества

• Поддержка трёх типов приводов — универсальность без необходимости замены модуля
• Выбор напряжения коммутации (24 В DC / 230 В AC) — гибкость при использовании с разными приводами
• Контроль обрыва и КЗ в цепях привода и кнопок — повышает надёжность диагностики
• Локальные кнопки «ОТКР» и «ЗАКР» на плате — удобно для тестирования и настройки без доступа к ППК
• Яркая LED-индикация — сразу видно состояние: связь, положение заслонки, аварии
• Адресная передача данных — точное определение места отказа в большой системе

Ограничения применения

• Не работает без подключения к адресному прибору Рубеж — самостоятельное применение невозможно
• IP20 — нельзя устанавливать во влажных помещениях, на улице, в пыльных зонах без дополнительной защиты
• Не содержит собственных датчиков — требует наличие концевиков в приводе
• Максимальная мощность коммутации — 5 А; не подходит для приводов выше этой нагрузки
• Требуется правильная настройка джампера Jp1 — неверный выбор напряжения приведёт к выходу реле из строя

Примеры использования

• Установка в шахте дымоудаления высотного здания — управление клапаном через ППК при срабатывании дымового извещателя
• Контроль огнезадерживающего клапана в воздуховоде между этажами — автоматическое закрытие при пожаре
• Обслуживание вентиляционного канала в торговом центре — ручной запуск через кнопки на модуле при профилактике
• Интеграция в старую систему с приводами на 220 В — благодаря возможностям джампера Jp1

Практические советы

• Перед первым включением проверьте положение джампера Jp1 — он должен соответствовать напряжению вашего привода (24 В или 230 В)
• Проверяйте целостность цепи концевых выключателей мультиметром — обрыв вызовет ошибку «нет положения» даже при исправном приводе
• При монтаже на DIN-рейку убедитесь, что модуль плотно защёлкнут — слабый контакт может привести к сбоям связи
• Используйте экранированные кабели для сигналов связи — особенно при длинных трассах (>50 м)
• При тестировании используйте кнопки «ОТКР» и «ЗАКР» на плате — это быстрее, чем отправлять команду через ППК
• Не подключайте к модулю приводы с током потребления более 5 А — риск перегрузки реле
