Модуль надстроечный для CQE Ш=600 Г=600 | R5SMN66 DKC ДКС

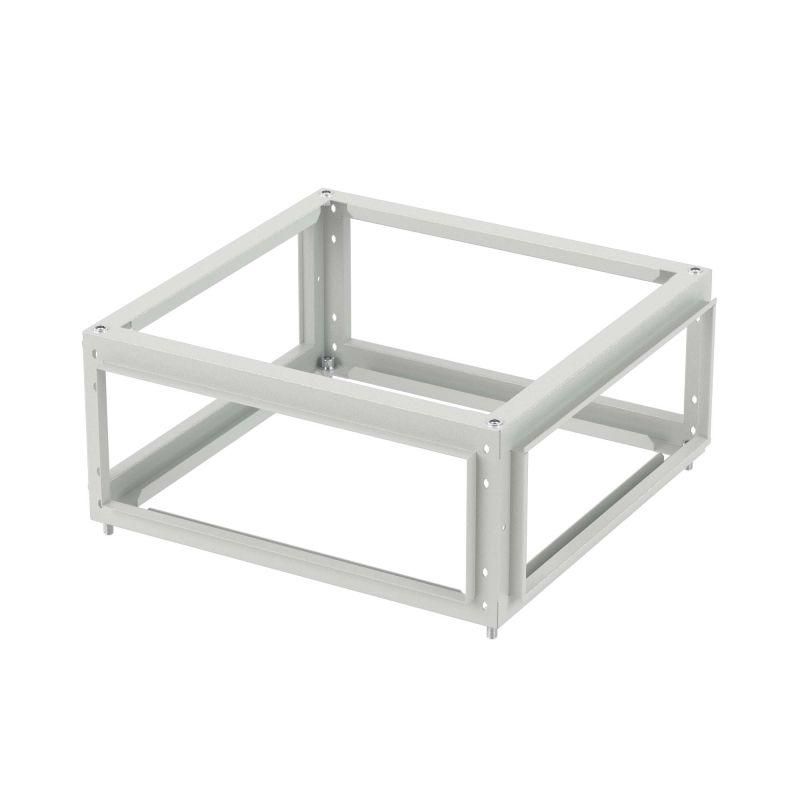

Модуль надстроечный для CQE Ш600 Г600 DKC - компактная металлическая рама высотой 250 мм, предназначенная для установки на верхнюю часть шкафа CQE с габаритами 600×600 мм. Обеспечивает удобную точку подключения магистрального шинопровода к вводной секции НКУ. Артикул r5smn66 из серии RAM power от бренда DKC (ДКС) совместим со стандартизированными шкафами этого типа.

Назначение и область применения

Модуль надстроечный для CQE Ш600 Г600 DKC используется для монтажа магистральных шинопроводов поверх шкафов распределительных устройств. Он позволяет организовать верхнее подключение силовой цепи к вводной секции НКУ без необходимости изменения основной конструкции шкафа. Подходит для систем, где требуется компактное и безопасное заведение тока сверху - например, в промышленных щитовых, на участках с ограниченным доступом сбоку или спереди.

Технические характеристики

• Высота: 250 мм
• Габариты под установку: ширина 600 мм, глубина 600 мм
• Тип крепления: универсальная конструкция (подходит для горизонтальной и вертикальной ориентации)
• Материал: металл (тип покрытия не указан)
• Серия: RAM power
• Артикул: r5smn66

Совместимость и монтаж

Модуль надстроечный для CQE Ш600 Г600 DKC рассчитан исключительно на установку на шкафы серии CQE с одинаковыми габаритами - 600 мм в ширину и 600 мм в глубину. Крепление осуществляется через предварительно подготовленные точки фиксации на верхней плите корпуса шкафа. Универсальность конструкции позволяет устанавливать модуль как вдоль, так и поперёк шкафа - это даёт гибкость при проектировании трасс шинопровода. Для монтажа требуются стандартные крепёжные элементы (не входят в комплект).

Преимущества

• Не требует доработки шкафа - монтируется прямо на существующую крышу корпуса
• Поддерживает два направления прокладки шинопровода - экономит место в помещении
• Интегрирован в серию RAM power, что гарантирует соответствие стандартам сборки DKC
• Облегчает обслуживание: доступ к зажимам и контактам остаётся свободным после установки

Ограничения применения

• Не шкафы других размеров - даже небольшое отличие в ширине/глубине делает установку невозможной
• Не обеспечивает степень защиты IP - не предназначена для открытых или влажных сред без дополнительного кожуха
• Не содержит внутренних коммутационных элементов - служит только как опора и крепёжная платформа
• Работает только с магистральными шинопроводами, соответствующими нагрузкам и форм-фактору CQE

Примеры использования

• Производственные линии с центральным вводом питания, где шинопровод подаётся сверху к группе шкафов CQE
• Цеховые распределительные пункты, где необходимо минимизировать занимаемую площадь за счёт вертикальной маршрутизации
• Реконструкция старых электроустановок, когда невозможно изменить расположение вводных кабелей

Практические советы

• Перед заказом проверьте точные габариты вашего шкафа CQE - допуск по размерам должен быть +-0 мм
• Убедитесь, что магистральный шинопровод имеет подходящий тип крепления и не выступает за границы модуля
• При использовании в многокомпонентных системах учтите вес шинопровода - он передаётся на крышку шкафа; убедитесь, что она жестко закреплена
• Этот модуль не заменяет заземляющий контур - отдельно предусмотрите проводник между ним и базовым шкафом
