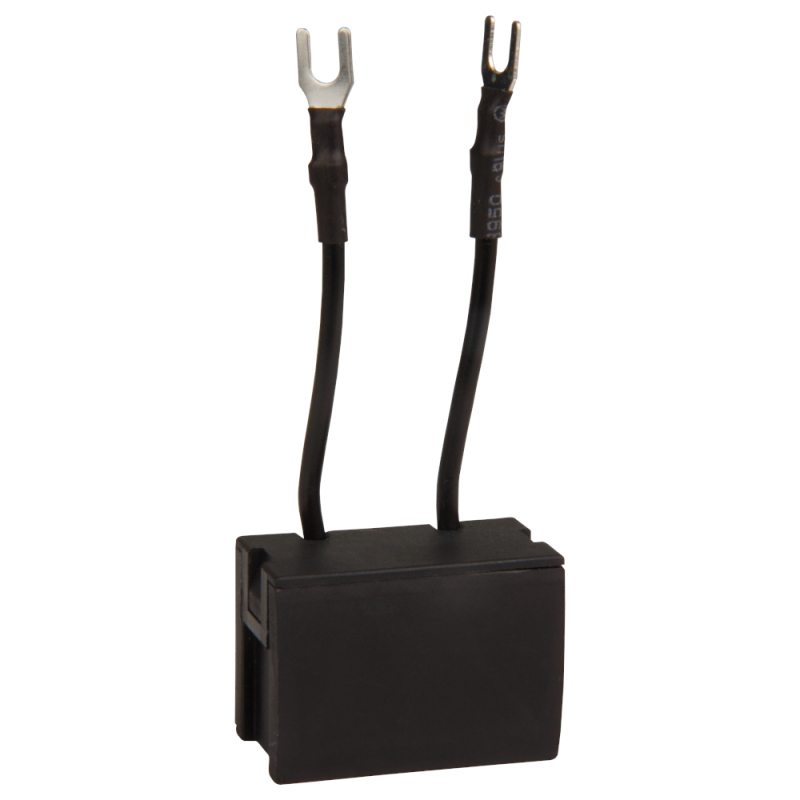

Модуль ограничения коммутац перенапр OptiStart E LAERCU1 100-250В для контакторов LC1E9…32 |333082| КЭАЗ

Модуль ограничения коммутационных перенапряжений OptiStart E LAERCU1 100–250 В предназначен для защиты катушки контакторов серии LC1E от импульсных перенапряжений при отключении. Этот модуль совместим с контактными устройствами КЭАЗ и повышает надёжность управления электромагнитными цепями в промышленной автоматике.

Назначение и область применения

Модуль OptiStart E LAERCU1 защищает катушки контакторов LC1E от высоких напряжений, которые возникают при размыкании цепи питания электромагнита. Эти скачки напряжения могут вызывать пробой изоляции, преждевременный выход из строя катушки или помехи в работе соседней электроники. Модуль применяется там, где часто включаются/выключаются контакторы - например, на насосах, вентиляторах, конвейерах, системах нагрева и других устройствах с индуктивной нагрузкой.

Технические характеристики

• Рабочее напряжение: 100–250 В переменного тока
• Назначен для использования с контактными устройствами серии LC1E9…LC1E32
• Подключение: непосредственно на выводы катушки контактора
• Не требует внешнего питания
• Работает в режиме пассивного ограничителя - активируется только при перенапряжении

Совместимость и монтаж

OptiStart E LAERCU1 устанавливается прямо на клеммы катушки контактора LC1E9 до LC1E32. Подключение выполняется параллельно катушке - один провод на L1, второй на A1. Никаких дополнительных соединений или настроек не требуется. Устройство физически компактно и не занимает лишнего места в распределительном щите. Совместим только с контактами серии LC1E; не подходит для других серий даже от КЭАЗ.

Безопасность и стандарты

Модуль соответствует требованиям международных норм для устройств защиты от перенапряжений в слабых цепях управления. Хотя явного указания стандарта в данных нет, он проектировался в рамках системы OptiStart E, которая сертифицирована для промышленного применения в соответствии с IEC 60947-4-1.

Преимущества

• Увеличивает срок службы катушки контактора за счёт снижения электрических ударов
• Снижает уровень радиопомех, генерируемых при коммутации
• Не требует обслуживания - полностью пассивная конструкция
• Легко заменить: достаточно отсоединить старый модуль и подключить новый

Ограничения применения

• Не работает при постоянном токе - только для переменного напряжения 100–250 В
• Не предназначена для защиты силовых цепей - только для управляющей катушки
• Несовместима с контактами вне серии LC1E (например, LC1D, LC1F)
• Не обеспечивает защиту от сетевых скачков напряжения - только от коммутационных импульсов

Примеры использования

• На станках ЧПУ - для продления жизни катушек контакторов, управляющих двигателями шпинделя
• В системах вентиляции - при частом включении/выключении вентиляторов через контакторы LC1E
• В пищевой промышленности - где важна бесперебойная работа оборудования и минимизация отказов
• В автоматических линиях с множеством последовательных коммутаций

Практические советы

• Перед установкой проверьте, что ваш контактор действительно относится к серии LC1E9–LC1E32 - другие модели не поддерживаются
• Избегайте механических нагрузок на корпус модуля - он не рассчитан на жесткий монтаж вибрационным оборудованием
• Если контактор часто выходит из строя именно по причине пробоя катушки - установка OptiStart E LAERCU1 почти всегда решает проблему
• Заменяйте модуль одновременно с контактом, если он уже демонтирован - так легче контролировать правильность подключения
