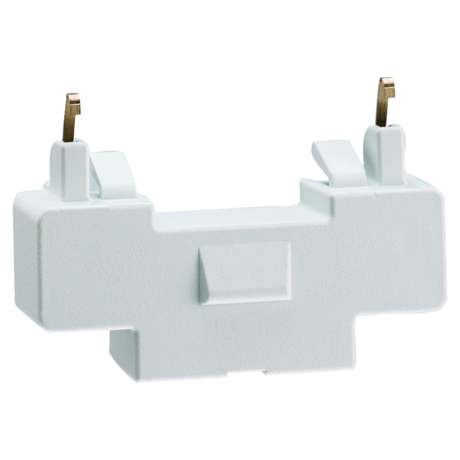

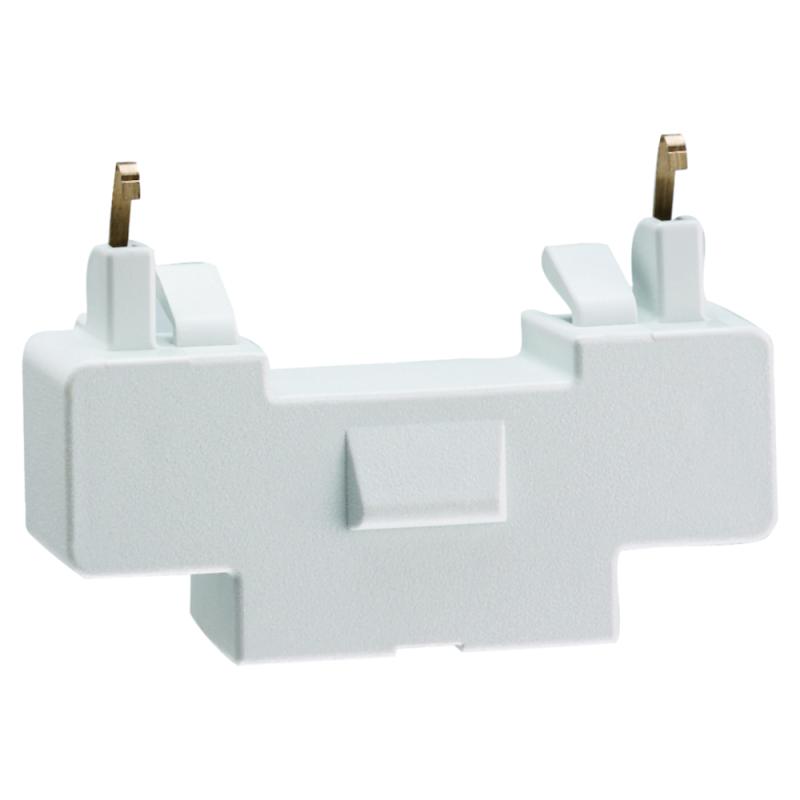

Ограничитель перенапряжения (RC) КЭАЗ K-FX-79415 предназначен для защиты катушки управления контакторов серии OptiStart K от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Этот компонент устанавливается прямо на контакторы F-09–F-150 и FR, обеспечивая надёжную работу системы управления без лишних внешних устройств.

Назначение и область применения

Ограничитель перенапряжения K-FX-79415 защищает электромагнитную катушку контактора от высокочастотных скачков напряжения, которые возникают при выключении индуктивной нагрузки - например, электродвигателя или трансформатора. Без него такие импульсы могут повредить электронную начинку контактора, особенно в моделях OptiStart K-AF с электронным питанием катушки. Устройство применяется исключительно совместно с контактными аппаратами серии OptiStart K, где требуется повышенная долговечность и отказоустойчивость.

Технические характеристики

• Номинальное напряжение: 240–415 В переменного тока (AC)
• Род тока: Только переменный (AC)
• Тип устройства: RC-фильтр (резистор + конденсатор)
• Исполнение: Открытое - без корпуса, монтируется непосредственно на выводы катушки
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде или на открытом воздухе
• Метод установки: Защёлка - фиксируется механически на клеммах контактора без инструментов

Совместимость и монтаж

Oграничитель перенапряжения K-FX-79415 совместим только с контактными аппаратами серии OptiStart K: модели F-09, F-15, F-28, F-40, F-65, F-95, F-150 и аналогичные контакторные реле FR. Монтаж выполняется после установки самого контактора: устройство просто щёлкается на выходные клеммы катушки управления. Нельзя использовать с другими сериями контакторов - даже если они имеют одинаковый шаг клемм. Для правильной работы необходимо соблюдать полярность подключения - хотя устройство работает на переменном токе, внутренняя цепь рассчитана именно на расположение выводов контакторов OptiStart K.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 60947-4-1 для элементов управления электромагнитными катушками. Применение K-FX-79415 снижает риск пробоя изоляции внутри контактора и предотвращает ложные срабатывания или отказы из-за ЭМИ. Однако он не заменяет полноценный Surge Protective Device (SPD) для защиты всей цепи от грозовых импульсов - используется исключительно как внутренний защитный элемент.

Преимущества

• Не требует внешнего питания - работает автономно за счёт энергии самоиндукции
• Замена старому методу подключения диода постоянного тока - эффективнее для сетей переменного тока
• Физически компактный - занимает минимум места рядом с катушкой
• Легко заменяется при необходимости - достаточно отсоединить защёлку и установить новый
• Поддерживает срок службы электронных версий OptiStart K-AF, где чувствительная микросхема управления легко повреждается перенапряжением

Ограничения применения

• Не постоянный ток (DC) - работает только на переменном напряжении 240–415 В AC
• Не допускается использование вне закрытых распределительных шкафов - степень защиты IP20 не позволяет работать в условиях запыления, сырости или брызг воды
• Не совместим с контактными аппаратами других производителей - даже если внешне подходят по форме клемм
• Не является средством защиты от перегрузок или коротких замыканий - служит исключительно против импульсных помех

Примеры использования

K-FX-79415 рекомендован к использованию в следующих системах:

• Автоматизация технологических линий с частыми пусками и остановками двигателей
• Конвейеры, насосные станции, воздушные компрессоры с управляемыми контактными реле
• Шкафы автоматического управления двигателями в пищевой, химической и легкой промышленности
• Объекты с высокими требованиями к бесперебойности - там, где отказ контактора вызывает остановку производства

Практические советы

• Проверьте перед установкой, что ваш контактор действительно относится к серии OptiStart K - модель должна иметь маркировку “K” в конце номера (например, F-65K)
• Не используйте этот ограничитель вместо входного SPD - он не спасёт оборудование от ударов молнии или скачков сети
• Если контактор установлен в шкафу с большим количеством проводов, убедитесь, что K-FX-79415 не задевает соседние детали - открытый дизайн не имеет экрана
• При обслуживании всегда отключайте питание - хоть устройство не потребляет энергию, клеммы находятся под потенциалом катушки
• Запасной экземпляр K-FX-79415 стоит хранить на случай ремонта - замена занимает менее минуты, но без него возможна быстрая поломка дорогостоящего контактора
