Ограничители перенапряжений серии ОП-02 ОП-02-(25-38А)-(110-240В) | 22203DEK DEKraft APC

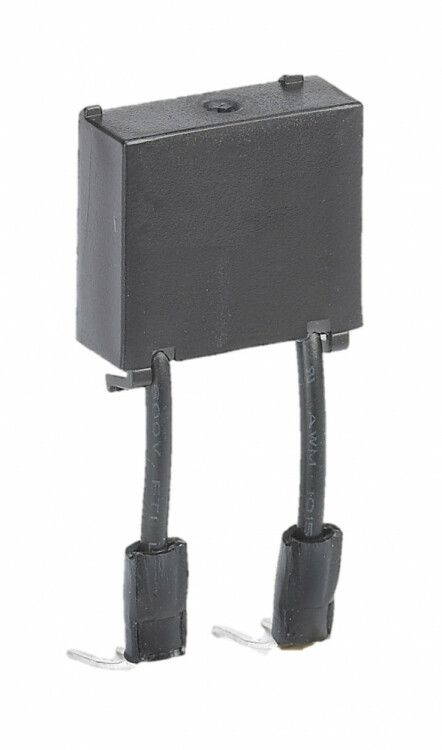

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 110-240В AC серии ОП-02 - это устройство для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Применяется в системах автоматизации с переменным током, особенно там, где используются контакторы DEKRAFT и аналогичные модели. Артикул 22203dek соответствует серийному решению ОП-02.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 110-240В AC серии ОП-02 устанавливается параллельно катушке управления контактора. Его задача - гашение высоковольтных импульсов, которые возникают при отключении катушки, особенно при работе с индуктивными нагрузками. Без этого устройства такие импульсы могут повредить электронику управления, вызвать свечение дуги на контактах реле или ускорить износ самой катушки.

Подходит для установки в панелях управления промышленного оборудования: насосы, вентиляторы, конвейеры, станки с ЧПУ, системы отопления и вентиляции. Особенно актуален при использовании контакторов DEKRAFT с номинальным током 25–38 А.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений резистивно-емкостного типа (RC-звено)
• Род тока: Переменный (AC)
• Номинальное напряжение питания: до 240 В AC (рабочий диапазон 110–240 В)
• Номинальный ток контактора: 25–38 А
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 110-240В AC серии ОП-02 подключается напрямую к клеммам A1 и A2 катушки контактора. Монтаж выполняется после отключения питания. Подходящие контакторы - те, у которых катушка рассчитана на 110–240 В AC и ток до 38 А. Устройство не требует внешнего питания и не влияет на работу самого контактора - работает только при отключении.

Не совместим с постоянным током (DC) и контактами с напряжением выше 240 В. Для контакторов с катушкой 24 В DC или 48 В DC этот ограничитель не применяется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для компонентов контроля и управления в электроустановках. Произведено в соответствии с технологическими нормами DEKRAFT. Сертификация по ГОСТ Р МЭК 60947-5-1 обеспечивает надежную работу в условиях промышленной среды.

Преимущества

• Защищает чувствительную электронику управления от пробоя из-за самоиндукции
• Уменьшает помехи в цепях связи и сигнализации
• Продлевает срок службы катушки контактора и контактов
• Не требует обслуживания - полностью пассивное устройство
• Устойчив к колебаниям сети в пределах 110–240 В AC

Ограничения применения

• Не предназначен для работы с постоянным током (DC)
• Не подходит для контакторов с катушкой ниже 110 В AC или выше 240 В AC
• Не заменяет полноценный Surge Protection Device (SPD) для защиты всей линии от грозовых перенапряжений
• Не защищает от длительных перегрузок или скачков напряжения более 240 В

Примеры использования

• Защита катушки контактора в системе управления насосом на водоканале
• Стабилизация работы реле в пульте управления конвейером на пищевом производстве
• Снижение радиопомех в системе автоматического освещения на складе
• Установка в шкафу управления HVAC-системой с частотником

Практические советы

• Проверьте напряжение катушки контактора перед установкой - оно должно быть в диапазоне 110–240 В AC
• Не путайте с фильтрами EMI - ОП-02 работает только против импульсов, а не с помехами широкого спектра
• При замене старого ограничителя убедитесь, что новый имеет ту же емкость и сопротивление - отличаются только по типу RC-звена
• Если контактор часто включается/выключается (более 1000 раз в час), использование ОП-02 обязательно - снижает риск заклинивания контактов
• Артикул 22203dek - единственный вариант в серии ОП-02 для контакторов DEKRAFT с током 25–38 А; другие артикулы не подходят
