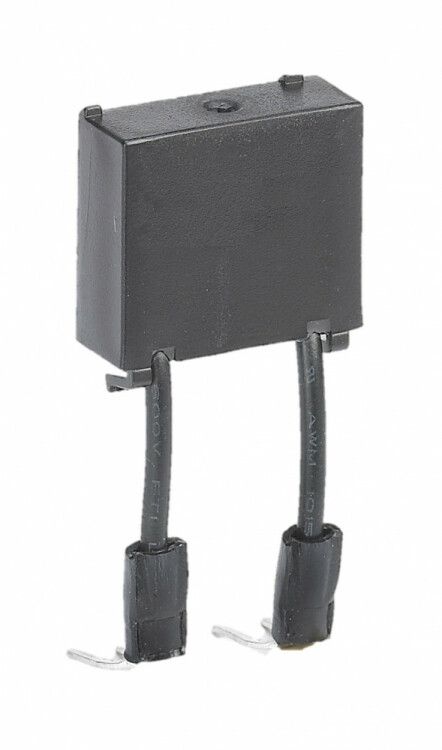

Ограничитель перенапряжения контакторов КМ-102 (25–38 А) 380–440 В AC ОП-02 - это устройство от DEKraft, предназначенное для защиты катушек управляемых контакторов от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Применяется в системах автоматизации с переменным током.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (25–38 А) 380–440 В AC ОП-02 устанавливается параллельно катушке управления контактного аппарата. Его задача - гашение высокочастотных импульсов напряжения, которые возникают при отключении катушки, особенно когда она питает индуктивную нагрузку (например, реле, другие контакторы или соленоиды). Без этого устройства такие скачки могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в цепях управления или нарушить работу контроллеров.

Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах с частым включением/выключением электромагнитных компонентов.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение: до 440 В
• Рабочий диапазон напряжения: 380–440 В AC
• Назначение: Резистивно-ёмкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Совместимый ток контактора: 25–38 А

RC-звено означает, что внутри устройства используются последовательно соединённые резистор и конденсатор - они поглощают энергию выброса и рассеивают её в виде тепла, предотвращая резкий скачок напряжения.

Совместимость и монтаж

Устройство подключается напрямую к клеммам катушки управления контактора типа КМ-102. Монтаж выполняется после отключения питания. Подключение осуществляется двумя проводами: один - к одному выводу катушки, второй - ко второму. Никаких полярностей нет - можно подключать в любом порядке.

Не требует внешнего питания. Установка возможна в штатном месте рядом с контактором или в распределительной коробке. Диаметр клемм соответствует стандартным проводам сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Гарантированная надёжность обеспечена за счёт исполнения в герметичном корпусе, защищающем от пыли и механических воздействий. Сертификационные документы доступны у производителя DEKraft.

Преимущества

• Эффективно снижает уровень переходных перенапряжений, продлевая жизнь катушкам контакторов
• Не требует обслуживания - работает постоянно без регулировок
• Замедляет образование дуги на контактах, уменьшая износ
• Стандартный форм-фактор легко заменяет аналоги
• Высокая долговечность благодаря качественным материалам RC-элементов

Ограничения применения

• Не предназначены для постоянного тока (DC) - применение на DC-катушках недопустимо
• Не защищает от сетевых помех или ударов молнии - для этих целей нужны SPD-устройства класса I/II
• Не рекомендовано использовать с мощностью более 38 А - риск перегрева
• Не следует устанавливать в условиях повышенной влажности без дополнительной защиты корпуса

Примеры использования

• Защита катушки контактора в пульте управления конвейером на пищевом производстве
• Подключение к реле времени в системе освещения торгового центра
• Фильтрация перенапряжений в цепи управления насосной группы в канализационной станции
• Дополнительная защита в схемах с PLC, где чувствительные входы подвергаются влиянию ЭМИ от силовой части

Практические советы

• Выбирая Ограничитель перенапряжения контакторов КМ-102 (25–38 А) 380–440 В AC ОП-02, проверьте соответствие номинального тока вашей катушки - он должен попадать в диапазон 25–38 А
• При замене старого ограничителя - используйте тот же тип (RC-звено); не меняйте на TVS-диоды или MOV без пересчёта схемы
• Если вы наблюдаете частые отказы катушек даже с установленным ОП-02 - проверьте качество сети и наличие других источников перенапряжений
• Обязательно фиксируйте устройство в щите, чтобы исключить случайное отсоединение проводов
• Артикул 22204dek - единственный номер для заказа оригинального продукта от DEKraft; аналоги могут иметь другую временную характеристику и быстрее выходят из строя
