Ограничитель перенапряжения контакторов КМ-102 6А 380-440В_AC ОП-02 | 22198DEK |DEKraft APC

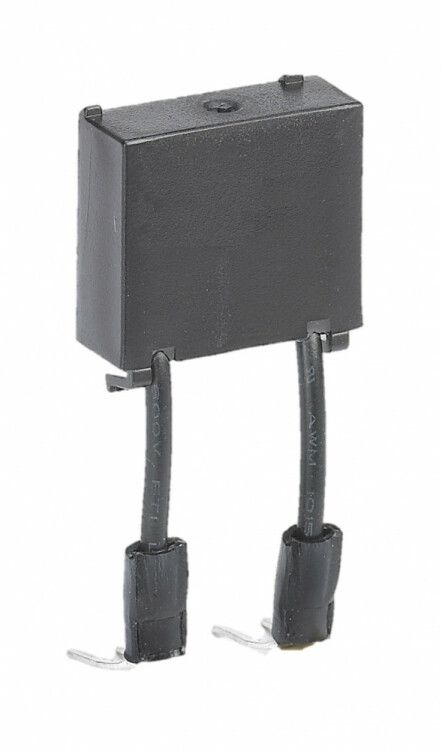

Ограничитель перенапряжения контакторов КМ-102 6А 380-440В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство устанавливается прямо на клеммы катушки и работает без внешнего питания.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 6А 380-440В AC ОП-02 защищает обмотку управления контактора от высоковольтных импульсов, которые возникают при отключении катушек постоянного или переменного тока. Особенно актуально при использовании с контактными аппаратами, работающими в цикличном режиме - например, на конвейерах, насосных станциях, системах автоматического управления.

Технические характеристики

• Тип устройства: резистивно-емкостное звено (RC-цепочка)
• Род тока: переменный (AC)
• Номинальное напряжение: до 440 В
• Номинальный ток: 6 А
• Гарантийный срок: 3 года (36 месяцев)
• Подключение: напрямую к клеммам катушки контактора

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 6А 380-440В AC ОП-02 совместим со всеми контактными аппаратами, имеющими катушку управления на 380–440 В AC и потребляемый ток до 6 А. Монтируется непосредственно на клеммах катушки: два провода от ОП-02 подсоединяются параллельно обмотке управления. Нет необходимости в дополнительной проводке или питании. Установка занимает несколько минут - достаточно отключить питание, отсоединить клеммы катушки, подключить ОП-02 и вернуть провода на место.

Безопасность и стандарты

Устройство соответствует требованиям к защите электрооборудования от переходных процессов. Хотя явного указания на соответствие ГОСТ или IEC нет, принцип работы основан на проверенных методиках подавления перенапряжений, применяемых в промышленной автоматизации. Применяется в соответствии с правилами безопасности для оборудования класса II.

Преимущества

• Не требует внешнего источника питания - работает автономно
• Значительно снижает риск пробоя изоляции катушки контактора
• Уменьшает количество отказов из-за перенапряжений, продлевая срок службы контактора
• Простой монтаж - не нужна доработка шкафа или дополнительная проводка
• Износостойкая конструкция - рассчитана на многократные коммутации

Ограничения применения

• Не предназначена для защиты от сетевых скачков напряжения выше 440 В - не заменяет полноценный Surge Protection Device (SPD)
• Не подходит для катушек постоянного тока (DC) - только для переменного тока (AC)
• Не рекомендуется использовать с токами более 6 А - возможен перегрев и выход из строя
• Не обеспечивает защиту самого контактора от механического износа или перегрузки по току

Примеры использования

• Защита катушки контактора на ленточном конвейере с частыми включениями/выключениями
• Стабилизация работы системы управления насосной станцией с индуктивной нагрузкой
• Установка в распределительных щитах с множеством реле и контакторов, где наблюдается повышенный уровень ЭМИ
• Применение в системах автоматики пищевой и фармацевтической промышленности, где важна надежность

Практические советы

• Проверьте номинальное напряжение катушки контактора перед установкой - ОП-02 работает только при 380–440 В AC
• Если контактор имеет две катушки (например, для двойного управления), установите ОП-02 на каждую отдельно
• Не используйте в условиях постоянной вибрации без дополнительной фиксации - хотя корпус прочный, свободное положение может вызвать обрыв проводов
• При замене старого контактора - всегда проверяйте, установлен ли ОП-02; если нет - добавьте его, чтобы предотвратить преждевременные отказы
• Этот ограничитель - часть серии DEKraft, поэтому он совместим с другими изделиями бренда по габаритам и типу подключения
