Ограничитель перенапряжения контакторов КМ-102 (9-18А) 380-440В_AC ОП-02 | 22201DEK |DEKraft APC

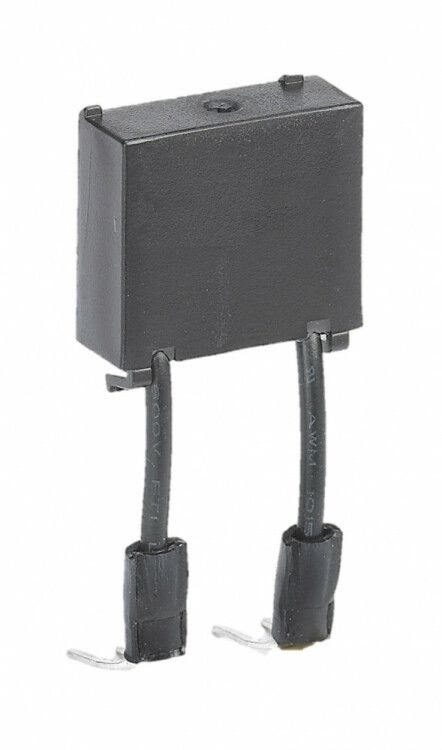

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 380-440В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство устанавливается прямо на клеммы катушки и работает совместно с контактными аппаратами серии КМ-102.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 380-440В AC ОП-02 защищает обмотку управления контактора от высоких напряжений, которые возникают при отключении катушек с индуктивной нагрузкой - например, при выключении электромагнита или реле. Без такого устройства эти скачки могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в цепях управления или привести к преждевременному выходу контактора из строя.

Подходит для установки в системах автоматизации: станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где используются контакторы КМ-102 с питанием катушки переменным током 380–440 В.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение: 440 В (рабочий диапазон 380–440 В)
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Токовая нагрузка: Поддерживает контакторы с током катушки 9–18 А
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 380-440В AC ОП-02 рассчитан исключительно для подключения к катушкам управления контакторов серии КМ-102. Монтаж выполняется напрямую на клеммы катушки - два провода устройства подсоединяются параллельно обмотке управления. Никаких дополнительных соединений или настроек не требуется.

Убедитесь, что напряжение питания катушки соответствует указанному диапазону (380–440 В AC). Применение с постоянным током или другими типами контакторов недопустимо.

Безопасность и стандарты

Устройство не имеет явного указания на соответствие международным стандартам (IEC/EN), однако выполнено в соответствии с требованиями промышленной практики для защиты слабых цепей управления. Не содержит активных компонентов - не требует заземления и не генерирует помехи.

Преимущества

• Простая установка - подключение без изменения схемы управления
• Не требует внешнего питания или обслуживания
• Эффективно снижает амплитуду переходных процессов до безопасного уровня
• Износостойкая конструкция - долгий срок службы благодаря отсутствию механических частей
• Совместим с большинством модификаций контакторов КМ-102 в диапазоне 9–18 А

Ограничения применения

• Не применяется с постоянным током (DC) - только переменный ток (AC)
• Не предназначена для защиты силовых цепей - только катушки управления
• Не подходит для контакторов вне серии КМ-102 или с другим классом тока катушки
• Не обеспечивает защиту от сетевых перенапряжений (грозовые импульсы, скачки сети) - только внутренние коммутационные выбросы

Примеры использования

• Защита катушки контактора на конвейере в пищевой промышленности
• Стabilизация работы системы управления насосной станцией с частыми включениями
• Предотвращение отказов в системах вентиляции с терморегуляторами
• Установка в пультах управления станков ЧПУ с использованием контакторов КМ-102

Практические советы

• Перед установкой проверьте напряжение на катушке контактора - оно должно находиться в пределах 380–440 В AC
• Не используйте ОП-02 вместо полноценного Surge Protector - он не защищает от внешних перенапряжений
• Если контактор часто срабатывает (>50 раз/час), наличие ОП-02 значительно продлит срок службы катушки
• При замене контактора КМ-102 всегда проверяйте, установлен ли ОП-02 - его можно легко забыть при сервисном обслуживании
• Артикул 22201dek и бренд DEKraft гарантируют совместимость с оригинальными контактными группами КМ-102
