Ограничитель перенапряжения контакторов КМ-102 (40-65А) 380-440В_AC ОП-02 | 22207DEK |DEKraft APC

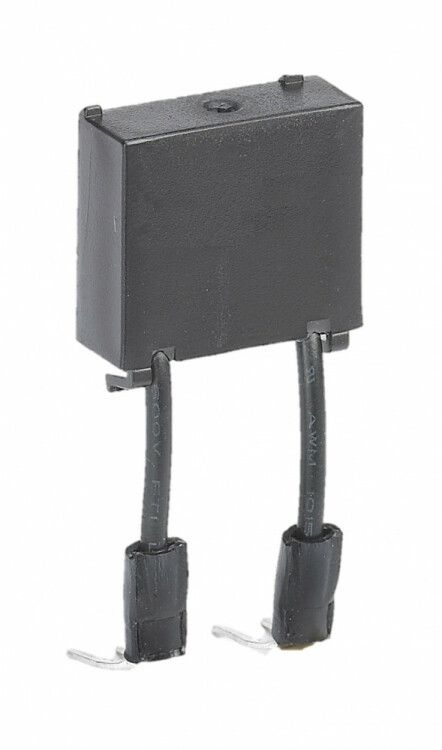

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 380-440В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство совместимо с контактными аппаратами серий КМ-102 и применяется в системах автоматизации, где важна надежность работы управляющей цепи.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 380-440В AC ОП-02 устанавливается параллельно катушке управления контактора. Его задача - гашение высоковольтных импульсов, которые возникают при отключении индуктивной нагрузки (например, катушки самого контактора или реле). Без такого устройства эти импульсы могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в управляющем оборудовании или создавать помехи в сети.

Подходит для использования в промышленных системах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с частыми включениями/выключениями электромагнитных компонентов.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение: 440 В (рабочий диапазон 380–440 В)
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Совместим с контактными аппаратами КМ-102 с током катушки 40–65 А

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 380-440В AC ОП-02 подключается напрямую к клеммам катушки управления контактора. Монтаж выполняется после отключения питания. Подключение не требует специальных инструментов - достаточно обычного отвертки и соблюдения полярности (для переменного тока она не имеет значения).

Устройство не требует внешнего питания и работает автономно. Для правильной установки проверьте, что номинальный ток катушки контактора находится в пределах 40–65 А. Превышение этого значения снижает эффективность защиты.

Безопасность и стандарты

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 380-440В AC ОП-02 соответствует требованиям безопасности для оборудования, работающего в сетях до 500 В переменного тока. Конструкция выполнена с учетом норм по защите от перегрева и механических повреждений. Гарантийный срок 3 года подтверждает долговечность компонентов RC-цепочки.

Преимущества

• Эффективно гасит импульсы перенапряжения, продлевая срок службы катушки контактора
• Не требует обслуживания и внешнего питания
• Простая установка - подключается прямо на клеммы катушки
• Изготовлен из качественных материалов, устойчивых к вибрациям и температурным колебаниям
• Совместим с широким спектром контакторов КМ-102

Ограничения применения

• Не предназначены для постоянного тока (DC) - применение в DC-цепях недопустимо
• Не заменяет полноценную систему защиты от скачков напряжения в силовой сети
• Не рассчитан на работу при напряжении выше 440 В - превышение может привести к выходу из строя
• Не следует использовать с контактными аппаратами, имеющими ток катушки менее 40 А или более 65 А

Примеры использования

• Защита катушки контактора на линии подачи воды в насосной станции
• Стабилизация управляющей цепи на конвейере с частыми пусками
• Предохранение от бросков напряжения в системе вентиляции с терморегулятором
• Установка в пульте управления станком с ЧПУ, где используется несколько контакторов

Практические советы

• Перед установкой всегда отключайте питание и убедитесь, что катушка контактора не находится под напряжением
• Проверяйте соответствие тока катушки контактора диапазону 40–65 А - иначе ОП-02 будет работать некорректно
• Не закрывайте корпус ОП-02 изолирующим материалом - он нуждается в естественном теплоотводе
• При частых отказах контактора, даже при наличии ОП-02, проверьте целостность самой катушки и качество соединений
• Заменяйте ОП-02 при появлении трещин на корпусе или запахе горелого - это признак внутреннего повреждения
