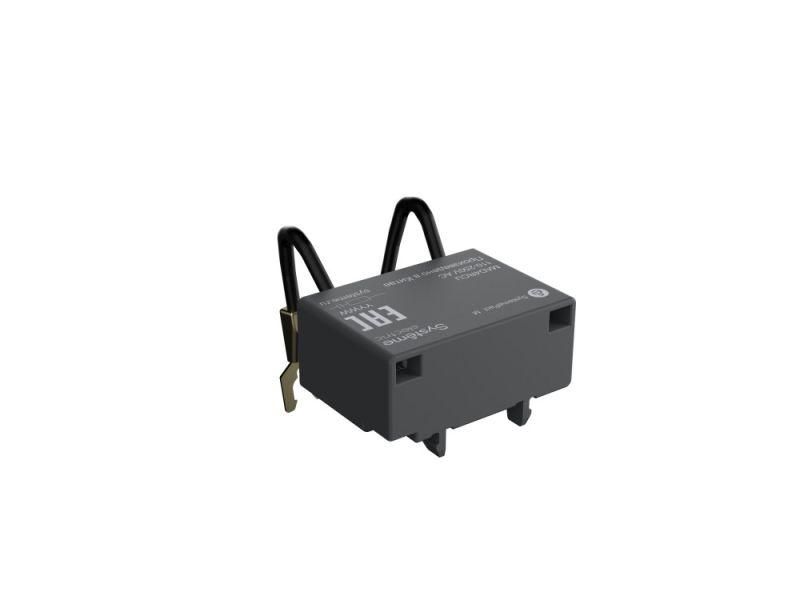

Модуль ограничения перенапряжения MC1D MAD4BG 50-127V AC/DC Systeme Electric MAD4VG

Модуль ограничения перенапряжения MC1D варистор 50-127V AC/DC, SE, MAD4ВG предназначен для защиты электромагнитных катушек контакторов серии SystemePact от импульсных перенапряжений, возникающих при коммутации. Этот варистор устанавливается прямо на модуль управления и снижает риск повреждения чувствительной электроники из-за скачков напряжения.

Назначение и область применения

Модуль ограничения перенапряжения MC1D варистор 50-127V AC/DC, SE, MAD4ВG защищает катушки контакторов и другие устройства управления от коммутационных перенапряжений, которые возникают при выключении индуктивных нагрузок - таких как реле, контакторы, соленоиды. Особенно важна эта защита в системах с частыми включениями/выключениями: автоматизированные линии, конвейеры, станки, системы вентиляции и насосного оборудования.

Технические характеристики

• Тип устройства: варистор - полупроводниковый элемент, ограничивающий напряжение путём изменения сопротивления при превышении порогового значения
• Рабочее напряжение: 50–127 В переменного или постоянного тока
• Защита достигается за счёт ограничения переходного напряжения до уровня не выше 2 × U_c
• Увеличение времени отпускания контактора: на 10–50% по сравнению с обычным режимом (не влияет на работу при нормальных условиях)
• Тип установки: безвинтовое боковое крепление - совместимо с контактными модулями серии SystemePact MC1D

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D варистор 50-127V AC/DC, SE, MAD4ВG предназначен исключительно для установки на контакторы серии SystemePact MC1D. Он фиксируется на боковой поверхности модуля управления без использования инструментов - просто вставляется в специальный разъём. Убедитесь, что установленный контактор имеет соответствующий интерфейс для подключения такого модуля. Не применяйте с другими сериями контакторов или устройствами вне семейства SystemePact.

Преимущества

• Эффективная защита от высокочастотных импульсов, продлевает срок службы катушки контактора и связанной электроники
• Быстрый и удобный монтаж без винтов - экономит время при сборке и обслуживании
• Не требует внешнего питания или настройки - работает автономно
• Интегрированное решение - не нуждается в дополнительном корпусе или проводах

Ограничения применения

• Подходит только для напряжений 50–127 В AC/DC - не используется в сетях 220 В или 380 В
• Замедляет отключение контактора на 10–50%, что недопустимо в системах с жесткими требованиями ко времени реакции (например, безопасностные цепи с микросекундной точностью)
• Не защищает от длительных перенапряжений, грозовых импульсов или перегрузок по току - требуется дополнительная защита (например, TVS-диоды или УЗИП)
• Не предназначена для установки на контакты нагрузки - только на катушку управления

Примеры использования

• Автоматизация производства: защита катушек контакторов на конвейерах с частыми запусками
• Системы HVAC: предотвращение пробоя изоляции в катушках терморегуляторов
• Гидравлические и пневматические станции: защита от перенапряжений при работе насосов и клапанов
• Линии упаковки: обеспечение надёжности работы электромагнитных замков и соленоидов

Практические советы

• Проверьте маркировку контактора перед установкой - модуль MAD4ВG совместим только с MC1D от Systeme Electric
• Если система требует быстрого отключения (менее 20 мс), протестируйте время отпускания с этим модулем - возможна задержка
• Не используйте параллельно с другим аналогичным устройством - это не повысит защиту, а может вызвать некорректную работу
• При замене контактора всегда проверяйте наличие этого модуля - он не является обязательным компонентом, но рекомендован для долгой службы
