Ограничитель перенапряжений RC-типа для контакторов DSC050-105 50-127VAC | DSC040SSRA127 DKC ДКС

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 50-127VAC - устройство для защиты цепей управления контакторов от импульсных перенапряжений, возникающих при коммутации катушек. Применяется совместно с контактными аппаратами серии DSC050-105 от бренда DKC, обеспечивает надёжную работу в условиях частых включений/выключений.

Назначение и область применения

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 50-127VAC защищает электронные элементы управления - такие как микросхемы, модули PLC, реле - от высоковольтных импульсов, которые возникают при отключении катушки контактора. Эти импульсы образуются из-за самоиндукции в индуктивной нагрузке. Устройство особенно важно там, где используется частая коммутация: на конвейерах, в системах автоматизации, на станках с ЧПУ, в пищевой и фармацевтической промышленности.

Технические характеристики

• Тип звена: резистивно-ёмкостное (RC) - гасит энергию разрядного импульса за счёт сочетания сопротивления и ёмкости;
• Тип тока: переменный (AC) - работает только в сетях с переменным напряжением;
• Номинальное напряжение питания: 127 В AC - предназначено для катушек контакторов с этим значением рабочего напряжения;
• Рабочий диапазон: 50–127 В AC - совместим с большинством стандартных катушек управления в этом диапазоне;
• Изделие не требует внешнего питания - подключается параллельно катушке контактора.

Совместимость и монтаж

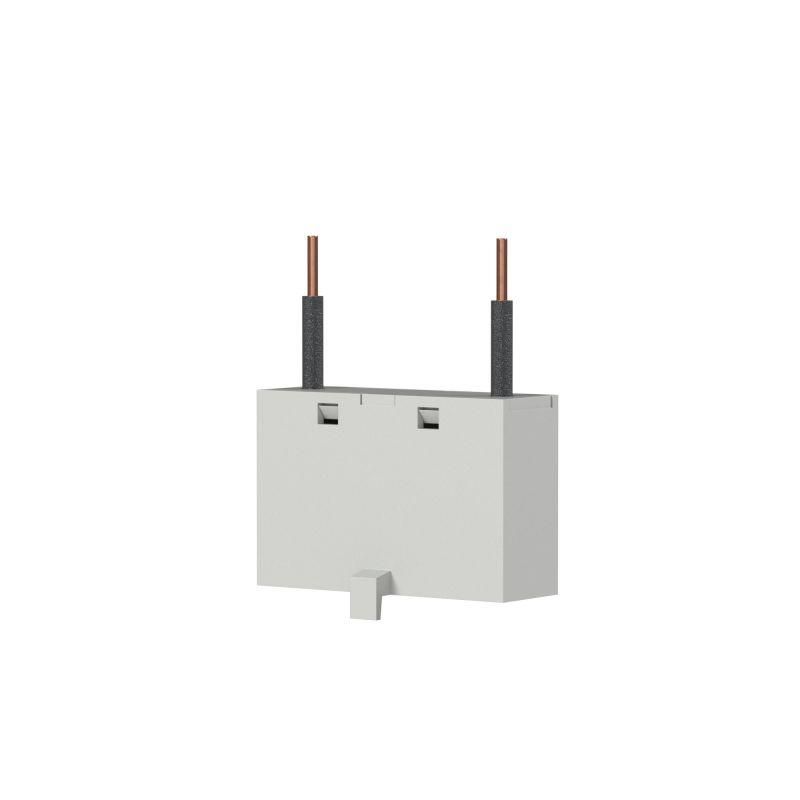

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 50-127VAC устанавливается непосредственно на выводы катушки контактора DSC050-105. Подключение выполняется параллельно - один провод к одному выводу катушки, второй - к другому. Монтаж возможен как на DIN-рейку, так и прямо на корпусе контактора. Для правильной работы необходимо соблюдать полярность подключения: хотя устройство не имеет полярности, соединения должны быть плотными, чтобы исключить нагрев и искрение. Артикул dsc040ssra127 соответствует версии для 127 В AC, не используйте его в цепях постоянного тока или с другими значениями напряжения.

Преимущества

• Эффективно снижает амплитуду переходных процессов до безопасного уровня - продлевает срок службы электроники управления;
• Не требует обслуживания - полностью пассивное устройство;
• Малые габариты - легко помещается в распределительную коробку или рядом с контактором;
• Совместим с сериями контакторов DSC009, DSC050-105 и другими изделиями группы DKC, входящими в линейку аксессуаров 9А–105А.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного напряжения 50–127 В AC;
• Не заменяет полноценный Surge Protector - не защищает от внешних помех (молнии, перегрузки ЛЭП);
• Не рассчитан на длительное воздействие напряжения выше 127 В - при превышении возможен выход из строя;
• Не подходит для контакторов с катушками на 220 В, 24 В DC или других номиналах - требуется точное соответствие напряжению.

Примеры использования

• Защита входов PLC при управлении контакторами DSC050-105 в системах автопроизводства;
• Стабилизация сигнала управления в линиях с частой коммутацией - например, в системах вентиляции с терморегуляцией;
• Подключение к катушкам контакторов в шкафах управления пищевых производств, где важна бесперебойная работа оборудования.

Практические советы

• Проверьте напряжение катушки контактора перед установкой - использование ограничителя с неподходящим напряжением (например, 220 В вместо 127 В) приведёт к его быстрому выходу из строя;
• При монтаже используйте изолированные клеммы или трубчатую изоляцию - открытые соединения могут вызвать КЗ при попадании металлической стружки;
• Если вы заменяете старый ограничитель - проверьте его тип: если был установлен другой RC-блок, убедитесь, что новый имеет те же параметры (напряжение, мощность, ёмкость);
• Ограничитель перенапряжений RC-типа для контакторов DSC050-105 50-127VAC не является заменой механического предохранителя - он решает только задачу защиты от внутренних импульсов.
