Модуль ограничения перенапр. MC1D RC 50-127В AC SE MAD4RCG APC

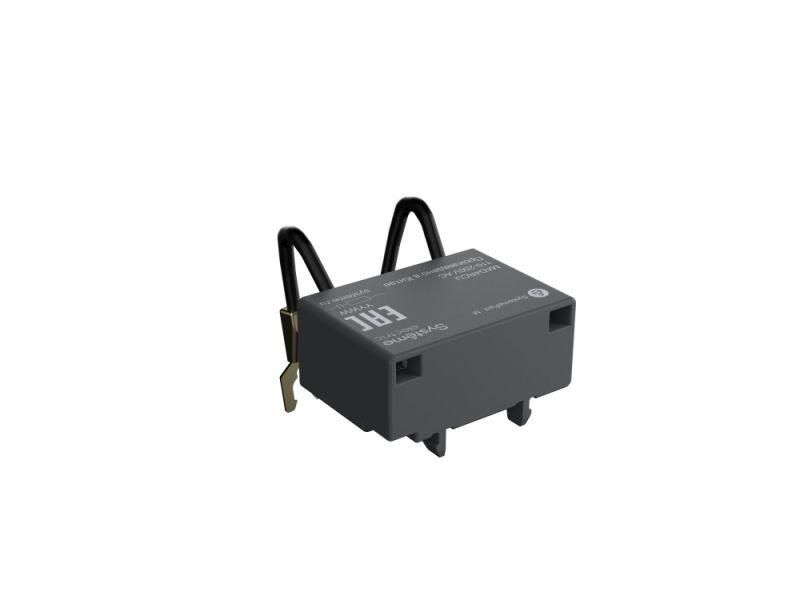

Модуль ограничения перенапряжения MC1D RC 50-127V AC SE - это резистивно-ёмкостной фильтр (RC-элемент) для защиты цепей управления контакторов серии SystemePact MC1D от импульсных перенапряжений, возникающих при коммутации катушек. Бренд Systeme Electric предлагает этот модуль как часть решения для систем с повышенными требованиями к качеству электроэнергии.

Назначение и область применения

Модуль ограничения перенапряжения MC1D RC 50-127V AC SE предназначен для гашения высокочастотных помех, которые возникают при выключении катушки контактора. Он защищает чувствительную электронику - например, PLC, датчики, контроллеры - от повреждений из-за скачков напряжения. Подходит для установки на контакторы системы SystemePact MC1D в условиях, где важна стабильность работы автоматических устройств: на конвейерах, в станках с ЧПУ, в системах автоматизации зданий.

Технические характеристики

• Тип устройства: варисторный RC-фильтр (резистивно-ёмкостной элемент)
• Номинальное рабочее напряжение: 50–127 В переменного тока (AC)
• Тип тока: только переменный (AC)
• Поддерживает напряжение с гармоническими искажениями до 5%
• Имеет незначительное влияние на время отпускания контактора: увеличивается в 1,2–2 раза по сравнению со штатным значением

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D RC 50-127V AC SE совместим исключительно с контактными аппаратами серии SystemePact MC1D. Устанавливается методом безвинтового бокового крепления - прямо на корпус контактора, без необходимости сверления или дополнительных клемм. Монтаж выполняется после отключения питания. Крепление обеспечивает надёжный электрический контакт и устойчивую механическую фиксацию. Не применяйте с другими сериями контакторов - адаптеры и переходники не предусмотрены.

Преимущества

• Эффективно снижает уровень радиопомех, вызываемых коммутацией катушки
• Не требует внешних проводов - всё встроено в компактный модуль
• Обеспечивает долгий срок службы благодаря использованию варистора и стабилизированного RC-цепочки
• Замена происходит без демонтажа самого контактора - просто снимите старый модуль и замените новым

Ограничения применения

• Не работает с постоянным током (DC) - применение возможно только при переменном токе 50–127 В
• Не допускается использование в сетях с гармоническими искажениями более 5% - риск выхода из строя
• Увеличенное время отпускания контактора (до 2 раз) может влиять на работу быстродействующих цепей - проверьте временные параметры вашей системы перед внедрением
• Не предназначена для защиты силовой цепи - используется только в цепи управления катушки

Примеры использования

• Защита входов ПЛК от импульсов при управлении крупными контакторами в пищевой промышленности
• Стabilизация сигнала в системах автоматического освещения с частотными преобразователями
• Установка на контакторы в системах HVAC, где есть множество коммутируемых нагрузок

Практические советы

• Перед установкой убедитесь, что напряжение сети соответствует диапазону 50–127 В AC - превышение может привести к пробою варистора
• Если система реагирует медленно - проверьте, не связано ли это с увеличением времени отпускания модуля MC1D RC 50-127V AC SE
• При замене используйте оригинальный модуль - аналоги могут иметь другие параметры R/C и не обеспечить нужную эффективность
• Не устанавливайте параллельно другому фильтру - это не повысит защиту, а может вызвать резонанс и перегрев
