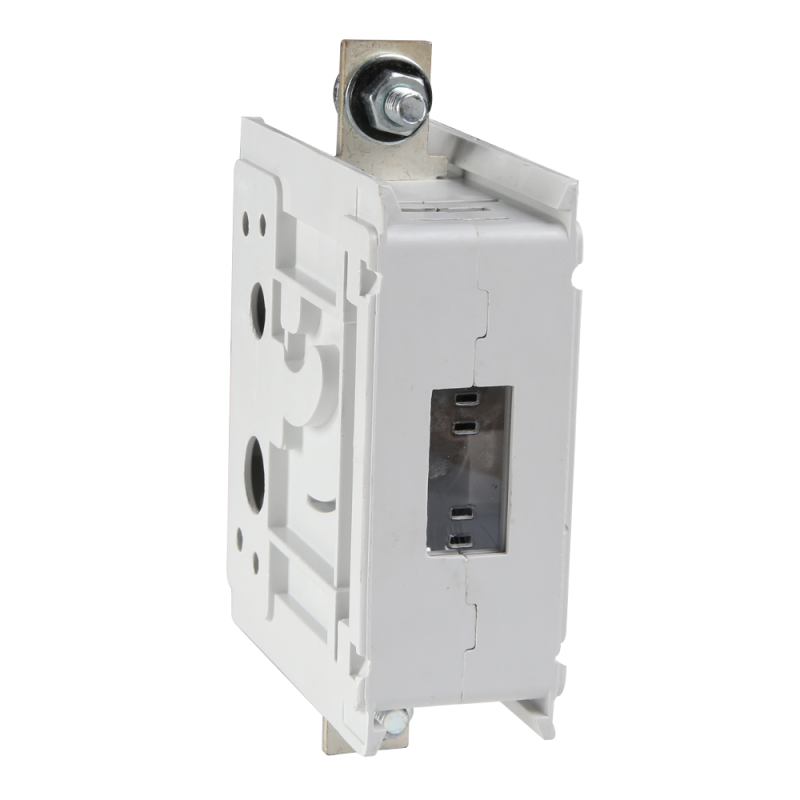

Модуль OptiSwitch DI-250А, 250А, 690В, 1 полюс КЭАЗ (Курский электроаппаратный завод) 275111

Модуль OptiSwitch DI-250А КЭАЗ - это однополюсный силовой модуль для сборки коммутационных устройств в распределительных щитах. Он предназначен для коммутации нагрузки до 250 А в цепях переменного тока и совмещается с другими компонентами серии OptiSwitch DI для создания полноценных автоматических выключателей. Артикул 275111 соответствует стандартному решению для промышленной автоматизации.

Назначение и область применения

Модуль OptiSwitch DI-250А КЭАЗ используется как базовый силовой элемент в составе сборочных автоматических выключателей. Его применяют для отключения и коммутации нагрузки в распределительных устройствах средней мощности. Подходит для установки в шкафах управления станков, конвейеров, систем вентиляции и других промышленных объектов, где требуется надёжная и компактная коммутация.

Технические характеристики

• Номинальный ток: 250 А - способен безопасно проводить ток до этой величины при длительной работе;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В;
• Тип напряжения: переменный ток - не предназначен для постоянного тока в качестве основной нагрузки;
• Количество полюсов: 1 - один контактный канал для одной фазы;
• Модульное исполнение: да - позволяет устанавливать в DIN-рейку и комбинировать с другими модулями серии OptiSwitch DI;
• Тип подключения: винтовое - зажимы для проводов и шины затягиваются гайками; требуют периодической проверки;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - подходит только для внутренней установки в закрытых щитах;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Материал корпуса: пластик класса V0 - самозагасающий, не распространяет горение;
• Цвет: серый - стандартизирован для промышленной эргономики;
• Форма: прямоугольная - оптимальна для плотной укладки в шкафах;
• Управление: механический рычаг - встроен механизм ручного включения/выключения;
• Тип напряжения управления: переменный/постоянный ток - позволяет использовать внешние катушки управления (например, для дистанционного отключения);
• Резьба: метрическая - стандартные болты M8–M10 для крепления шин и проводов.

Совместимость и монтаж

Модуль OptiSwitch DI-250А КЭАЗ совместим только с другими элементами серии OptiSwitch DI. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте плоскую медную шину - она должна иметь подходящую площадь поверхности и толщину, чтобы обеспечить надёжный контакт. Винтовые зажимы затягивают усилием 4–5 Нм - перетягивать нельзя, это повредит контактную группу. Монтаж допускается только в сухих помещениях с температурой от –25C до +60C.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-3 и ГОСТ Р 50030.3. Корпус выполнен из материала с классом воспламеняемости V0 - при возгорании не поддерживает пламя. Сертифицирован для использования в промышленных условиях согласно нормам РФ и ЕАЭС.

Преимущества

• Модульная конструкция - позволяет собирать выключатель нужной конфигурации (1–4 полюса) без замены всего аппарата;
• Высокая надёжность контактов благодаря медным контактам и точной механике;
• Легко обслуживается - можно заменить только повреждённый модуль, не меняя весь блок;
• Удобство монтажа - стандартная форма и DIN-крепление снижают время сборки;
• Готовый интерфейс для управления - наличие механизма ручного управления и возможности подключения внешних катушек.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование на улице или во влажных средах;
• Не работает как самостоятельный выключатель - требует установки в рамку с другими модулями (например, дифференциальной защитой, термореле);
• Не рекомендован для частых операций включения/отключения выше 1000 раз в час - возможен быстрый износ контактов;
• Запрещено применять с алюминиевыми шинами - риск окисления и нагрева из-за различия коэффициентов расширения материалов.

Примеры использования

• Сборка трёхполюсного автомата для питания насосной группы - три модуля OptiSwitch DI-250А КЭАЗ + блок управления;
• Компонент в распределительном щите станка с ЧПУ - отключение фазы при аварии;
• Защита конвейерной линии - сочетание с тепловым реле и кнопочным постом;
• Резервирование цепей освещения в производственных цехах - с использованием дистанционного управления через катушку.

Практические советы

• При подключении шины - проверьте её толщину и ширину: идеально - 3×20 мм или аналогичная по площади;
• Перед первым запуском - дважды проверьте затяжку винтов: слабый контакт вызывает перегрев, перетяжка - деформацию;
• Для дистанционного управления - выбирайте катушки с напряжением, совпадающим с вашей системой (AC 230 В / DC 24 В);
• При замене - всегда отключайте питание и разрядите конденсаторы, даже если выключатель в положении “OFF”;
• Не смешивайте модули OptiSwitch DI с изделиями других производителей - не гарантируется совместимость контактов и механики.
